Владимир Петров - Стандарты изобретательства. Учебник. ТРИЗ

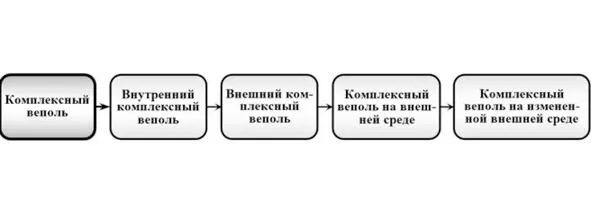

Рис. 1.12. Тенденция развития комплексного веполя

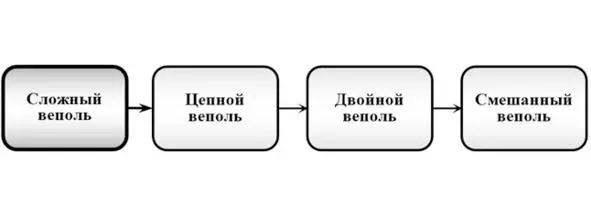

Рис. 1.13. Тенденция развития сложного веполя

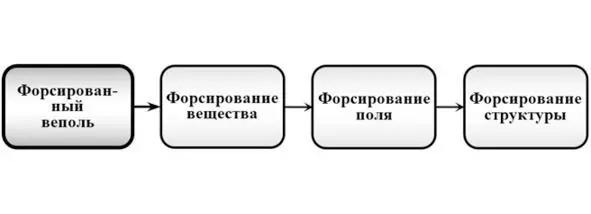

Рис. 1.14. Тенденция развития форсированного веполя

Форсирование вещества подчинается закономерности увеличения степени управляемости веществом, а форсирование поля – закономерности увеличения степени управляемости энергией и информацией.

Детальная схема закона увеличения степени вепольности представлена на рис. 1.15.

Подробно с вепольным анализом можно ознакомиться в учебнике 4 4 Петров Владимир. Структурный анализ систем: Вепольный анализ. ТРИЗ / Владимир Петров. [б. м.]: Издательские решения, 2018. – 206 с. – ISBN 978—5 .

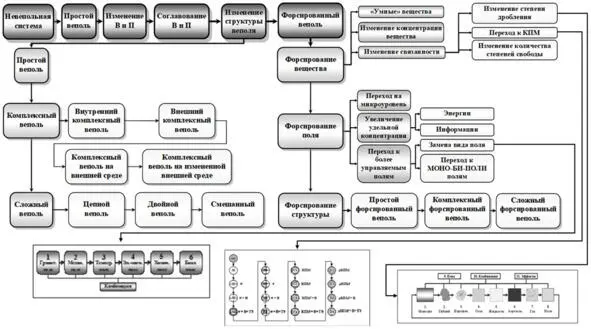

Рис. 1.15. Общая схема закона увеличения степени вепольности

Известные типы изобретательских задач решаются использованием информационного фонда (рис. 2.1) и, прежде всего, типовых решений – стандартов на решение изобретательских задач , которые разработаны Г. С. Альтшуллером в 1975 году. Они представляют собой взаимосвязанный комплекс приемов, физических или других эффектов, имеющих определенную вепольную структуру. Это своего рода формулы, по которым решаются задачи.

Классификация стандартов основана на законах эволюции систем и, прежде всего, на законе увеличения степени вепольности и законах увеличения степени управляемости и динамичности, законах перехода в надсистему и на микроуровне, законе согласования.

Система стандартов, разработанная Г. С. Альтшуллером, содержит 76 стандартов 6 6 Альтшуллер Г. С. Маленькие необъятные миры. Стандарты на решения изобретательских задач. – Нить в лабиринте / Сост. А. Б. Селюцкий. – Петрозаводск: Карелия, 1988. С. 165—230. URL: http://www.altshuller.ru/triz/standards1.asp . . Она состоит из классов, подклассов и конкретных стандартов. Эта система включает 5 классов. Структура системы 76 стандартов показана на рис. 2.1.

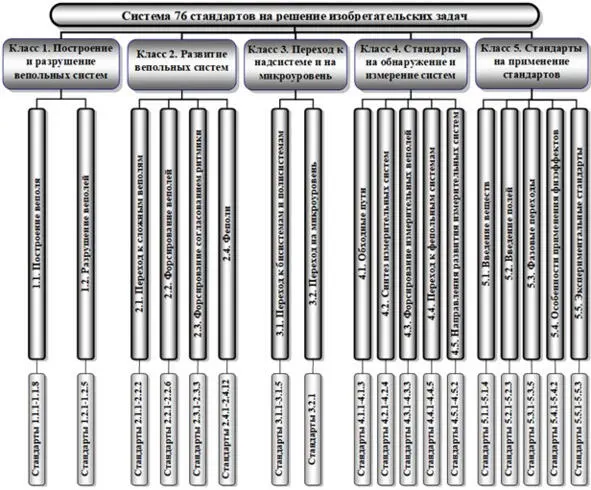

Рис. 2.1. Структура системы 76 стандартов на решение изобретательских задач

С помощью этой системы можно не только решать, но выявлять новые задачи и прогнозировать развитие технических систем. Общее направление изложения системы стандартов 1-го, 2-го и 4-го классов описывается законом увеличения степени вепольности, поэтому отдельные из стандартов этих классов были представлены ранее при описании вепольного анализа в учебнике третьего уровня.

Пятый класс стандартов помогает идеализировать решение.

Для решения задач можно использовать алгоритм применения стандартов (глава 8).

Опишем стандарты в следующих главах.

Стандарты подкласса 1.1 включает 8 стандартов.

Главная идея этого подкласса четко отражена в стандарте 1.1.1: для синтеза работоспособной технической системы необходимо – в простейшем случае – перейти от невеполя к веполю. Нередко построение веполя наталкивается на трудности, обусловленные различными ограничениями на введение веществ и полей.

Стандарты 1.1.2 – 1.1.8 показывают типичные обходные пути в таких случаях.

Стандарт 1.1.1. Постройка веполя
