Лев Певзнер - ТРИЗ для профи и не только. Законы развития технических систем. Том 1. Издание 3-е, исправленное и дополненное

Рисунок 9. Истребитель-бомбардировщик А-4С и один из первых боевых беспилотников QF-4

Рисунок 10. Современный ударный беспилотник MQ-9 Reaper, 2007 год

Как это ни парадоксально, но такие значимые с точки зрения человечества новые технические системы, как автомобиль, реактивная авиация, не что иное как «простая» удачная замена одной из важных подсистем в технической системе, на качественно более совершенную. И эта замена выполнена в соответствие с известными законами развития технических систем. Они не являются пионерными системами! То есть в классификации ТРИЗ – это ГИБРИДИЗАЦИЯ ТЕХНИЧЕСКИХ СИСТЕМ.

Обычно, первоначальная конструкция таких гибридов – довольно механистичная замена одной системы другой или дополнение системы отсутствующим элементом (например, системы автоматического управления вместо человека, соответствие с законом вытеснения человека из системы), При этом все остальные части системы сохраняются. Однако, со временем, эта замена становится основой для радикального совершенствования всей системы. Но происходит это уже в рамках новой S-кривой (см. Раздел 2, глава 3).

Замечание:Стоит отметить, что значимость изобретения для этой группы изобретений часто определяется не только (и не столько) самим изобретением, но, в большей степени, рынком системы, и его значимостью для развития общества, то есть Потребностью, которую оно удовлетворяет (см. Раздел 1 глава 2).

Пример

Казалось бы, керосиновая лампа – это всего лишь модернизация масляной лампы, известной еще со времен Древнего Египта, которая стала использовать новое топливо – промышленно производимый керосин (неограниченный ресурс), вместо животного масла (весьма ограниченный ресурс). То есть система совсем не пионерная, и изменения не очень значительные, но изменение доступности топлива позволило резко расширить рынки. Ее появление радикально изменило общества. Клерки смогли увеличить рабочий день (особенно в зимнее время), повысились возможности образования (студенты и учёные получили возможность читать в вечернее время), работники получили возможность работать на предприятиях и мануфактурах в темное время суток, продавцы – продавать товары и т. д.

Рисунок 11. Керосиновая лампа

Важное замечание – гибридизация, в отличие от создания пионерных систем, вполне алгоритмизируемый процесс, а значит, может быть поставлен «на поток».

Поиск таких изобретений может быть выполнен, например, с использованием обычного морфологического ящика. Стоит отметить, что при работе с таким ящиком важную роль играет понимание «тенденции удешевления продуктов». Это существенно снизит психологическую инерцию при создании новых, достаточно дорогих на первом этапе, но пока неэффективных систем. В классификации Г. С. Альтшуллера это позволяет создавать изобретения четвертого-пятого уровней.

1.2.2. Простое объединение двух и более разнородных систем с последующим свертыванием (гибридизация 2).

Объединение разнородных систем позволяет создавать новые объекты.

Пример:

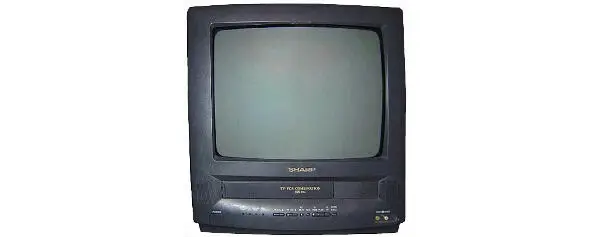

Видеодвойка. В видеодвойке объединены телевизор и видеопроигрыватель, с последующим свертыванием ряда узлов.

Рисунок 12. Видеодвойка – видеопроигрыватель и телевизор

Пример

В современном комбайне объединены две системы – косилка и молотилка.

Рисунок 13. Косилка и молотилка были объединены в комбайн

Пример

Пикап – гибрид грузовика и легкового автомобиля

Рисунок 14. Пикап

Пример

В современных холодильниках объединены морозильник и холодильник.

Рисунок 15. Холодильник с морозильной камерой
