После этого, в 1960-х годах появилась новая медицинская технология – гастроскопия.

Рисунок 5. Световоды

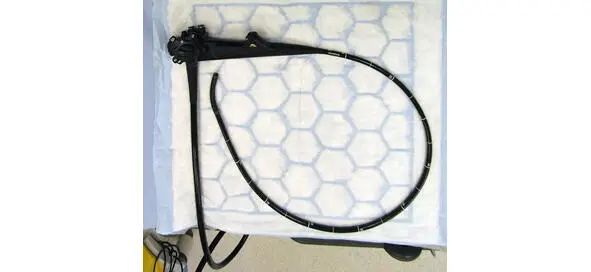

Рисунок 6. Гастроскоп

К не пионерным системам относятся системы, выполняющие известные функции, и в которых используются только известные подсистемы и элементы, но объединение, которых позволяет создать новую систему. В ряде случаев, эта новая система обладает преимуществами, позволяющими преодолеть качественные ограничения, не позволяющие развиваться предыдущим системам, то есть порождает новые S-кривые. Именно такие изобретения относятся ко второму уровню.

Есть три пути создания изобретений второго уровня:

– замена одной из ключевых подсистем на другую, качественно превосходящую предыдущую;

– объединение двух (и более) различных систем в полисистему с образованием нового качества;

– применение системы по новому назначению.

В зависимости потребности, которую удовлетворяет новая система, от ее рынка, такие системы могут стать основой для создания целых новых отраслей техники.

Замечание: А могут и не стать! Если рынок ограниченный или специфический! Но все равно это будут изобретения второго уровня.

1.2.1. Создание новых систем, через замену одной из подсистем, на подсистему с новым принципом действия, или добавление новой подсистемы (гибридизация 1).

Новые, не пионерные системы, порождающие новые S-кривые, могут появляться, в результате того, что в известной системе одна из значимых подсистем заменяется на новую, позволяющую получить новое качество. Как правило, заменяется наименее эффективная в настоящий момент для данной системы подсистема. Или подсистема, исчерпавшая ресурс развития. Новая подсистема работает на ином (хотя уже известном ранее и используемом в других системах 10 10 То, что система известна и используется до этого в других системах имеет принципиальное значение! С одной стороны это значит, что система не первоэтапная, а значит проверенная и отлаженная. С другой – то, что изобретение не относится к группе пионерных изобретений. ) принципе действия, позволяющем получить новое качество.

Примеры

Автомобиль – немного измененная карета, в которую устанавливается двигатель внутреннего сгорания (или электрический двигатель). Обратим внимание на то, что и карета была известна, и двигатель внутреннего сгорания 11 11 Первый двухтактный двигатель внутреннего сгорания был создан французским механиком Этьеном Ленуаром в 1860 году, в немецкий конструктор Николаус Август Отто усовершенствовал его и создал в 1876 году четырехтактный газовый двигатель. Вскоре были разработаны карбюраторные двигатели внутреннего сгорания. Их то и начали устанавливать на автомобили. вышел на второй этап развития. Но новая система обладала более высокими потребительскими качествами по сравнению с обычной каретой. Именно поэтому и появилась новая величайшая S-кривая – автомобили.

Рисунок 7. Первый автомобиль Луи Рено. Не правда ли он очень похож на коляску?

Замечание. Еще раньше, в конце XIX века, были попытки установить на карету паровой двигатель. Но электродвигатель и двигатель внутреннего сгорания выиграли конкуренцию у парового двигателя, который был слишком тяжелым.

Рисунок 8. Паровой «автомобиль», разработанный Фердинандом Вербистом в 1672 году; паромобиль Маркуазье 1894 год

Пример

Создание реактивной авиации – замена винтового двигателя на реактивный, которая со временем полностью изменило конструкцию самолета. Это была принципиально иная конструкция – новая S-кривая. Хотя, справедливости ради, отметим, что и ракетный двигатель и самолет были разработаны и использовались до создания реактивного самолета.

Пример

Беспилотные летательные аппараты – это оснащение самолетов системами управления на расстоянии; первоначально – установка системы телеметрии и замена системы управления. Однако впоследствии произошло полное изменение конструкции. Современные беспилотники совершенно не похожи на обычные самолеты – это новая S-кривая.
