Станислав Горобченко - КУРС ПРОГРАММЫ ПОВЫШЕНИЯ ЭФФЕКТИВНОСТИ АРМАТУРНОГО ХОЗЯЙСТВА

– скорость срабатывания (для отсечной арматуры)

– утечка на затворе – для запорной арматуры

– гидравлическое сопротивление проточной части при открытом состоянии затвора.

Главные входы и выходы регулирующей арматуры:

– внешняя управляющая сила (момент)

– рабочее гидростатическое давление

– объемный расход.

Возмущения – это те явления в структуре арматуры, которые приводят к ее деградации и потере работоспособности. Возмущения происходят как от внешних причин (коррозия, эрозия от движения потока, термические явления, теплосмены, гидромеханические, динамические процессы – пульсации, вибрации, ударные, распространяющиеся по трубопроводам), так и внутренних – например, переход к резонансным явлениям из-за неучета частоты собственных колебаний элементов и подсистем арматуры, собственная виброактивность клапанов, большие скорости соударения деталей затвора без демпфирования, большие зазоры в кинематических звеньях, передающих работу от привода к затвору – и возникновению значительных динамических нагрузок. Примеры характерных видов возмущений и вызванных ими потерь, встречающихся при эксплуатации арматуры приведены в табл.2.6.3.

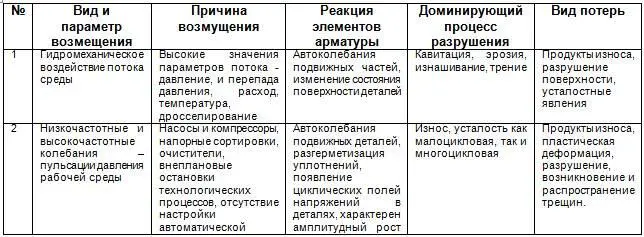

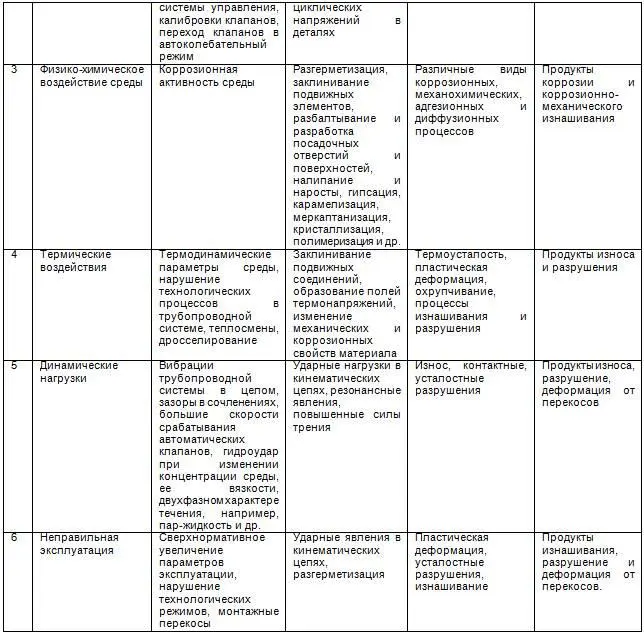

Табл. 2.6.3. Характерные виды возмущений и их последствия

Потери являются функцией возмущений. Если возмущения превышают допустимые пределы, то можно говорить об отказах. Например, интенсификация гидромеханического воздействия потока рабочей среды может вызвать эрозию уплотнительной поверхности седла, что в свою очередь может привести к сверхнормативной протечке.

Структура арматуры характеризуется своими подсистемами, их взаимосвязями и свойствами. Первая подсистема реализует функцию арматуры и включает затвор, передаточную кинематическую цепь и привод. Вторая образует несущую оболочку и обеспечивает функции перемещения рабочей среды, герметизацию, механическое крепление к трубопроводам, базу для регулирования и направления подвижных элементов. Третья – корпусные детали. Пятая – узлы уплотнения, шестая – узлы крепления. Седьмая – упругие и чувствительные элементы.

Взаимодействие подсистем между собой обеспечивается в основном рабочими поверхностями уплотнений, пар трения, резьбовыми и другими соединениями. Их можно вынести в отдельную трибомеханическую подсистему.

Каждая из этих подсистем имеет свои собственные закономерности развития и изменения, управляя которыми можно добиваться повышения надежности.

УПРАВЛЕНИЕ НАДЕЖНОСТЬЮ

Уровень надежности – это определенное сочетание значений нормируемых показателей надежности изделий, характеризующее его на определенном этапе жизненного цикла. Для высоконадежной арматуры таким сочетанием может быть: вероятность безотказной работы, назначенный ресурс, средний ресурс до списания, наработка на отказ и др.

Управление уровнем надежности арматуры предполагает обоснованный расчет и выбор уровня надежности, зависящий от работоспособности клапанов в технологическом потоке, и методы организации, обеспечения и поддержания этого уровня на всех этапах жизненного цикла.

Выбор уровня надежности подчиняется следующим двум основным стратегиям – обеспечение требуемого, как правило, высокого уровня надежности и обеспечение экономически обоснованного оптимального уровня надежности. В первом случае рассматриваются контуры регулирования, критичные для работоспособности системы, куда входит арматура в целом. Такими контурами могут быть критические контуры регулирования на варочном котле и бумагоделательной машине, от которых напрямую зависит качество продукции или совершенство и безопасность процесса. С ростом требований к системе, с повышением ее сложности или опасности арматура может переходить из класса «бюджетной» надежности в высоконадежную. В одних случаях отказы арматуры приводят к возникновению катастрофической ситуации – это утечка токсичных сред, взрывы, выход из строя дорогостоящего объекта, в других – к ограниченному экономическому ущербу – это нарушение технологического процесса, потеря качества продукции или выходных параметров технологического режима.

Если последствием отказа является катастрофическая ситуация, то уровень надежности должен задаваться достаточно высоким. Экономические вопросы при этом не являются первостепенными.
