Станислав Горобченко - КУРС ПРОГРАММЫ ПОВЫШЕНИЯ ЭФФЕКТИВНОСТИ АРМАТУРНОГО ХОЗЯЙСТВА

Из процессов, действующих на бумагоделательную машину, клапаны и арматуру в ее составе, можно выделить несколько основных:

– Обратимые – временно изменяющие параметры и поддающиеся регулированию, например, процессы регулирования.

– Необратимые – износ штока, седла клапана, разлохмачивание сальникового уплотнения и др.

– Медленно развивающиеся процессы – зарастание масляной шубой пневмопровода, карамелизация клапана, прикипание, забивание слизью, уплотнение сгустков и др.

– Монотонные процессы средней скорости – Линейное расширение клапанов пароконденсатной группы при температурах эксплуатации.

– Быстроизменяющиеся процессы – работа клапана в условиях высокой вибрации трубопровода, наличие кавитации.

Учитывая, что в большей степени в настоящее время применяют обслуживание и ремонт бумагоделательной машины по составляющим узлам (напорный ящик, сеточная часть, прессовая часть, сушильная секция, каландр), обслуживание клапанов также должно сочетаться с кратностью обслуживания этих узлов. Надежность клапанов и арматуры должна быть больше нормируемых показателей надежности для этих узлов.

Общая эксплуатационная надежность одного и того же клапана или его элемента может отличаться в десятки раз. Так, по данным, приведенным в исследованиях по надежности в химической промышленности, показаны следующие цифры, см. табл. 2.6.2. Из этих же данных можно увидеть и место вероятности отказа клапана среди других элементов контуров регулирования и сопряженных узлов.

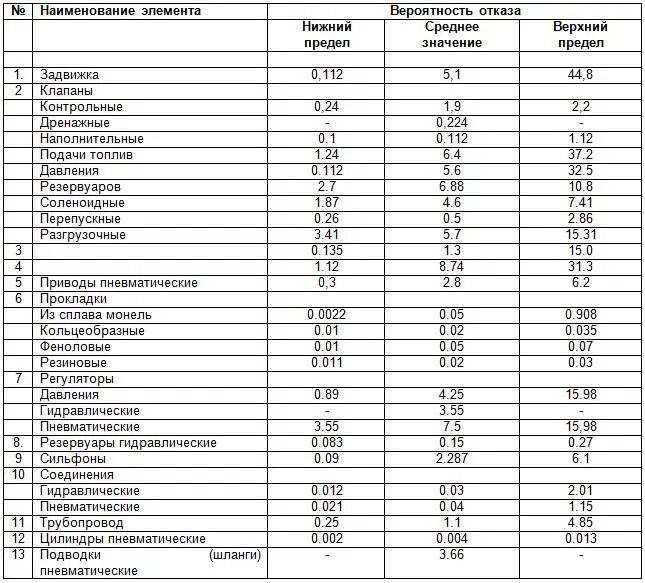

Табл. 2.6.2. Вероятность отказа клапанов и элементов контуров регулирования

Внезапные и постепенные отказы

В зависимости от характера изменения параметров отказы делятся на внезапные, возникающие в результате скачкообразного изменения значений одного или нескольких основных параметров, и постепенные, возникающие в результате постепенного изменения значений одного или нескольких параметров вследствие старения, например, прокладки, мембраны или износа, например, затвора или штока и т.п. В интеллектуальных клапанах, в которых применяются цифровые регуляторы встречаются т.н. сбои.

Для иллюстрации постепенных и внезапных отказов рассмотрим схему как контура регулирования, так и внутренней передаточной функции самого клапана.

Контур регулирования выглядит следующим образом: «датчик – коммуникатор – преобразователь – логическое устройство – коммуникатор – преобразователь – клапан». Из проблем, связанных с этими элементами, к внезапным отказам, означающим полную потерю работоспособности клапана или потерю работоспособности за короткое время, можно отнести заклинивание клапана и катастрофические утечки. К постепенным – износ, заедание клапана, постепенное накопление люфтов в механических соединениях вследствие собственного износа, накипи, карамелизации и пр.

Внутренняя передаточная функция и внутренняя схема передачи сигнала клапана строится следующим образом: задание значения управления «позиционер-привод-клапан» и обратная связь с отслеживанием положения клапана. В этой схеме к внезапным отказам можно отнести заклинивание клапана, разработку отверстий, разбалтывание болтов между штоком и клапаном с последующим заклиниванием, забивание инородными предметами, грязью и т.п. К постепенным отказам – постепенный износ затвора с постепенным увеличением протечек, постепенное «разлохмачивание» уплотнений и сальников, постепенное увеличение мертвого хода в связи с разбалтыванием механических соединений, постепенное увеличение пропуска воздуха в приводах и энергопотребления в связи с износом поршня и др.

Кроме наиболее прогнозируемых постепенных отказов необходимо предусматривать и возможность защиты от катастрофических и случайных отказов. Катастрофическая авария – отказ с разрушением клапана и существенным ущербом. Например, это вынос штока из клапана, находящегося под давлением с катастрофической потерей рабочей среды. Случайная авария – событие, связанное с разрушением клапана или его частей в результате небрежности обращения. Примером является, например, повреждение соединения штока с затвором при использовании для усиления крутящего момента т.н. «крючка». Другой пример – это непонимание связи работы внутренних частей клапана и приваривание хомута к клапану; удары по корпусу клапана для сбива свода при карамелизации, чтобы не было заеданий, при уотором вероятно появление трещины; использование нерегламентированных агрессивных промывных жидкостей для снятия меркаптана с поверхности топливных клапанов, например, керосина, которые могут привести к разбуханию сальников и тефлоновых подшипников; заливка неочищенных смазок в клапан, замена подшипников в клапане с нарушением правил и технологии сборки; нарушение инструкций по эксплуатации; несоблюдение температурных режимов.
