P о– давление в полости, из которой идет истечение воздуха, Па.

P 1– давление в полости наполнения воздухом, Па.

На основе схемы определяются расходно-перепадные характеристики диафрагмы при различных режимах истечения воздуха.

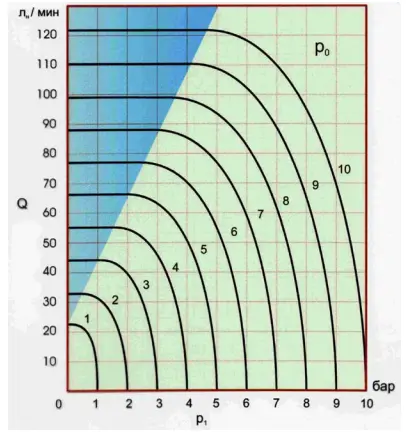

Рис. 5. Расходно-перепадная характеристика диафрагмы при различных режимах истечения воздуха

Плотность газа

Плотность – отношение массы тела к занимаемому им объему.

(13)

Плотность воздуха зависит от температуры и давления. При нормальном (атмосферном) давлении Р= 101325 Па

Заменив отношение массы к объему на плотность в формуле (1), получим уравнение, связывающее плотность с давлением и температурой газа.

(14)

Величина, обратная плотности, называется удельным объемом

(15)

Иногда также пользуются удельным весом γ, под которым понимают отношение веса тела G к занимаемому им объему V.

(16)

(17)

Вязкость газа

Вязкость жидкости и газа характеризует силы внутреннего трения при движении потока воздуха или жидкости и оценивается коэффициентами динамической и кинематической вязкости.

Динамическая вязкость – характеризует внутреннее трение в жидкости или газе.

Если перемещать пластинку площадью S в вязкой жидкости, то на нее будет действовать сила внутреннего трения (рис. 6):

Рис. 6. Схема определения динамической вязкости

(18)

где:

F трсила трения пластинки о соседний слой жидкости (газа);

S – площадь пластинки, м 2

– градиент скорости в сек -1

µ – коэффициент динамической вязкости [Па ⋅ c].

Динамическая вязкость воды при температуре 20 0С равна 1МПа с, вязкость воздуха равна 0,01821 МПа.

Вязкость жидкостей резко падает при повышении температуры, а вязкость воздуха и газов возрастает.

Кинематической вязкостью жидкости или газа называется соотношение динамической вязкости к плотности.

(19)

В качестве единицы кинематической вязкости применялся также стокс (ст) и сантистокс (сст) по соотношению:

Для измерения вязкости жидкости используют вискозиметры, например вискозиметр Энглера, который представляет собой цилиндрический сосуд, имеющий диаметр 106 мм (рис. 7). В днище сосуда выполнено отверстие диаметром 2,8 мм. Вязкость в градусах Энглера равна отношению

времени истечения 200 см 3исследуемой жидкости к времени истечения такого же количества дистиллированной воды при температуре 20 0С.

Рис. 7. Схема определения вязкости по Энглеру

Для пересчета “градусов Энглера” в “Стоксы” для минеральных масел применяют формулу Убеллоде:

(20)

Вязкость масел, применяемых в гидросистемах, лежит в пределах 10–30 0Е.

Вязкость масла следует учитывать при расчетах скорости пневмопривода, поскольку уплотнения штока и поршня перемещаются по смазанным поверхностям и возникают существенные усилия вязкостного трения, снижающие скорость их движения.
