Причиной данного технологического нарушения явилось КЗ на фазе "С" ТТ В-12 вследствие попадания молнии в верхнюю часть вышеуказанного измерительного трансформатора.

2.5. Перечень и описание повреждения оборудования объектов электроэнергетики и (или) энергопринимающих установок:

Разрушение верхней части корпуса, разрыв сварных швов, течь масла из ТТ В-12 фаза "С" ПС 500 кВ .

2.6. Описание выявленных в ходе расследования недостатков эксплуатации, проекта, конструкции, изготовления, строительства, монтажа и ремонта оборудования, явившихся предпосылками аварии или затруднивших ее ликвидацию

Нет.

3. Противоаварийные мероприятия

1. Выполнить замену ТТ В-12 фаза "С"на ПС .

Срок исполнения – выполнено в ходе расследования..

2. Произвести очистку фарфоровой изоляции корпуса ТТ В-12 фаза "А", "В" и Р-12-Л фаза "В" на ПС 500 кВ .

Срок исполнения – выполнено в ходе расследования. Ответственные исполнители: начальник ПС.

3. Произвести высоковольтные испытания ТТ В-12 фаза "А","В", "С" на ПС 500 кВ .

Срок исполнения – выполнено в ходе расследования.

4. В связи с заменой ТТ В-12 фаза "С" на ПС 500 кВ "YYY" выполнить послеаварийную проверку ДФЗ II с.ш. 330 кВ с балансировкой от токов небаланса.

Срок исполнения – выполнено в ходе расследования. 5. Произвести анализ работы защиты от грозовых перенапряжений на ПС 500 кВ . В случае выявления недостатков принять незамедлительные меры по их устранению.

Срок исполнения – … Ответственные исполнители: ….

4. Сведения о поврежденном или отказавшем электротехническом оборудовании электростанций, котельных, тепловых и электрических сетей.

5.1. Отказавшее оборудование: Измерительный трансформатор тока

5.2. Марка: ТФРМ-330Б-11У-1

5.4. Конструктивное напряжение: 330 кВ

5.9. Изготовитель оборудования: …

5.11. Год изготовления оборудования: 1990 г

5.18. Характер повреждения: Прочие механические повреждения

5.19. Причины повреждения: Атмосферные перенапряжения (гроза)

5.21. Срок службы оборудования от начала эксплуатации: 15 лет

5.23. Последние эксплуатационные испытания: апрель 2010 года.

Подписи членов комиссии:

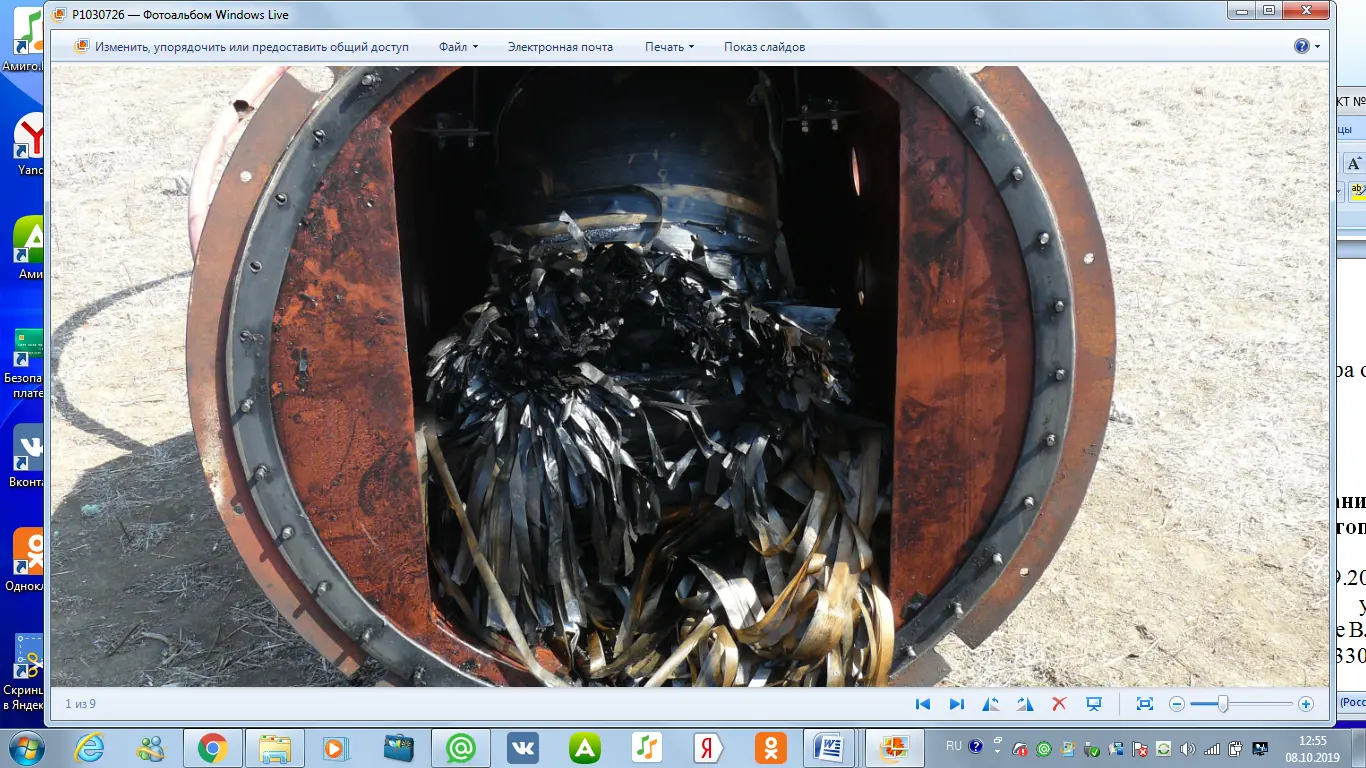

Рис.11 Фото для примера 3.5.2

3.5.3.Повреждение включателя ВМТ 110 кВ

А К Т № РАССЛЕДОВАНИЯ ТЕХНОЛОГИЧЕСКОГО НАРУШЕНИЯ

В РАБОТЕ ЭЛЕКТРОСТАНЦИИ, СЕТИ ИЛИ ЭНЕРГОСИСТЕМЫ

I. АДРЕСНЫЙ БЛОК

Предприятие

Дата и время возникновения события

Учетный признак 226 Повреждение оборудования электричес

ких сетей напряжением 6 кВ и выше Классификационные признаки причин нарушения

–– Наруш.усл.безоп.экспл. не было

0347 Несоблюдение техн.обслуживания

Недоотпуск энергии (тыс.кВтч/Гкал) 0.0/ 0

Экономический ущерб (тыс.руб.) 627.000

Дата и время ликвидации аварийного режима 22.04.2006 08.01

Ключевые слова

ВМ;ПС;

II. ОПИСАТЕЛЬНЫЙ БЛОК

Описание режима работы до возникновения нарушения

Схема электрических соединений ПС 220/110/6кВ ремонтная – в ремонте ВЛ-220кВ "Линия 4".

В работе АТ-1 125МВА 220/110/6кВ.

На IСШ-110кВ включены присоединения:

–МВ-110кВ АТ-1;

–ВЛ-110кВ "Г-10" Iц;

На IIСШ-110кВ включены присоединения:

–МВ ВЛ-110кВ "Г-10" IIц;

–ВЛ-110кВ "С-5";

–ВЛ-110кВ "Г-14";

ШСМВ-110кВ включен.

Описание возникновения нарушения и его развития

… в 03час.33мин. на ПС "Г-…" действием защит с неуспешным автоматическим повторным включением АПВ отключилась ВЛ-110кВ "Лини 5" с отпаечными потребительскими ВЛ. Действием устройства резервирования отказа выключателя УРОВ отключилась IIСШ-110кВ и ШСМВ-110кВ.

В 04час.12мин. при осмотре присоединений IIСШ-110кВ было обнаружено повреждение опорного изолятора фазы "В" во фланце крепления к раме выключателя (тип ВМТ-110Б) присоединения ВЛ-110кВ "Г-…".

Причины возникновения и развития нарушения

1. Повреждение на потребительской ВЛ-110кВ "Линия 6".

2. В цикле АПВ на неустранившееся КЗ на ВЛ-110кВ "Линия 7 -

произошло образование трещины (наличие микротрещин) в нижней части фарфора опорного изолятора с последующим изломом во фланце крепления к раме выключателя, что через 25 секунд привело к его падению. В начальный момент падения (выключатель отключен) произошел пробой диэлектрического промежутка контактной системы (3 раза) фазы "В" МВ-110кВ присоединения

ВЛ-110кВ "Линия 5" (протекание тока однофазного КЗ). При третьем продолжительном пробое диэлектрического промежутка контактной системы сработало УРОВ-110кВ с погашением IIСШ-110кВ.
