ти на территории за период

с 00:00 МСК до 23:59 19.08.2008г.

11.Листок осмотра ВЛ-220кВ

12.Фотографии.

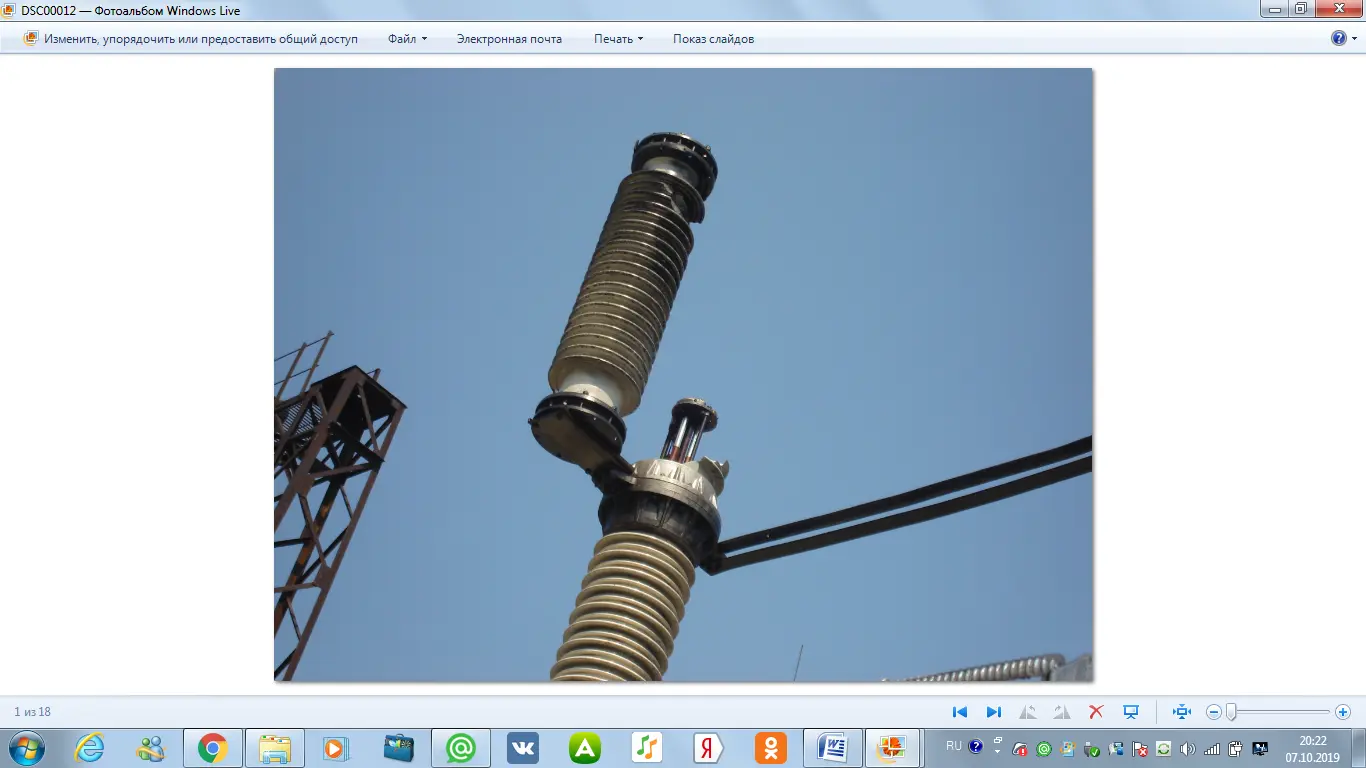

Фотографии для примера 3.5.1

Рис.8.Фото к примеру 3.5.1

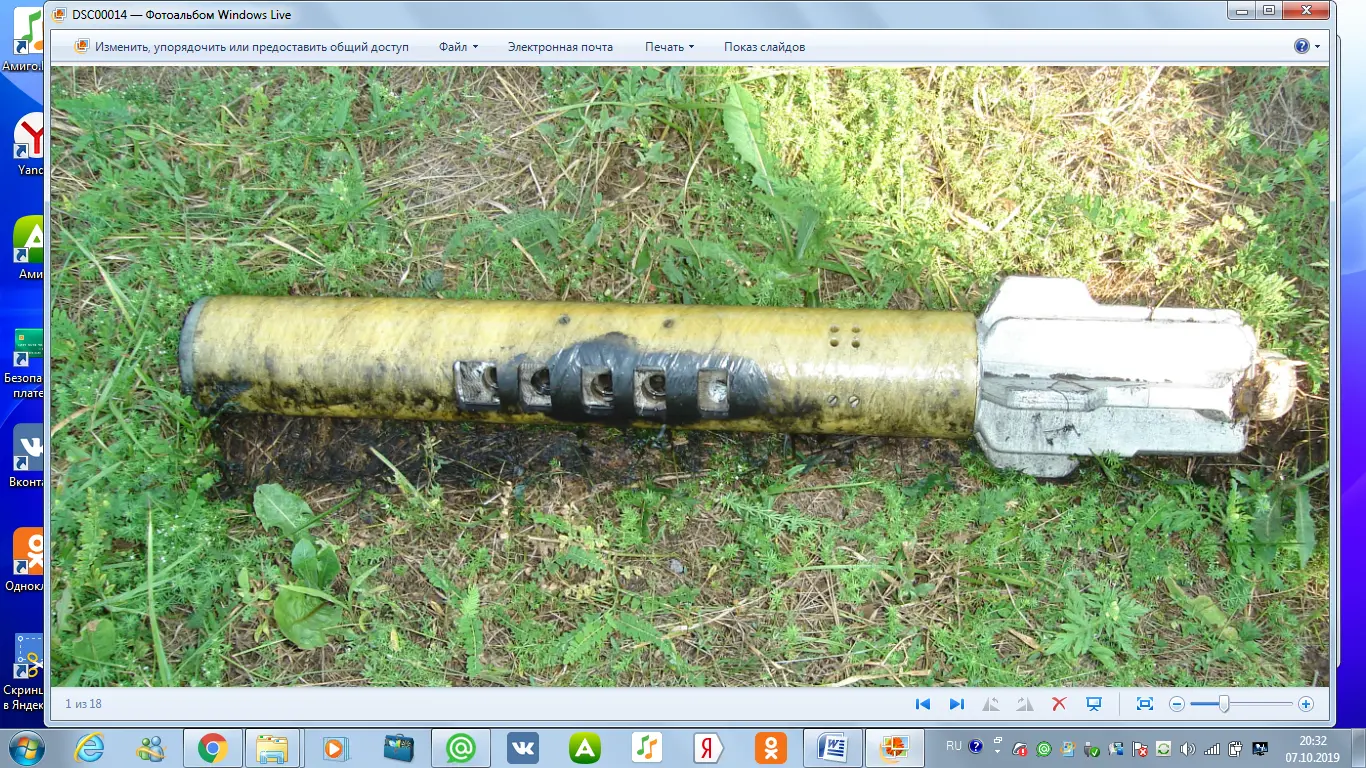

Рис. 9.Фото к примеру 3.5.1.

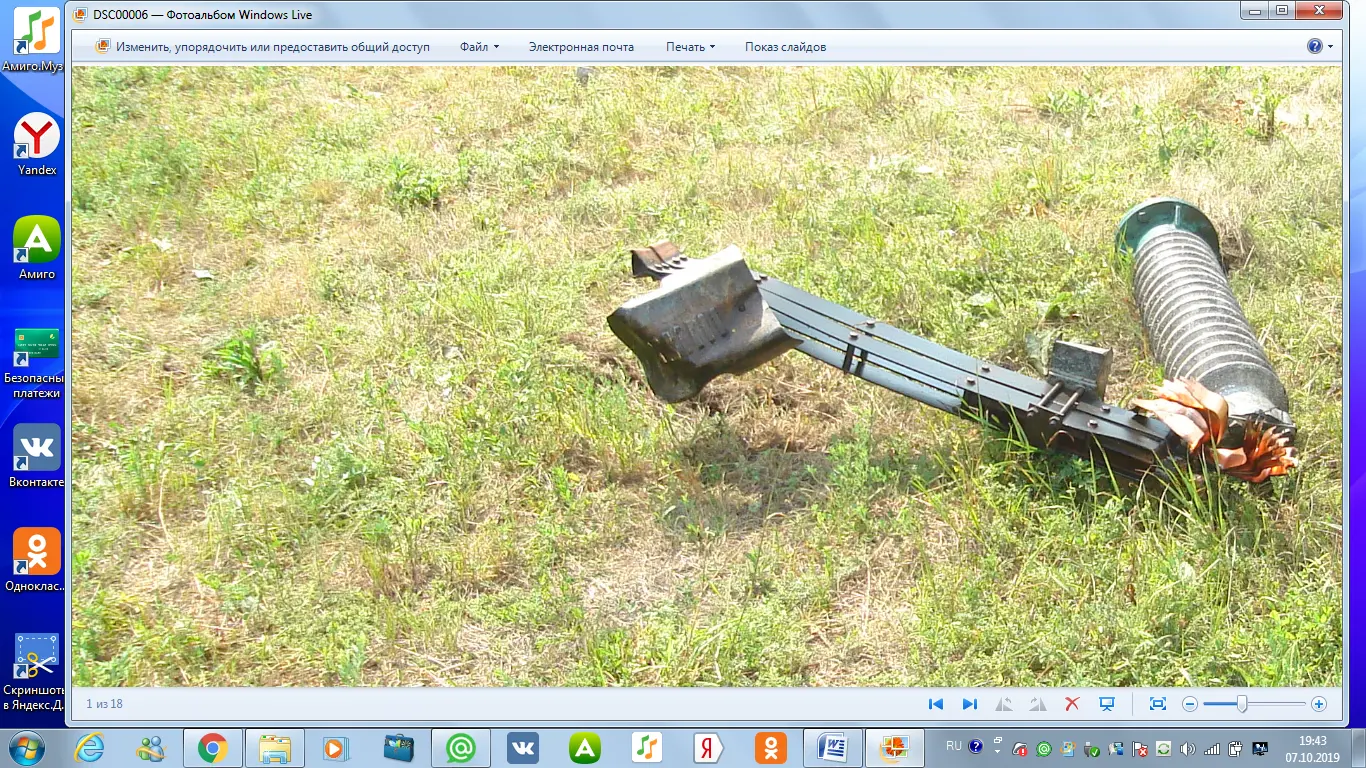

Рис. 10.Фото к примеру 3.5.1.

3.5.2.Повреждение трансформатора тока 220 кВ

АКТ №…

расследования причин аварии, произошедшей …

1. Общие сведения

1.1. Организация (филиал, обособленное структурное подразделение)

1.2. Дата и время возникновения аварии

1.3. Учетные признаки аварии

2.3. Повреждение объектов электросетевого хозяйства (высший класс напряжения 6 кВ и выше), а также отключение такого объекта действием автоматических защитных устройств или оперативным персоналом вследствие недопустимых отклонений технологических параметров или ошибочных действий оперативного персонала, в том числе вызвавшее обесточивание резервных трансформаторов собственных нужд атомной электростанции

1.4 Классификация видов оборудования

3.3.12 Электротехническое оборудование трансформаторных ПС, РП 110 кВ и выше.

1.5 Классификационные признаки причин аварии

3.4.13 Неклассифицированные причины.

1.6 Дата и время ликвидации аварийного режима …

2. Описательный блок

2.1. Описание состояния и режима работы объектов электроэнергетики и (или) энергопринимающих установок до возникновения аварии:

На момент возникновения нарушения схема ПС 500 кВ соответствовала нормальной схеме электрических соединений за исключением:

по стороне 500 кВ – в ремонте ВЛ-507, автотрансформатор АТ-502, реактор МР-507;

по стороне 330 кВ – в ремонте выкдючатели В-10, В-11.

На момент нарушения II с.ш. и ВЛ-330-44 (Линия 3) находились в работе.

Трансформатор тока ТТ В-12 (типа ТФРМ-330-11У-1, введен в эксплуатацию в 1996 году.) испытывался под рабочем напряжением 02.04.2010г. По результатам проведенных испытаний ТТ В-12 удовлетворяет нормам испытаний и пригоден к дальнейшей эксплуатации.

Климатические условия:

Температура окружающего воздуха +18…+20 градусов, дождь, гроза.

2.2. Описание состояния и режима работы объектов электроэнергетики и (или) энергопринимающих установок во время аварии:

… на ПС 500 кВ … при КЗ на фазе «С» ТТ В-12, вследствие удара молнии (прохождение грозового фронта), произошло отключение ВЛ-330-44 (Линия 4), а также В-12; В-22, В-32 (система шин II с.ш. 330 кВ).

При этом на ПС YYY работали защиты: ДЗШ II с.ш. 330 кВ, МС 201 с.д. ПОС, БО; ПДЭ-2002 токовая защита нулевой последовательности ТЗНП ВЛ-330-44 с.д. МС-101 "1 ступень", ВЧ МУ 001 "откл В-12"; ПДЭ-2003 (НДЗ) ВЛ-330-44 МС-501 "пуск на отключение", "отключение"; ПДЭ-2004 (АПВ) ВЛ-330-44 МС-103 "пуск ОАПВ", "КЗ на землю","отключение 3-х фаз","действие избирателя фазы С"; ПРД АКАП 416 ВЛ-330-44 команды № 2,3,32; аппаратура связи ПРМ АКАП ВЛ-330-44 пуск команд №2,3. Незамедлительно после отключения оборудования, оперативным персоналом ПС произведен осмотр В-12, В-22, В-32, II с.ш 330 кВ, в результате которого выявлены следы сажи на трех фазах ТТ В-12 и Р-12-Л фаза "В"; разрушение верхней части, разрывы сварных швов, многочисленные потеки трансформаторного масла на фазе "С" ТТ В-12. В 06-11 сообщено дежурному диспетчеру ОДУ ДДОДУ, РДУ – ДДРДУ, о работе защит на смежной ПС 500 кВ и о результатах осмотра отключившегося оборудования.

В 06-26 поступила команда от ДД ОДУ согласно аварийной готовности подготовить для ввода в работу В-10, В-11. В 06-45 оперативный персонал ПС YYY сообщил ДДОДУ о готовности ввести в работу выключатели В-10, В-11. В 07-00 окончены работы по разборке схемы В-12, разъединители Р-12-Ш и Р-12-Л отключены. В 07-27 и 07-44 введены в резерв В-11 и В-10, Р-11-1; Р-11-2; Р-10-1; Р-10-2 отключены. Далее по командам ДД ОДУ произведено включение В-32 (…; В-10, В-11 (07-54); В-22 (07-56).

… в 07-57 аварийный режим ликвидирован, II с.ш. 330 кВ и ВЛ-330 введены в работу. ТТ В-12 выведен в ремонт.

2.3. Описание выявленных в ходе расследования нарушений требований нормативных правовых актов в области электроэнергетики, в том числе установленных норм и правил эксплуатации объектов электроэнергетики и энергопринимающих установок, а также технических регламентов:

Нет.

2.4. Причины возникновения аварии и ее развития:
