Станислав Горобченко - Полимерные седла поворотной арматуры. Современные подходы к выбору и изготовлению

Многослойная конструкция уплотнительных колец металл – графит позволяет эксплуатировать шаровые краны при температурах 400…600 °С.

Наиболее распространенными конструкциями этой арматуры являются дисковые затворы с дисками, расположенными соосно с осями трубопроводов и приводных валов. В этих затворах устанавливаются вкладыши из синтетического каучука, которые защищают материал корпусов от коррозии и выполняют функции обеспечения герметичности в основных седлах и уплотнениях валов. Марка синтетического каучука для вкладышей выбирается в зависимости от рабочей среды и ее параметров. В качестве примера на рис. 1.4 показана конструкция дискового затвора Санкт-петербургской фирмы «Арматэк».

а)

б)

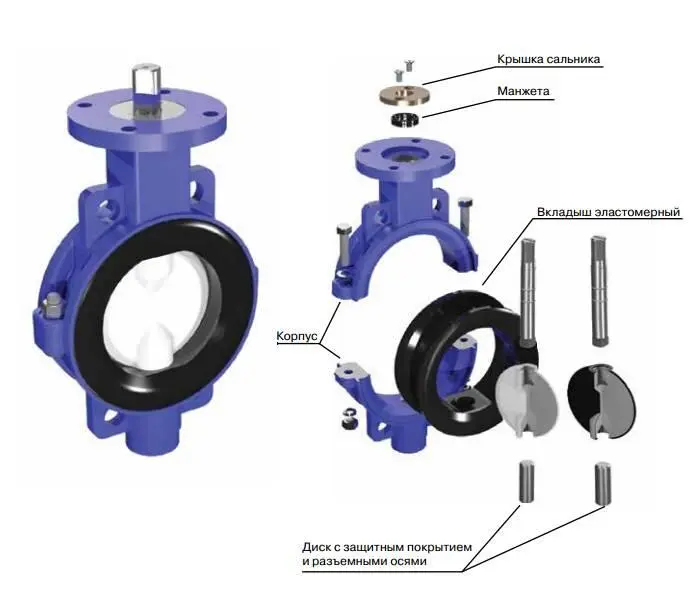

Рис. 1.4. Дисковый затвор с эластичным вкладышем

а) – общий чертеж

б) – общий вид и отдельные элементы конструкции

В дисковых затворах с эксцентрично расположенными дисками без эластичных вкладышей валы или цапфы размещаются в области, определяемой перпендикулярами к образующей уплотнительного конуса, восстановленными из точки, расположенной у входа в уплотнительный конус длинной стороны диска (наружной образующей конуса уплотнения большего диаметра), и на меньшем диаметре конуса, аналогично показанной для обратных затворов.

Уплотнения могут выполняться без эластомерных элементов (металл по металлу), с кольцами, установленными в седлах (рис. 1.5) или на дисках (рис. 1.6). Применяются кольца как круглого, так и некруглого сечения.

Рис. 1.5. Эластомерное кольцо, установленное в седле

Рис. 1.6. Эластомерное кольцо, установленное на диске

Перспективными показали себя многослойные уплотнения, устанавливаемые в корпусе (рис. 1.7) или в диске (рис. 1.8). В уплотнительных пакетах поочередно устанавливаются кольца из металла и мягкого уплотнительного материала, для использования на высокотемпературных средах и для пожаробезопасной арматуры применяется терморасширенный графит.

Рис. 1.7. Уплотнение, установленное в корпусе (фирма Samson):

Рис. 1.8. Уплотнение, установленное в диске

Запирающие элементы

Запирающие элементы служат для герметичного перекрытия отверстий в седлах корпусов запорной арматуры. К запирающим элементам относятся золотники и тарелки в клапанах, диски и клинья в задвижках, пробки, в т.ч. шары, в кранах, диски в запорных и обратных поворотных затворах. Форма и размеры запирающих элементов определяются конструкцией и размерами арматуры.

Простую форму имеют запирающие элементы клапанов, они представляют собой диски с элементами присоединения к штоку. В некоторых конструкциях клапанов малого диаметра роль запирающего элемента выполняет нижняя конусная часть шпинделя или штока. Наиболее сложную конструкцию имеют клинья задвижек большого диаметра.

На запирающем элементе должны быть предусмотрены четыре следующие основные устройства: пластина для перекрытия прохода в седле, уплотнительные поверхности для герметизации, присоединение к шпинделю или штоку и направляющие устройства для направления в корпусе или по крышке. В некоторых конструкциях арматуры последнее может отсутствовать, например, в клапанах малых размеров, кранах, заслонках, мембранных клапанах и шланговых задвижках.

Направление золотника (тарелки) может быть нижним – «перья» золотника направляются в отверстии седла, или верхним – тело золотника направляется в расточке корпуса или крышки. В запирающих элементах задвижек предусматриваются пазы или гребни, которые направляются соответствующими выступами или пазами в корпусе. Пробка конусного или цилиндрического крана направляется в корпусе своей рабочей поверхностью. В шаровом кране шар может быть плавающим – при малых DN, или в опорах – при больших. В последнем случае шар направляется своими цапфами, расположенными в подшипниках корпуса и крышки. В затворах диски закреплены на валу, и этим определяется их расположение в корпусе.
