Задачей, поставленной в представленном материале является:
– предоставить обзор современных конструкций затворов и используемых материалов;
– показать направления развития технологий применения и изготовления полимерных уплотнений поворотной арматуры;
– представить новые решения на основе моделирования на основе методов МКЭ в программной оболочке ANSYS;
– дать представление о возможностях 3D-печати в области создания новых типов уплотнений.
Раздел 1. Обзор применяемых затворов
1.1. Затворы шаровых кранов и клапанов
Шаровые краны могут иметь плавающий шар и шар в опорах (с фиксированной осью). Уплотнение затвора в кранах с плавающим шаром происходит путем самоуплотнения, так как шар под действием давления рабочей среды прижимается к седлу. Такие конструкции для управления требуют больших крутящих моментов, а, следовательно, приводов большой мощности.
В кранах больших размеров, например, в магистральных шаровых кранах, предпочтительны конструкции с шаром в опорах. При этом шар с двумя цапфами поворачивается вокруг фиксированной оси, образованной двумя цапфами, а уплотнение осуществляется подвижными седлами, поджимаемыми к шару пружинами, расположенными по окружности седла, или резиновым поджимным кольцом, Уплотнительные кольца, установленные на седле, могут изготовляться из резины, фторопласта, капролона, фторопласта с наполнителями, полиуретана, терморасширенного графита или бронзы. Высокие эксплуатационные качества показали
уплотнительные кольца из резины, марка которой подбирается в зависимости от условий эксплуатации крана.
Непременным условием работоспособности резиновых колец является высокая твердость резины. Хорошо зарекомендовали себя резиновые уплотнительные кольца, покрытые фторопластовой пленкой.
Для уплотнительных колец и уплотнений по штоку используется чистый или наполненный фторопласт, как химически стойкий, так и обладающий низким коэффициентом трения (менее 0,1). Однако фторопласт теряет свои свойства при температурах выше 100°С, а при температуре 230°С его стойкость падает до 0 0С. Это вынудило использовать графики зависимости рабочего давления от температуры для мягких уплотнений кранов. Указанная зависимость для чистого фторопласта регламентирована BS 5351 (рис. 1.2.).
Рис. 1.2. Зависимость рабочего давления в шаровых кранах с уплотнениями
из чистого фторопласта от температуры: А – 2”; B – 3“; C – 6”… 8”; D – 10”… 8”
Нейлоны, полиэстер кетоны (РЕЕК), флубон и другие модификации фторопласта, графитовые уплотнения, обычно терморасширенный графит, используются для повышения стойкости при высоких давлениях и температурах.

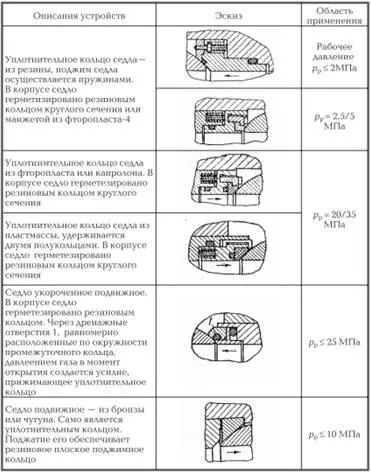

В табл. 1.1 приведены конструкции подвижных седел шаровых кранов с пробкой в опорах.
Таблица 1.1. Конструкции подвижных седел шаровых кранов с шаром на опорах
В связи с повышенными усилиями, действующими на седлах шаровых кранов больших диаметров прохода, и значительным износом уплотнительных поверхностей под действием этих усилий в некоторых конструкциях предусматривается автоматический отжим уплотнительных колец давлением рабочей среды (газом в газовых магистральных кранах) перед поворотом шара и подача густой смазки в затвор. Эти действия выполняются автоматически, что предусмотрено системой управления краном, имеющей сложную схему и включающей соответствующие блоки управления, электромагнитные клапаны и другие элементы.
Подвижные седла, снабженные уплотнительными кольцами, расположены в цилиндрических расточках корпуса крана.
Для больших перепадов давления, особенно в шаровых кранах, работающих в режиме дросселирования, применяются многослойные уплотнения, состоящие из чередующихся колец, изготовленных из металла и терморасширенного графита (рис. 1.3).
Рис. 1.3. Многослойное уплотнение шарового крана
Получая возможность расширяться, проходя через входное сечение, или сжиматься на выходе, поток испытывает пульсации давления, следуя мимо слоев металла и графита. Процесс аналогичен происходящему в многоступенчатом редукционном клапане, в данном случае каждый слой графита воспринимает только частичную нагрузку от общего перепада давления.
