Станислав Горобченко - Полимерные седла поворотной арматуры. Современные подходы к выбору и изготовлению

а)

б)

в)

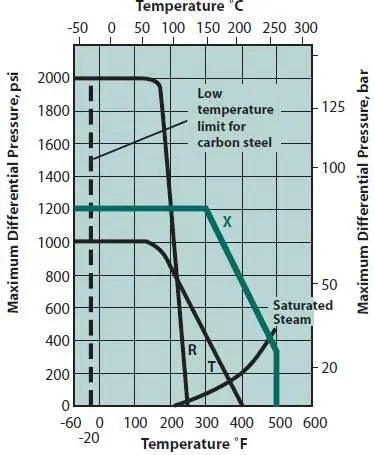

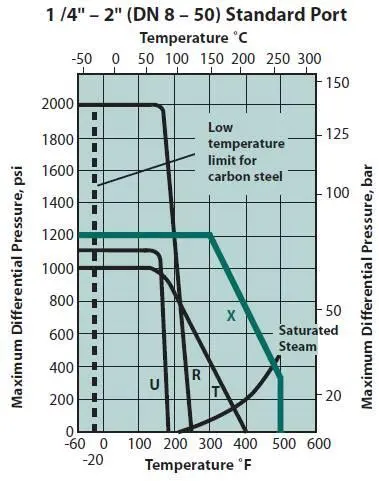

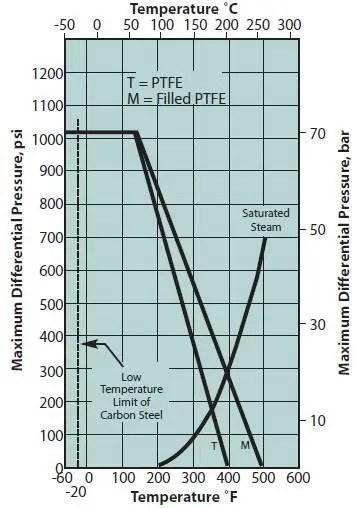

Рис. 1. Пример расчета класса давления для материалов седел шарового крана диам. 8-50мм серии Value line (Jamesbury)

а) Т – PTFE и M – filled PTFE; б) X-treme, T-PTFE, R-Delrin; в) X-treme, T-PTFE, R-Delrin, U-UHMW Polyethylene

Одновременно компания предусматривает, какие значения момента должны быть использованы для конкретных видов седел в зависимости от используемого в них материала, см. пример на рис.2.

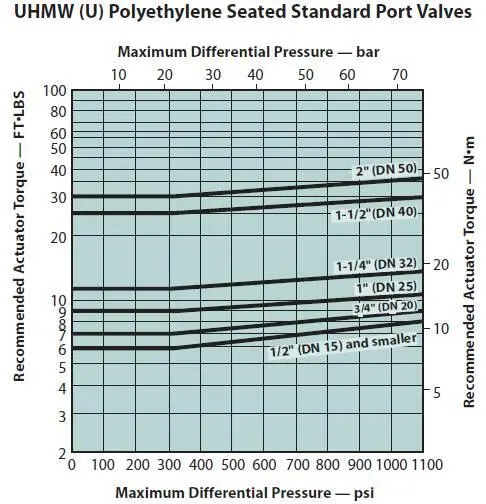

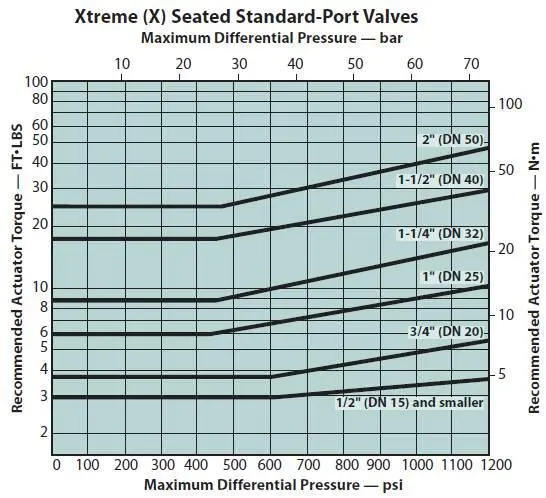

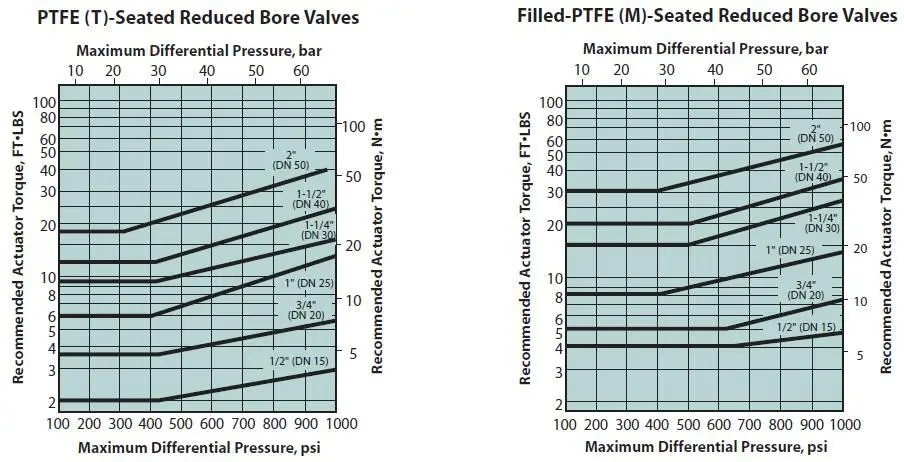

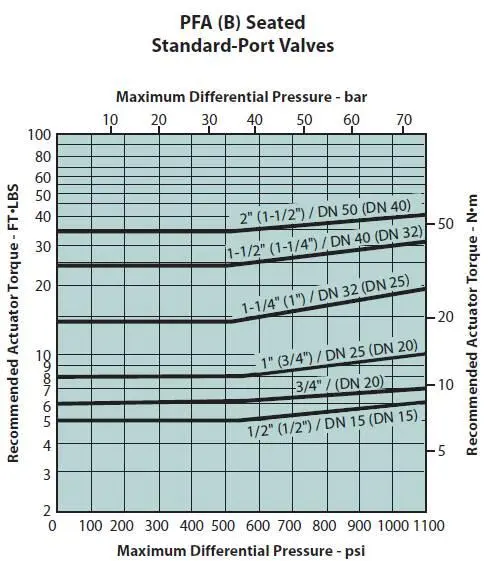

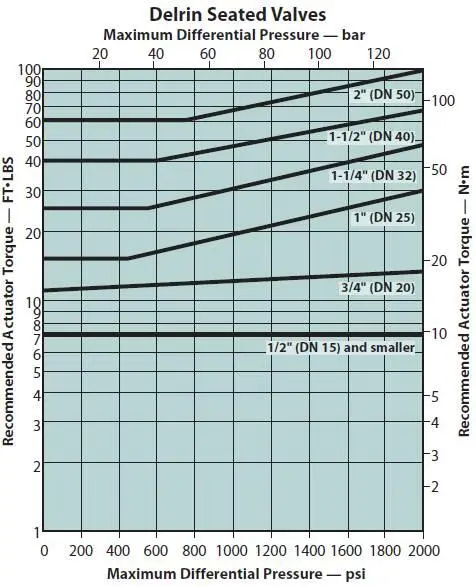

Рис.2. Рекомендуемые поворотные моменты привода в зависимости от типа седел и диаметра арматуры (компания Jamesbury)

На сегодня седло в клапане массового производства – это почти единственный способ дифференцировать арматурную продукцию. Стандарты, производственные соглашения и глобальный характер арматурного бизнеса привели к тому, что конкурирующие виды арматуры выглядят и работают таким образом, что практически не отличаются друг от друга. Таким образом, качество и конструктивные особенности седел становится тем самым конкурирующим элементом, который наравне с пробкой, определяют конкурентоспособность арматуры в целом. Задача состоит в том, чтобы обеспечить такое поведение седла, чтобы оно было наиболее функционально для выполняемой задачи. Инженерия затвора, формы седла и материала состоит в том, чтобы заставить эту комбинацию работать наиболее надежно.

В качестве примера берется известная компания Jamesbury. Она специализируется на производстве запорной арматуры и уделяет значительное внимание развитию седел арматуры. В частности, она известна одним из самых сильных решений в области производства полимерных седел – Flexible Lips – конструкциями седел, способных облегать шаровую пробку наподобие губ, рис.3.1.

Рис. 3.1. Конструкция и схема работы седла типа Flexible lips

Как можно видеть из рис. 3.1. седло имеет опорную (heel) и гибкую (flexure) зоны, способные перемещаться под воздействием движения шаровой пробки. При этом перемещение идет в сторону сопряжения седла с посадочным буртом корпуса, что увеличивает плотность соединения. Участок седла (flexible lips) при этом плотно охватывает саму шаровую пробку, как показано на рис. Б. Движение шаровой пробки происходит с оттяжкой губ седла до тех пор, пока она плотно не сядет на опорную поверхность седла, при этом между губами и зоной уплотнения возникает дополнительное прижатие, обеспечивающее дополнительную защиту. Вместе опорная зона и губы седла работают как двойной элемент создания герметичности.

Примерно также работает и седло для создания герметичных уплотнений в дисковых затворах, при этом моделирование в ANSYS показывает высокую степень контакта между седлом и диском, что свидетельствует о высокой герметичности контакта, рис. 3.2.

а)

б)

Рис. 3.2. Седло типа Flexible lips для работы в дисковых затворах арматуры.

а) схема установки седла

б) расчет контакта уплотнения в ANSYS

Важными элементами седел являются материалы. В зависимости от используемых материалов, могут быть получены наиболее высокие доступные свойства, в частности, термопрочность, рис.3.3.
