Станислав Горобченко - Полимерные седла поворотной арматуры. Современные подходы к выбору и изготовлению

К а п р о н, п о л и п р о п и л е н, н е й л о н и другие пластмассы имеют в арматуре ограниченное применение, но могут применяться в качестве добавок для повышения тех или иных свойств.

Механические характеристики некоторых неметаллических материалов и пластмасс приведены в табл. 2.2. Табл. 2.3. иллюстрирует стойкость защитных покрытий и мембран в агрессивных средах.

В табл. 2.4. и 2.5. указаны области применения арматуры из полипропилена и пентапласта БГ 1, используемых при различных коррозионных рабочих средах.

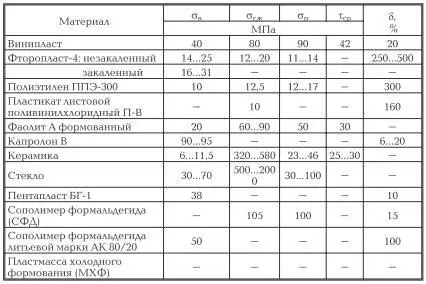

Табл. 2.2. Механические свойства некоторых неметаллических материалов и пластмасс, применяемых при изготовлении арматуры

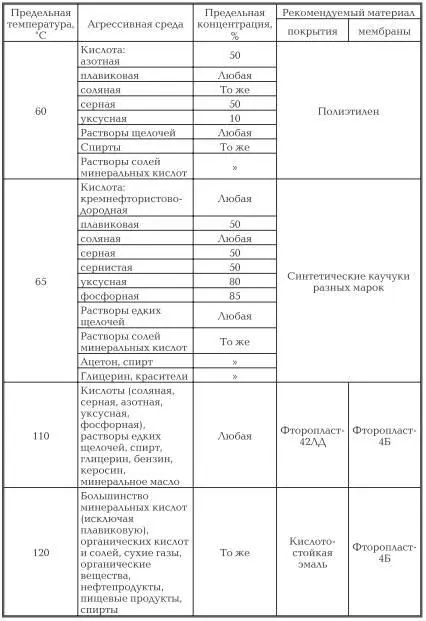

Табл. 2.3. Материалы защитных покрытий и мембран запорных и регулирующих мембранных клапанов, применяемых при различных агрессивных средах

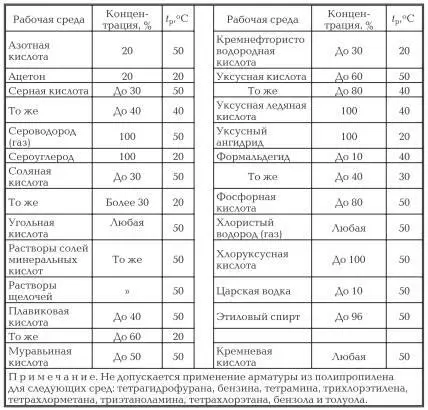

Табл. 2.4. Рабочие среды, при которых применима арматура из полипропилена

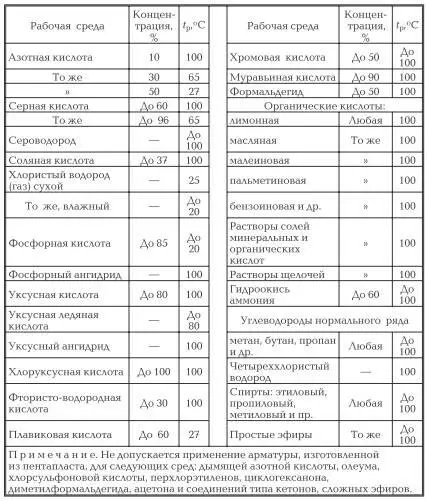

Табл. 2.5. Рабочие среды, при которых применима арматура из пентапласта БГ1

С и н т е т и ч е с к и е к а у ч у к и, называемые эластомерами или резинами, широко используются для изготовления уплотнительных деталей. Например, в золотниках предохранительных клапанов для природного газа после нескольких конструктивных доработок, вызванных негерметичностью на рабочей среде, содержащей песок и другие включения, были установлены уплотнительные кольца из высокомолекулярного уретанового синтетического каучука – полипропилена. Уплотнения успешно выдержали испытания. Из синтетических каучуков изготавливают уплотнительные кольца, вкладыши дисковых поворотных затворов, диафрагмы запорных и регулирующих клапанов.

Одной из важных проблем пластмасс является ограниченный температурный диапазон применения, рис. 2.5. В настоящее время он ограничивается примерно 200 0С с учетом запаса до температуры размягчения.

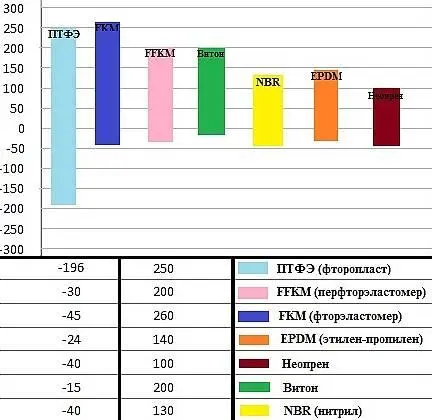

Рис. 2.5. Температурный диапазон применения основных типов пластмасс в уплотнениях и седлах.

Некоторые свойства полимеров, применяемых для шаровых кранов приведены в табл.2.6.

Табл. 2.6. Свойства некоторых полимеров для седел шаровых кранов [3]

Здесь же приведены и корреляции между основными свойствами материалов и свойствами уплотнений, требуемыми в эксплуатации

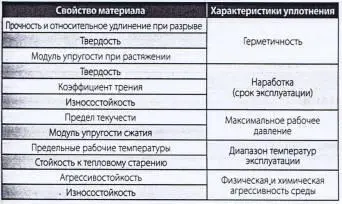

Табл. 2.7. Корреляции между свойствами полимерных материалов и эксплуатационными параметрами уплотнений

Выбор материалов из пластика для деталей арматуры представляет собой определенные трудности. Так, например, для уплотнений шаровых затворов могут быть предложены материалы из термопластика или термореактивы.

Сравнение термореактивных и термопластичных полимерных композиционных материалов относительно изготовления изделия «Уплотнение шарового затвора» показывает, что по сравнению с термопластами термореактивы обладают следующими основными недостатками:

1. Большая усадка и, как следствие, невозможность изготовления изделий высокой точности. В отличие от термопластов эта усадка не может быть скомпенсирована при переработке на этапе выдержки под давлением;

2. Меньшая средняя рабочая температура до 250 0С, обусловленная отсутствием кристаллической фазы;

3. Большая себестоимость изготовления и меньшая производительность, обусловленная более длительным циклом полимеризации;

4. Большая вероятность появления в процессе изготовления различных дефектов (пор, микротрещин вследствие выделения летучих соединений при полимеризации), что приводит к значительному разбросу получаемых характеристик;

5. Как правило, большая токсичность;

6. Ограниченный срок хранения полуфабрикатов при наличии определенных условий хранения (температура хранения);
