Так, например, сигнал 1011 должен изображаться четырьмя флагами. Первым в группе поднимается флаг, означающий цифру 1, вторым — флаг, соответствующий цифре 0, затем поднимаются 1-й повторитель и 3-й повторитель. Первый повторитель дублирует первый флаг, а третий повторитель дублирует третий флаг, который в данном случае уже повторил первый флаг. Таким способом можно изобразить любую комбинацию из четырех или менее букв или цифр.

При необходимости более подробную информацию о флажной сигнализации Международного свода сигналов и правилах ее использования можно найти в специализированной литературе.

Для быстрой передачи сообщений, содержащих большое количество знаков, на кораблях используется еще один вид связи, который называется флажным семафором, или семафорной азбукой. Естественно, данный вид передачи информации при необходимости можно применять для связи не только на море, но и на суше. В Международном своде сигналов такая сигнализация называется сигнализацией руками или флажками.

При применении семафорной азбуки каждой букве алфавита и цифре, а также знакам азбуки Морзе соответствуют вполне определенные положения рук сигнальщика относительно тела. Для лучшего распознавания передаваемых сигналов используются специальные сигнальные флажки. Обычно при данном способе связи следует использовать обе руки, но, если это затруднительно или невозможно, можно пользоваться и одной рукой.

Сигнализация флажками или руками может производиться флажным семафором или знаками азбуки Морзе. Обозначение букв английского и русского алфавитов, цифр, а также знаков азбуки Морзе с использованием семафорной азбуки приведено в приложении.

Сигнализация флажным семафором осуществляется только открытым текстом и применяется при отсутствии языковых трудностей общения. Сигнализация знаками азбуки Морзе может использоваться для передачи как слов открытого текста, так и сигнальных сочетаний, установленных Международным сводом сигналов.

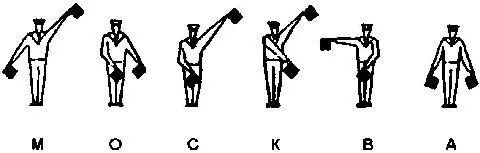

В качестве примера формирования сообщения семафорной азбукой с помощью букв русского алфавита можно закодировать название города Москва. При передаче слова МОСКВА руки сигнальщика должны последовательно принять соответствующие положения так, как показано на рис. 4.9.

Рис. 4.9 Сообщение МОСКВА, сформированное с помощью букв русского алфавита семафорной азбуки

Международным сводом сигналов определены специальные правила осуществления связи с помощью семафорной азбуки.

Так, например, станция, желающая вести переговоры с другой станцией международным семафором, может указать свою просьбу передачей этой станции сигнала К1 любым способом. Если станции находятся близко друг к другу, то вместо этого сигнала может быть передан знак внимания (вызова).

По получении вызова станция, к которой обращаются, должна поднять ответный вымпел «до половины», или передать знак ответа, или, при невозможности вести переговоры семафором, ответить сигналом YS1. Вызывающий будет передавать знак внимания (вызова) и ждать, пока станция, к которой обращаются, не поднимет «до места» ответный вымпел или не передаст знак ответа. После необходимой паузы вызывающая станция начнет передачу.

Сообщение по семафору должно всегда передаваться открытым текстом, а числа, встречающиеся в семафорном сообщении, должны всегда передаваться словами по буквам. После каждого слова руки следует опускать в положение знака раздела. Когда встречаются удвоенные буквы, руки следует опустить в положение знака раздела после первой буквы, а затем поднять для производства второй буквы, не делая паузы. Знак ошибки обозначается передачей серии букв Е. Получение каждого слова подтверждается передачей принимающей станцией знака ответа. Если этот знак не передается, то слово следует повторить. Все сигналы заканчиваются знаком окончания AR.

Станция, желающая вести переговоры с другой станцией с помощью флажков или руками посредством знаков азбуки Морзе, может указать свою просьбу передачей этой станции сигнала К2 любым способом. Вместо него может быть передан сигнал общего вызова АААААА.

По получении вызова станция, к которой обращаются, должна передать ответный сигнал или, если она не может вести переговоры этим способом, ответить сигналом YS2 любым доступным способом.
