Рис. 4.2 Ф Флажный сигнал, обозначающий группу VF

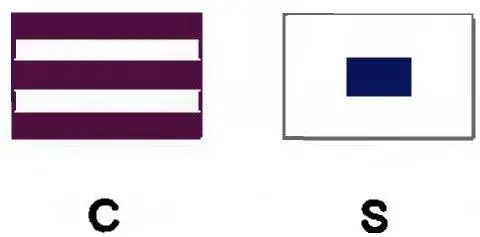

Рис. 4.3 Ф Флажный сигнал, обозначающий группу CS

Можно также использовать группу YQ, означающую «Я хочу установить связь по… с судном, находящимся по пеленгу… от меня». При этом вместо многоточий в каждом конкретном случае сообщаются вид связи и пеленг в соответствии с правилами Международного свода сигналов.

Флажный сигнал, обозначающий в МСС группу YQ, будет выглядеть так, как показано на рис. 4.4.

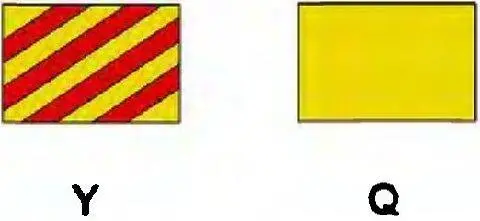

Рис. 4.4 Флажный сигнал, обозначающий группу YQ

Все станции, которым адресуются сигналы или которые указываются в сигналах, как только они их увидят, должны поднять ответный вымпел «до половины», а сразу же после раэбора сигнала — «до места». Ответный вымпел на принимающей стороне должен быть приспущен «до половины», как только передающая станция спустит сигнал, и вновь поднят до места после разбора следующего сигнала. После спуска последнего флажного сигнала передающая станция должна отдельно поднять ответный вымпел, указывающий на то, что этот сигнал — последний. Принимающая станция должна ответить на это так же, как и на все другие флажные сигналы.

В том случае, если принимающая станция не может различить передаваемый для нее сигнал, она должна держать ответный вымпел поднятым «до половины». Если же сигнал различим, но его смысл непонятен, то принимающая станция может поднять сигнал ZQ, означающий «Ваш сигнал, по-видимому, закодирован неправильно. Вы должны проверить и повторить весь сигнал»

Флажный сигнал, обозначающий в МСС группу ZQ, будет выглядеть так, как показано на рис. 45.

Можно также использовать сигнал ZL, означающий «Ваш сигнал принят, но не понят».

Флажный сигнал, обозначающий в МСС группу ZL, будет выглядеть так, как показано на рис. 46.

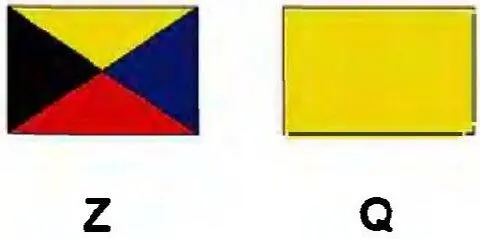

Рис. 4.5 Флажный сигнал, обозначающий группу ZQ

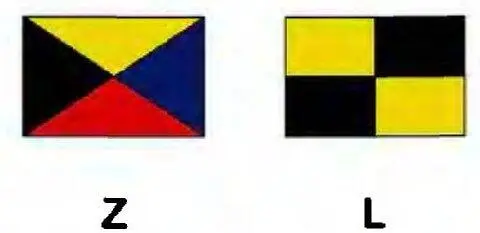

Рис. 4.6 Флажный сигнал, обозначающий группу ZL

При использовании флажной сигнализации Международного свода сигналов названия судов или географических мест в тексте флажного сигнала следует передавать по буквам. Так, например, для передачи сообщения «Вы должны следовать в Гибралтар» необходимо поднять флаги, соответствующие буквам RV GIBRALTAR.

Если потребуется, то предварительно может быть поднят сигнал YZ, означающий, что «Следующие слова передаются открытым текстом».

Флажный сигнал, обозначающий в МСС группу YZ, будет выглядеть так, как показано на рис. 4.7.

Рис. 4.7 Флажный сигнал, обозначающий группу YZ

Для передачи отдельных чисел предназначены цифровые вымпелы. При этом знак десятичной дроби при необходимости передается разделением соответствующих цифровых флагов ответным вымпелом. Если цифры составляют часть основного сигнала, то они должны передаваться вместе с основной группой. Так, например, сигнал «Мне требуются шлюпки на 20 человек» передается поднятием флагов, соответствующих буквам и цифрам DI20.

Флажный сигнал, обозначающий в МСС группу DI20, будет выглядеть так, как показано на рис. 4.8.

Рис. 4.8 Флажный сигнал, обозначающий группу DI20

Не следует забывать о том, что в случае, если в передаваемом тексте встречается сообщение о глубинах и других подобных величинах, выраженных в футах или в метрах, необходимо после чисел обозначать футы буквой F, а метры — буквой М.

Определенные правила следует соблюдать при использовании заменяющих вымпелов. Применение этих вымпелов позволяет повторять тот же буквенный флаг или цифровой вымпел один или несколько раз в одной и той же группе, если на судне имеется единственный комплект флагов.

Первый заменяющий вымпел всегда повторяет самый верхний сигнальный флаг того вида флагов, который предшествует заменяющему. Второй заменяющий всегда повторяет второй, а третий заменяющий — третий сверху сигнальный флаг того вида флагов, который непосредственно предшествует заменяющему. Заменяющий вымпел никогда не может быть использован более одного раза в одной и той же группе. При этом ответный вымпел, когда он применяется в качестве знака десятичной дроби, не должен приниматься во внимание при определении, какой заменяющий следует использовать.
