Корпуса паровых турбин для удобства сборки и разборки обычно имеют разъём по горизонтальной плоскости. В одноцилиндровых турбинах корпус иногда имеет не только горизонтальный разъём, но и вертикальный, что облегчает его механическую обработку и транспортирование. При высоких рабочих давлениях цилиндры отливают из чугуна или стали, иногда эти цилиндры выполняют сварно-литыми. При низких давлениях корпуса цилиндров и выходные патрубки конденсационных турбин обычно изготавливают сварными из листовой углеродистой стали.

Роторы паровых турбин могут быть дисковыми или барабанными. Дисковая конструкция характерна для турбин активного типа, барабанная – реактивного.

В большинстве стационарных и транспортных паровых турбин применяются подшипники скольжения.

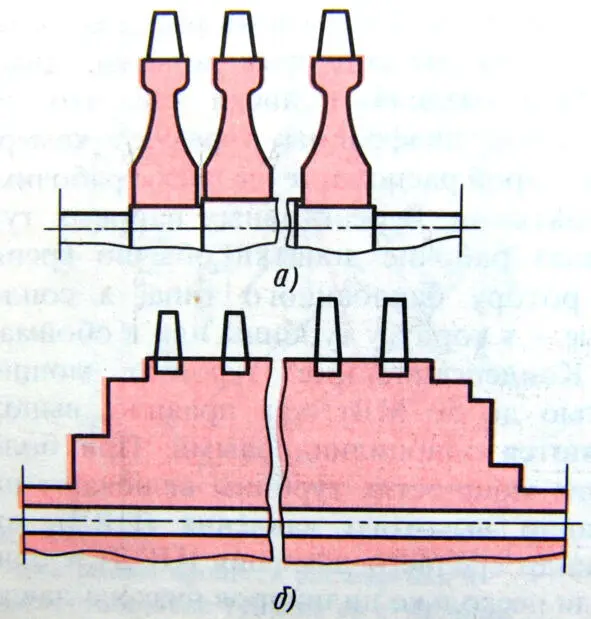

Схемы роторов паровых турбин.

а – дисковый; б – барабанный.

Конструкции ГТУ и ГТД и их узлов зависят от выбранной конструктивной схемы, т. е. взаимного расположения компрессоров, камер сгорания, турбин, воздухоохладителей и регенераторов.

По числу валов, связанных общностью теплового процесса или общей зубчатой передачей (редуктором), различают одновальные, двухвальные, реже трёхвальные ГТД. Расположение валов может быть как коаксиальным так и параллельным с независимым расположением осей валов.

По простейшей одновальной схеме без регенератора выполняют энергетические пиковые ГТУ и ГТУ вспомогательного назначения, приводящие электрогенератор. По этой же схеме был выполнен ГТД первого отечественного газотурбовоза и многие авиационные турбореактивные двигатели. Для транспортных ГТД сравнительно малой мощности (до 1—1,5 МВт), например, автомобильных, характерна двухвальная конструктивная схема. По этой же схеме изготовляют пиковые (без регенерации) и базовые энергетические (с регенерацией) ГТУ.

Трехвальную схему применяют для транспортных ГТД большой мощности (свыше 5 МВт), например, судовых и пиковых, аварийных стационарных энергетических ГТУ, если в качестве газогенератора (блоков компрессоров и турбин высокого и низкого давления) используется авиационный реактивный двигатель, сопло которого заменено на диффузорный патрубок с силовой турбиной. По двухвальной схеме с блокированной турбиной нагрузки могут выполняться базовые стационарные энергетические ГТУ большой мощности.

ГТУ с одновальным турбокомпрессором с отбором воздуха или газа встраиваются в технологические процессы химических, нефтеперерабатывающих и металлургических производств.

Конструкции узлов стационарных, транспортных и авиационных ГТД и ГТУ достаточно разнообразны.

Корпуса узлов мощных стационарных и многих транспортных ГТУ обычно выполняются разъёмными по горизонтальной плоскости.

Среди судовых ГТУ наибольшее применение находят лёгкие прямоточные установки. ГТД состоит из воздухозаборника, компрессора низкого давления (КНД), компрессора высокого давления ( КВД), камеры сгорания, турбин высокого (ТВД), среднего (ТСД) и низкого давления (ТНД). ТВД приводит во вращение КВД, ТСД – КНД, ТНД работает на винт. Вал КНД и ТСД проходит внутри вала КВД и ТВД (конструкция «вал в валу»). Мощность ТНД передаётся винту через рессору и редуктор. Роторы всех трёх турбин имеют разную частоту вращения. Для передачи мощности от пусковых электродвигателей и для привода расположенных на корпусе двигателя механизмов служат передняя и основная коробки приводов. Маслоагрегат также получает мощность от вала компрессора. Все элементы ГТД смонтированы на общей раме. Кожух газоотводного патрубка сообщается с кожухом двигателя. Окружающий воздух эжектируется отработавшими газами и, проходя между кожухом и корпусом двигателя, охлаждает их.

Схема судового ГТД прямоточного типа.

1 – воздухозаборник; 2 – передняя коробка привода; 3 – задняя коробка привода; 4 – КНД; 5 – КВД; 6 – камера сгорания; 7 – ТВД; 8 – ТСД; 9 – кожух двигателя; 10 – ТНД; 11 – газоотводный патрубок; 12 – кожух газоотводного патрубка; 13 – рессора; 14 – редуктор; 15 – маслоагрегат; 16 – рама.

В судовых и стационарных ГТУ прямоточного типа имеется возможность дальнейшего увеличения температуры газа при одновременном повышении степени увеличения давления в компрессоре, и соответственно к.п.д. установки. Для применения высоких температур газа необходимо вводить интенсивное охлаждение проточной части и, в первую очередь, лопаток, поскольку жаропрочность металлических сплавов ограничена. В настоящее время практически ни одна ГТУ (или ГТД) не выполняется без охлаждения лопаток.
