Одновременно с Кузьминским опыты с газовой турбиной (в качестве перспективного двигателя для торпед) проводил также Чарлз Парсонс, однако вскоре пришёл к выводу, что имеющиеся сплавы из-за низкой жаропрочности не позволяют создать надёжный механизм, который приводился бы в движение струёй раскалённых газов либо парогазовой смесью, после чего сосредоточился на создании паровых турбин.

В 1872 г. в Германии инженером Штольце был получен патент на газовую турбину, названную им «огненной турбиной», которая содержала практически все основные узлы современной ГТУ с непрерывным процессом горения топлива в камере сгорания: осевой воздушный компрессор, воздухоподогреватель, совмещённый с камерой сгорания, и турбину. ГТУ была создана и рассчитана на получение мощности 200 л.с. при частоте вращения 2000 об/мин. Однако её испытания не были успешными и вместо 200 л.с. было получено только 20 л.с.

ГТУ Штольце с горением при постоянном давлении

(непрерывного горения).

1 – компрессор; 2 – нагреватель; 3 – реактивная турбина; 4 – газогенератор.

В 1906 г. французскими инженерами Арманго и Лемалем с участием профессора Рато была построена газовая турбина с подводом теплоты при постоянном давлении мощностью 400 л.с. (294 кВт). Установка имела двухступенчатый центробежный компрессор. Направляющие лопатки турбины имели водяное охлаждение, а вода из системы охлаждения подавалась в продукты сгорания керосина, снижая их температуру до 560°С. Турбина развивала мощность, немногим превышающую мощность компрессора, поэтому компрессор приводился от постороннего двигателя.

В том же 1906 г. русский инженер В. В. Караводин спроектировал, а в 1908 г. построил во Франции бескомпрессорный ГТД с четырьмя камерами прерывистого горения, или со сгоранием при постоянном объёме, и газовой турбиной. Мощность, затрачиваемая на сжатие воздуха в таких установках, существенно ниже, чем у газотурбинных установок постоянного давления. Турбина развивала мощность 1,6 л.с. (1,18 кВт) при 10000 об/мин, а эффективный к.п.д. достигал всего лишь 2%.

Газотурбинная установка В. В. Кароводина с горением при постоянном объёме (прерывистого горения).

1 – камера сгорания; 2 – всасывающий клапан; 3 – пружина; 4 – регулирующий винт хода клапана; 5 – свеча; 6 – газоход; 7 – сопло; 8 – колесо турбины.

Определённый прогресс в развитии газовых турбин постоянного объёма был обеспечен работами немецкого инженера Карла Гольцварта, который в 1908 г. предложил оригинальную конструкцию газовой турбины прерывистого горения. В 1910 г. швейцарской фирмой Brown Boveri эта установка была построена. Камера сгорания, сопла и колесо турбины охлаждались водой. Центробежный компрессор приводился в действие паровой турбиной, пар для которой получался как за счёт охлаждения камеры сгорания, так и за счёт теплоты выхлопных газов турбины. По сути, установка Гольцварта была одной из первых действующих парогазовых установок. В этой установке компрессор не имеет такого большого значения, как в газотурбинной установке непрерывного горения, так как горение происходит при постоянном объёме (при закрытых клапанах на входе и выходе из камеры сгорания) и поэтому давление в камере повышается сверх давления, развиваемого компрессором. Однако в целом установка получилась более сложной и дорогой, чем ГТУ непрерывного горения, поскольку для её работы требовались сложные клапанные устройства и паровая турбина с конденсатором. На этой установке была достигнута мощность 200 л.с. (147 кВт) при к.п.д. порядка 14%. Это наибольший к.п.д., который был получен в опытах с турбинами Гольцварта за период до 1927 г.

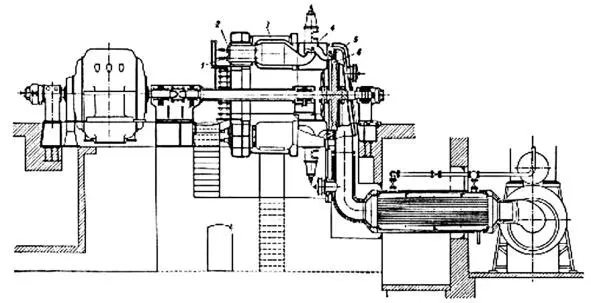

ГТУ прерывистого горения Гольцварта (с горением при постоянном

объёме), конструктивная схема.

1 – клапан подачи воздуха от компрессора; 2 – клапан подачи топлива; 3 – камера сгорания; 4 – клапан подачи продуктов сгорания к соплам; 5 – сопла; 6 – колесо турбины.
