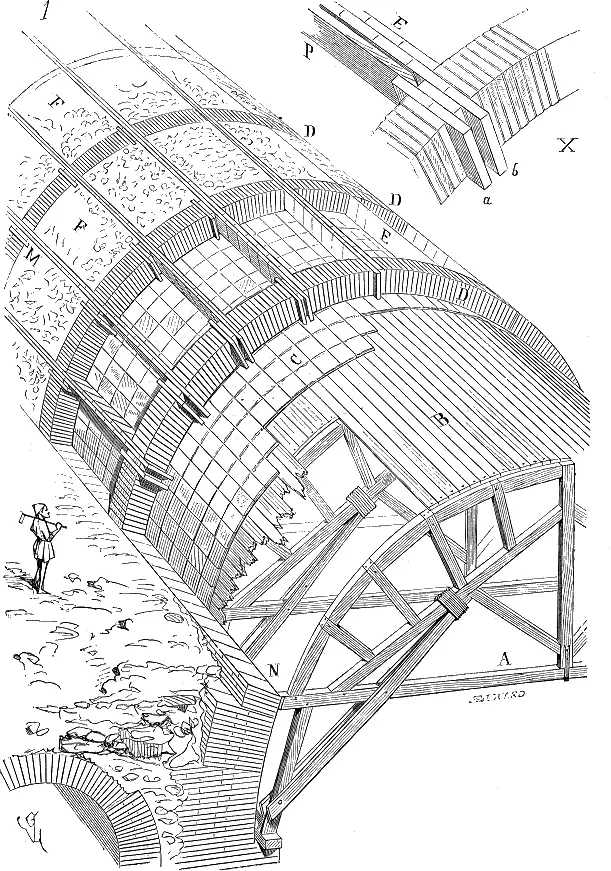

Рис. 2.12. Изготовление свода по кружалам в Древнем Риме [44]

Если взять известное, как говорили в старину, количество арок и приставить их друг к другу, то получится простой цилиндрический свод: будто полый цилиндр разрезали вдоль, а части уложили плашмя. Такой свод можно сделать сколь угодно длинным. Абсолютный пример – тоннели метро; правда, в этом случае их художественная ценность так же стремится к нулю, как их длина – к бесконечности.

Впрочем, со времен Римской империи цилиндрический свод прекрасно служит в зданиях как художественный элемент, особенно там, где нужно выделить ось композиции. Скажем, вы вошли в тронный зал, чтобы торжественно прошествовать и припасть к стопам восседающего у противоположной стены монарха. Или нужно, чтобы в плане храма отчетливо читался христианский крест. Именно «тоннельная» форма лучше всего задаст направление шагам или взгляду.

Однако главное достоинство цилиндрического свода в том, что он буквально содержит в себе элементы других, более сложных конструкций. Зодчие как бы «вычленяют», вырезают их из него, чтобы составить собственные изощренные композиции.

Представим себе, что мы вложили два коротких цилиндрических свода один в другой крест-накрест, так, чтобы они «прорезали» друг друга, образуя в плане квадрат. В результате мы получим восемь деталей: четыре – похожие на раздувшиеся с боков треугольники, поставленные вертикально, но с оттянутыми книзу верхушками; четыре – треугольники с вогнутыми краями, положенные горизонтально, но с загнутыми вниз, как у женской косынки, углами (словесные описания получаются сложными, но сами фигуры простые). Поскольку детали вырезаны из свода, они, несмотря на то что сложены из отдельных камней, могут работать как несущие конструкции, правда, не самостоятельно, а в составе общей системы.

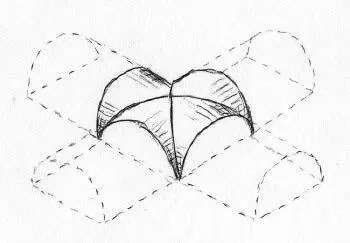

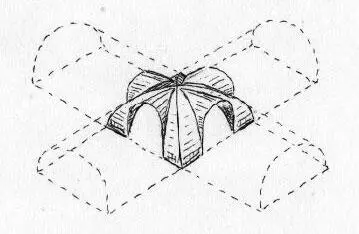

Рис. 2.13. Условная схема сложения сомкнутого, крещатого и крестового сводов из фрагментов цилиндрического [45]

Если мы уберем из двух скрещенных сводов «косынки» (их называют распалубками ) и оставим четыре нижних треугольника (эти детали именуются лотками ), то получим квадратный в плане свод, похожий на тюбетейку. Он называется сомкнутым или монастырским . Такой свод должен стоять на сплошных стенах; конечно, в них можно прорезать арочные проемы. В принципе, данной конструкции уже достаточно, чтобы построить скромную бесстолпную церковь: нужно лишь разместить сверху декоративную главку с крестом, а с востока пристроить полукруглое сооружение – абсиду , в которой разместится алтарная часть.

Рис. 2.14. Спасо-Преображенский собор. Архитектор Григорий Фёдоров. 1713 г. Углич, Россия [46]

Лотки можно использовать и по-другому: замкнуть, например, ими с торцов полуциркульный свод, чтобы зрительно сделать перекрываемое помещение не столь вытянутым вдоль одной из осей и композиционно подчеркнуть значимость центра зала.

Четыре другие детали – распалубки – особенно важны в истории архитектуры. Во-первых, их можно врезать сверху в цилиндрический свод большего диаметра, тогда получится что-то вроде чердачных окошек. Перекрытое такой конструкцией пространство сразу станет более светлым и нарядным, а контуры потолка обретут ритм и, если смотреть снизу, избавятся от монотонности, заставляя взгляд следовать за сложными изгибами криволинейных поверхностей со стрельчатыми очертаниями.

Рис. 2.15. Санта Мария делла Виттория. Архитектор Карло Мадерна. 1605–1620 гг. Рим, Италия [47]

Во-вторых, если распалубки с четырех сторон включить в уже знакомый нам сомкнутый свод, то получится свод крещатый (точнее, распалубки дальше от центра трансформируются в цилиндрический свод на вертикальных стенах). Это хороший способ приукрасить ту самую, перекрытую четырьмя лотками, церквушку. Теперь в ней будет больше света и меньше нагрузка на стены, ведь под распалубкой их можно вообще не строить, сделав окно хоть до самой земли. Кроме того, в плане получается храм «под крестом», что само по себе должно нравиться исповедующим христианство.
