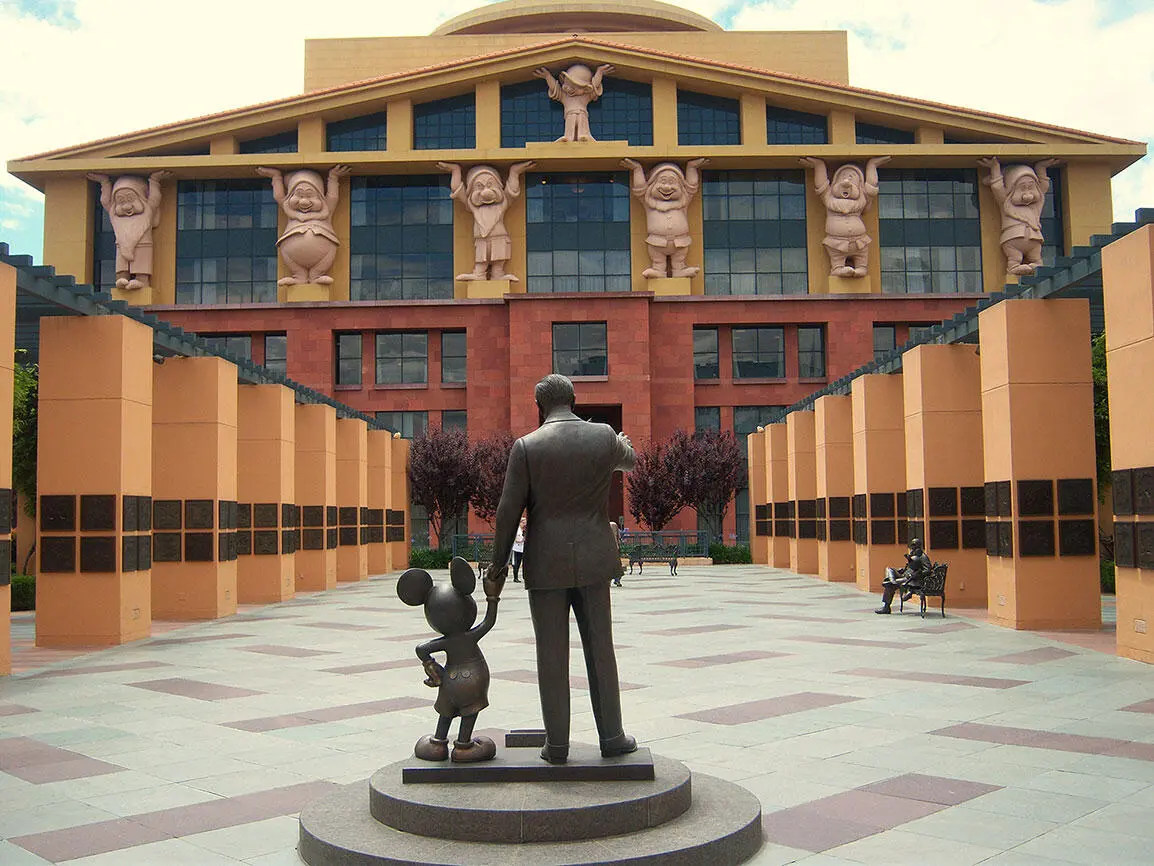

Рис. 1.32. Здание управления Бербанкской команды студии Уолта Диснея. Архитектор Майкл Грейвс. 1986–1991 гг. Бербанк (Калифорния), США [32]

С тех пор, как люди отказались от шалашей и вигвамов и начали возводить дома с вертикальными стенами, вопрос, как сделать над ними крышу и потолок, стал главным в зодчестве. Перекрыть помещение деревянными балками – самое простое и эффективное решение, но только в том случае, когда будущие балки – большие и стройные деревья – растут в вашей местности, а вас при этом мало интересует, что будет со зданием лет через сто. Горизонтальные перекрытия из камня, если не делать их слишком длинными, могут служить тысячелетиями, рассказывая потомкам о богатстве и могуществе заказчика, будь то царь или доблестные жители демократического полиса. Но, чтобы построить такое сооружение, нужно найти подходящую каменоломню, вырубить балки огромных размеров и, демонстрируя незаурядную изобретательность, доставить их к месту строительства. Монтаж подобных зданий требовал применения сложных механизмов – подъемных кранов, похожих на современные, только с мускульной силой вместо моторов. Кстати, об этом редко пишут, но с финансовыми ограничениями заказчики вынуждены были считаться и в древние времена. Витрувий, например, весело рассказывает, как тщеславный подрядчик попробовал изобрести собственный способ доставки каменных балок, при котором буксирные тросы предварительно наматывались на них, как на гигантские катушки. Поскольку в процессе движения влекомые лошадьми и мулами канаты разматывались неравномерно, снабженные с торцов колесами балки все время сворачивали с пути и их приходилось откатывать назад. Таким образом, новаторский метод транспортировки поглотил все выделенные на строительство средства.

На протяжении многих веков люди искали способ делать горизонтальные перекрытия примерно так же, как строят стены, – из отдельных небольших камней. В основном строили ложные арки и своды (конечно, это теперь понятно, что они были «ложными»). Приемы были разными, но суть одна: камни каждого вышележащего слоя постепенно сдвигались, нависая над перекрываемым пространством, пока не упирались в такие же, выдвинутые с противоположной стороны. От падения их удерживал собственный вес и вес уложенных сверху камней. Верхний ряд мог и не смыкаться, тогда над оставшимся пролетом помещалась небольшая плита или две под углом, как в карточном домике. Так устроены, например, ходы в египетских пирамидах.

Рис. 2.1. Церемониальная арка. IX век. Лабна, Юкатан, Мексика [33]

Особенно эффективно данный способ работал в круглых в плане сооружениях. Каждый нависающий над предыдущим ряд кладки замыкался в кольцо. Уложенные по кругу камни плотно упирались друг в друга боковыми гранями и уже не могли упасть.

Быть может, именно эта конструкция навела какого-то древнего гения на мысль о создании настоящей арки, где камни, располагаясь по дуге, плотно упирались бы друг в друга. Для этого достаточно было сделать их трапециевидными (или оставить прямоугольными, но применить клиновидные швы со связующим раствором).

Использование арки с такой «классической» геометрией давало сразу несколько преимуществ. Прежде всего, стало гораздо проще изготавливать и доставлять материалы на стройплощадку. Но главное приобретение было в другом.

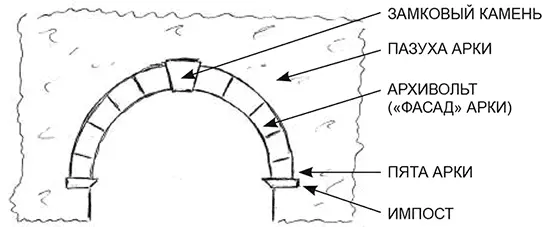

Рис. 2.2. Структура арочной конструкции [34]

Во-первых, камень или кирпич работали теперь не на изгиб, к чему они очень плохо приспособлены, а на сжатие, где их ресурс почти бесконечен. Это давало возможность перекрывать значительно бо́льшие пространства.

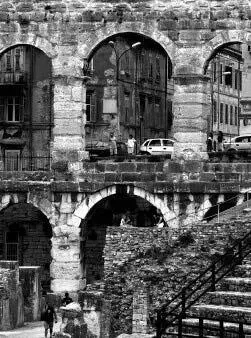

Рис. 2.3. Амфитеатр. I век. Пула, Хорватия [35]

Во-вторых, арка просто красива. В ней есть естественная грация, как в выгнутой спине царственного животного или в изгибе змеи. «Serpens immenses sinuatur in arcus» («Змея огромная согнулась дугой») – это пример из латинско-русского словаря. Словом arcus в латыни зовется немало вещей, породненных схожестью формы. Арка радостна, как радуга, упруга, как лук для стрельбы, величава, как излучина реки. Кстати, славянский корень «лук» также используется в русскоязычной архитектурной терминологии. Лучковый фронтон назван так из-за сходства его очертаний с древним стрелковым оружием.
