Устройству обрешётки предшествует монтаж карнизной планки (фартука – капельника) к стропилам. Планка крепится на саморезах по металлу с плоской головкой.
Далее накатывается одна полоса гидроветрозащитной мембраны. К стропилам мембрана крепится при помощи строительного степлера. Мембрана не должна провисать в пролёте между соседними стропильными ногами. К карнизной планке мембрана крепится с помощью самоклеящейся двухсторонней акриловой ленты.
Сверху на мембрану по стропильным ногам набиваются элементы контр-обрешётки. Длина элемента находится как ширина полотна мембраны за вычетом ширины нахлёста полотен. Для крепления элементов контр-обрешётки необходимо использовать гвозди с насечками (ершёные гвозди), которые должны заходить в тело стропил минимум на 50 мм, либо саморезы той же длины в сочетании с обычными гвоздями. Использовать «чёрные» саморезы не допускается.
Далее монтируется обрешётка в пределах ширины одного полотна мембраны. Стык элементов обрешётки производится только на опорах. Опорами для элементов обрешётки являются элементы контр-обрешётки. Стык элементов обрешётки в пролёте между соседними элементами контр-обрешётки не допускается. Шаг обрешётки выставляется с помощью шаблона либо по сторонам соседних досок, обращённым к свесу ската «по низам», либо по сторонам, обращённым к вершине ската «по верхам». Использовать шаблон, который устанавливается в пространство между соседними досками обрешётки не допускается.
Необходимо так же обратить внимание на то, что шаг между 1-ой и 2-ой досками обрешётки отличается от шага между остальными досками.
Между досками обрешётки соседних скатов, которые сходятся в вершине крыши, необходимо оставить зазор для выхода воздуха, вентилирующего подкровельное пространство (см. рисунок 4.7).

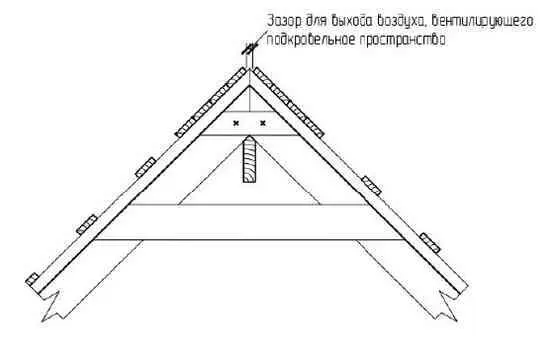

Рисунок 4.7 – Зазор для выхода воздуха, вентилирующего подкровельное пространство

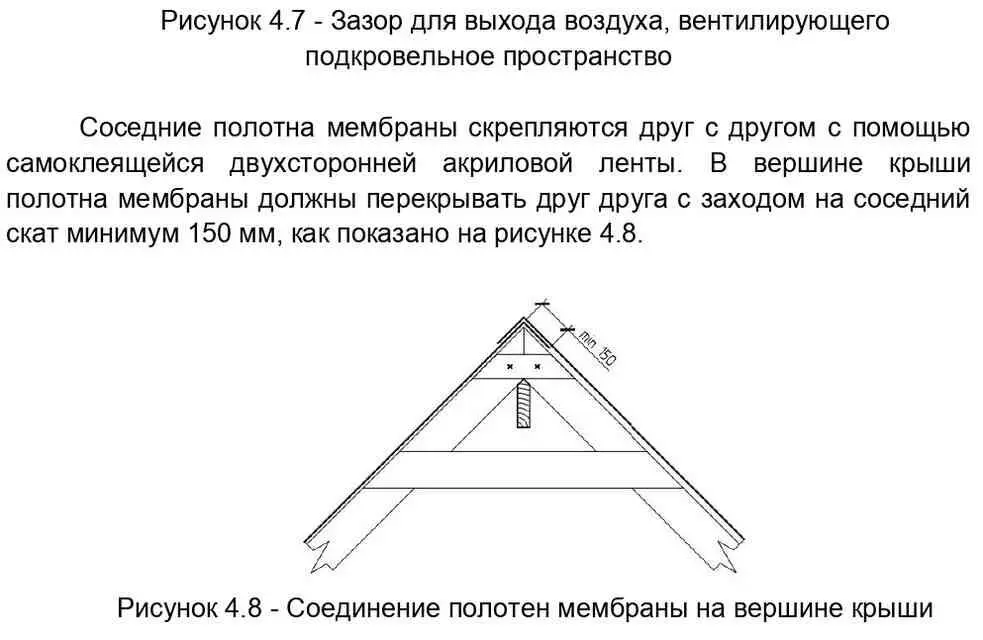

Рисунок 4.8 – Соединение полотен мембраны на вершине крыши
В качестве кровельного материала рекомендуется использовать металлочерепицу со следующими характеристиками:
– толщина металла: 0,5 мм;
– толщина защитного полимерного покрытия: 0,25 – 0,50 мм;
– содержание цинка: 275 г/м 2.
Резка листов металлочерепицы (при необходимости) производится электрическими просечными ножницами по металлу, либо специальной насадкой на дрель для резки металлочерепицы типа «Grand Line – Стальной бобёр», либо электролобзиком с лезвием по металлу.
К доскам обрешётки листы металлочерепицы крепятся кровельными саморезами с шайбой и уплотнительной прокладкой. В правильно закрученном саморезе прокладка сжата лишь слегка.
Саморезы вкручиваются в лист металлочерепицы в области, где он контактирует с обрешёткой. Эта область находится по центру между соседними гребнями волн. Саморез должен располагаться ниже ступеньки листа металлочерепицы на 10…15 мм.
Монтаж листов металлочерепицы рекомендуется производить справа-налево. В этом случае очередной лист накладывается сверху на уже смонтированный.
Монтировать листы можно так же и слева-направо. В этом случае очередной лист подсовывается под уже смонтированный. Это довольно удобно, но существует вероятность повредить защитное полимерное покрытие во время подсовывания листа.
Оптимальное количество рядов листов металлочерепицы по высоте ската при данных габаритах скатов – 2 ряда. При большем количестве рядов ошибки, которые были допущены при укладке листов каждого предыдущего ряда, будут увеличиваться при переходе к листам последующего ряда. Однако не рекомендуется использовать листы металлочерепицы длиной более 4 м. В противном случае повышается вероятность смятия листа во время выгрузки или укладки на скат.
По окончании укладки листов металлочерепицы монтируются доборные элементы кровли.
Сначала монтируется торцевая планка.
Для крепления торцевой планки на крайние стропильные ноги набиваются торцевые доски. Торцевая доска должна быть выше обрешетки на высоту профиля металлочерепицы. Минимальный нахлёст элементов торцевой планки – 100 мм.
Допускается использовать карнизные и торцевые планки с толщиной металла меньше, чем у листов металлочерепицы, но не менее 0,40 мм. Особенности монтажа торцевой планки показаны на рисунке 4.9.
