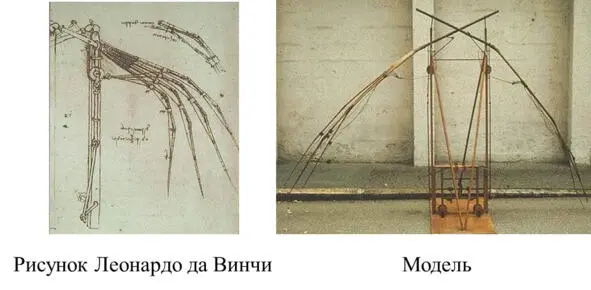

Рисунок Леонардо механизма крыла и его модель (рис. 1.2).

Рис. 1.2. Механизм крыла

Пример 1.3. Воздушный винт – вертолет 7 7 Manuscript B, folio 83 v. Leonardo da Vinci

Вот, что говорил Леонардо про устройство винта: «Я полагаю, что, если это устройство винта правильно изготовить, то есть если винт сделать из льняной ткани и поры ткани пропитать крахмалом, а за счет механизма придать быстрое вращательное движение винту, то это устройство поднимется в воздух.

Наружный край винта должен быть из проволоки толщиной с веревку, и от окружности до середины должно быть восемь локтей.

Я говорю, что когда прибор этот, сделанный винтом, сделан хорошо, т.е. из полотна, поры которого прокрахмалены, и быстро приводится во вращение, что названный винт ввинчивается в воздух и поднимается вверх. В качестве примера беру я широкую и тонкую линейку, которая стремительно быстро бросаема в воздух; ты увидишь тогда, что твоя рука движется в направлении пересечения с названной доской.

Сделай, чтобы арматура вышеназванного [полотна] была изготовлена из тонких длинных трубок. Можно сделать себе маленькую модель из бумаги, ось которой – из тонкого листового железа, закручиваемая с силой, и которая, будучи отпущена, приводит во вращение винт» 8 8 Manuscript В. 83 v. Leonardo da Vinci .

Рисунок воздушного винта может быть датирован между 1483—1486 гг.

Это – один из самых известных рисунков Леонардо да Винчи. Некоторые эксперты идентифицировали механизм как предок вертолета. К рисунку дано всего лишь одно примечание – диаметр воздушного винта до 5 метров, использовать при изготовлении тростник, льняную ткань и трос. Леонардо предполагал, что механизмом будут управлять четыре человека, которые будут находиться на центральной платформе и за счет ручных рычагов предавать вращательное движение винту. Машина, разработанная Леонардо, вероятно, никогда не оторвалась бы от земли и не смогла бы перемещаться. А вот если бы увеличить движущую силу (вместо человеческой), то машина вполне могла бы подняться в воздух и перемещаться в пространстве. Зная о других разработках Леонардо, также можно утверждать, что, применив дополнительные устройства, полетом можно и управлять. Скорее всего, мысль использовать этот винт его далее не заинтересовала. Применить другую двигательную силу в то время было просто невозможно. Поэтому больше всего разрабатывалось механизмов, имеющих пассивную тягу, – механизмы с крыльями (планеры). А также механизмы с движущимися крыльями после наблюдения за птицами. Леонардо был очень наблюдательный человек, и все свои наблюдения пытался суммировать.

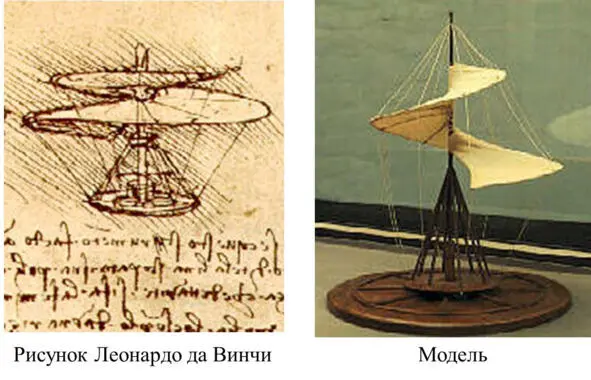

Рисунок Леонардо винта и его модель (рис. 1.3).

Рис. 1.3. Воздушный винт – вертолет

Пример 1.4. Планер с хвостом для управления полетом

Леонардо писал в своих исследованиях: «Названная птица должна при помощи ветра подниматься на большую высоту, и в этом будет ее безопасность, потому что даже в случае, если б ее постигли все ранее названные опрокидывания, у нее есть время вернуться в положение равновесия, лишь бы члены ее были большой стойкости, способные упомянутыми выше средствами противостоять стремительности и импульсу спуска – связками из прочной дубленой кожи и веревочными сухожилиями из прочнейшего сырцового шелка. И пусть никто не возится с железным материалом, потому что последний быстро ломается на изгибах или изнашивается, почему и не следует с ним путаться» 9 9 V.U. 8 r. Leonardo da Vinci .

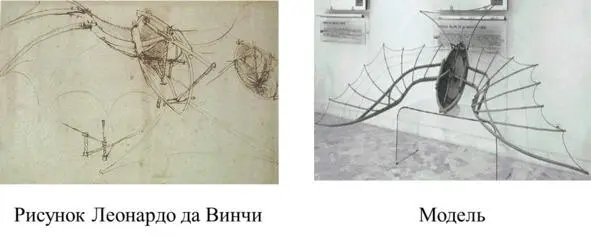

Рисунок Леонардо планера и его модель (рис. 1.4).

Рис. 1.4. Планер с хвостом для управления полетом

Пример 1.5. Структура крыла

Леонардо писал: «Помни, что птица твоя должна подражать не иному чему, как летучей мыши, на том основании, что ее перепонки образуют арматуру, или, вернее, связь между арматурами, т. е. главную часть крыльев. И если бы ты подражал крыльям пернатых, то [знай, что] у них, из-за того, что они сквозные, – более мощные кости и сухожилия, т. е. перья их друг с другом не соединены и сквозь них проходит воздух. А летучей мыши помогает перепонка, которая соединяет целое и которая не сквозная» 10 10 V.U. 16 r. Leonardo da Vinci .
