Заготовку трубопровода для санитарно-технических систем ведут по поточно-операционному методу с применением конвейеров. Обрабатываемая деталь передается конвейером от операции к операции, начиная с перерезки труб и заканчивая сборкой в узел.

Процесс изготовления узлов осуществляется следующим образом. Трубы со склада подаются в цех и укладываются на стеллаж-бункер суточного запаса. Трубы из бункера в соответствии с замерным эскизом поступают на разметочный стол трубоотрезного станка, где рабочий отмечает место перерезания трубы. После этого слесарь включает трубоотрезный станок и перерезает трубы на весь комплект заготовок по данному эскизу. На конце труб он наносит условный знак – требуемый вид обработки – и сбрасывает их в желоб трубоотрезного станка. Затем комплект труб вместе с эскизом сбрасывают в ячейку конвейера, который все время движется и доставляет детали к трубонарезным станкам. После нарезки трубы конвейером подаются к трубогибочным станкам. На одном из них изгибают трубы диаметром до 25 мм, а на другом – диаметром до 50 мм. Далее заготовки собирают в монтажные узлы согласно эскизам, навертывают на трубы фасонные части, а также арматуру.

Собранные узлы трубопроводов конвейером доставляются к месту опрессовки их сжатым воздухом на герметичность в ванне с водой. После опрессовки узлы поступают на верстак для комплектования, при котором проверяют соответствие эскизу деталей узла, добавляют необходимые стандартные детали (например, сгоны) и комплектуют этажестояк. Проверенные и скомплектованные детали связывают проволокой в пакет, привязывают к нему металлическую бирку с шифром этажестояка, а затем электрической талью по монорельсу направляют на склад готовой продукции.

При изготовлении сварных узлов детали трубопровода снимают с конвейера и помещают на секционный стеллаж, откуда подают к сверлильному станку, где сверлят отверстия для приварки муфт. От сверлильного станка детали подают в кабину сварщика для приварки муфт. После сварки детали передают для навертывания арматуры, а затем на конвейеры для опрессовки.

В отделение комплектации радиаторы доставляют в контейнерах на тележке для перегруппировки их на механизме ВМС-111М, затем их спрессовывают и укладывают в контейнер готовой продукции.

Трубы и фасонные части завозят в цехи по обработке чугунных канализационных труб и укладывают в стеллажи. Отсюда трубы поступают на разметочные верстаки для разметки по эскизу, а затем к станкам для перерезки и перерубки. После этого заготовленные детали труб и фасонные части на сборочных верстаках по эскизам собирают в узлы и заделывают раструбы.

После необходимой выдержки узлы укладывают на стеллажи, откуда направляют на склад готовой продукции. Такой же технологический процесс заготовки трубопровода применяют в случае отсутствия конвейера, но при этом детали передают от операции к операции специальными тележками, передвигаемыми вручную, или посредством подвесных корзин, перемещаемых электрической талью по монорельсу.

Чтобы определить неплотность в соединениях, собранные детали и узлы или линии трубопровода испытывают воздухом в ванне, наполненной водой. Для этой цели концы заготовки закрывают заглушками, из которых одна глухая (рис. 2.1, а ), а вторая сквозная (рис. 2.1, б) с отверстием для подачи воздуха от компрессора. Заглушенную деталь опускают в ванну с водой, после чего открывают кран на воздушном шланге, соединенном с компрессором. Появившиеся воздушные пузырьки указывают места неплотного соединения деталей. Закрытие концов деталей заглушками с резьбой отнимает много времени. Более удобными являются быстросменные эксцентриковые заглушки. Их свободно надевают на конец трубы и закрывают, просто нажимая на эксцентриковую ручку.

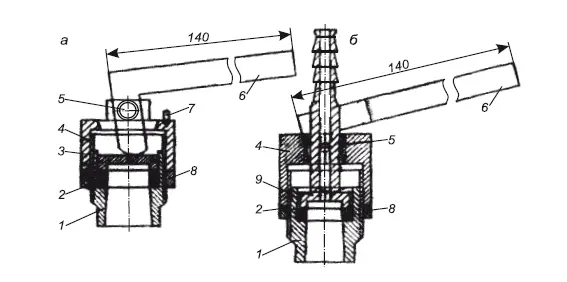

Рис. 2.1. Эксцентриковые заглушки: а – глухая; сквозная; 1 – корпус; 2 – резиновое кольцо; 3 – упорный поршень; 4 – крышка; 5 – ось; 6 – эксцентриковая ручка; 7 – упор; 8 – контргайка; 9 – штуцер

Детали и узлы санитарно-технических систем должны быть испытаны на месте их изготовления:

♦ детали и узлы трубопроводов систем отопления – гидравлическим давлением 0,8 МПа или пневматическим давлением 0,15 МПа;

♦ детали и узлы трубопроводов систем холодного и горячего водоснабжения – гидравлическим давлением 1МПа или пневматическим давлением 0,15 МПа, смывные и переливные трубы – гидравлическим давлением 0,2 МПа или пневматическим 0,15 МПа;
