В ЕМС установлены следующие категории размеров: номинальные, конструктивные и натурные. Номинальные размеры указывают расстояние между модульными разбивочными осями здания или условные (номинальные) размеры конструкций с учетом монтажных зазоров и швов. Конструктивные размеры – это проектные размеры объемно-планировочных и конструктивных элементов, они отличаются от номинальных на величину нормированных зазоров и швов. Натурные размеры – это фактические размеры изготовленных конструкций или объемно-планировочных элементов.

Жилые и общественные здания, у которых все несущие и ограждающие конструкции состоят из крупноразмерных деталей, изготовленных на заводах, называют полносборными. Полносборными из бетонных или железобетонных деталей строят почти половину зданий.

В зависимости от конструктивной схемы несущего остова полносборные здания делятся на бескаркасные крупноблочные, бескаркасные крупнопанельные и каркасные.

Бескаркасные здания представляют собой жесткую и устойчивую коробку из взаимосвязанных наружных и внутренних стен и перекрытий. Наружные и внутренние стены здания воспринимают нагрузки от междуэтажных перекрытий и покрытия.

Общественные многоэтажные здания чаще всего возводят с продольными несущими стенами. В зависимости от ширины здания может быть не одна, а две внутренние продольные стены. Поперечные стены в таких зданиях устраивают в лестничных клетках, в местах, где проходят дымовые и вентиляционные каналы, или по проекту (рис. 1.5, а, б). Бескаркасные крупнопанельные здания бывают с тремя продольными несущими стенами и с поперечными несущими стенами, устанавливаемыми с малым или большим шагом друг от друга (рис. 1.5, в).

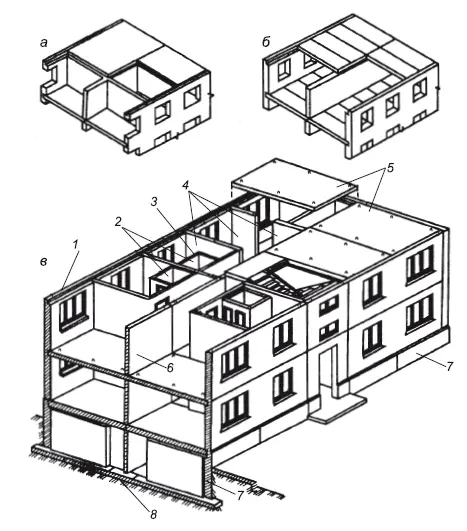

Рис. 1.5. Конструктивные схемы бескаркасных зданий: а – с поперечными и продольными несущими стенами; б – с продольными несущими стенами; в – крупнопанельный дом с поперечными несущими стенами; 1 – наружные панели; 2 – санитарно-технические кабины; 3 – ненесущие перегородки; 4 – несущие стены-перегородки; 5 – панели перекрытий; 6 – внутренняя продольная стена; 7 – цокольные панели; 8 – блоки фундамента

Каркасные здания – это промышленные многоэтажные общественные и административные здания. Каркасные здания бывают с полным каркасом (рис. 1.6, а, б ), когда колонны в здании устанавливают во всех точках пересечения осей планировочной сетки, и с неполным каркасом, когда колонны располагаются лишь по внутренним осям, а наружные стены также несущие (возводятся из мелких камней или блоков).

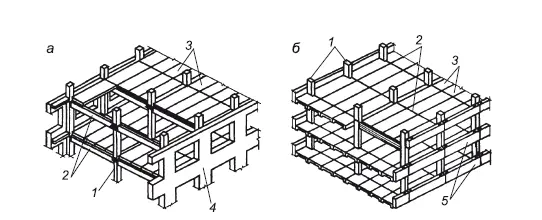

Рис. 1.6. Конструктивные схемы каркасных зданий: а – с самонесущими стенами; б – с навесными стенами; 1 – колонны; 2 – ригели; 3 – плиты перекрытий; 4 – стены самонесущие; 5 – навесные панели

Каркас состоит из колонн, ригелей, которые образуют несущие геометрические рамы, воспринимающие вертикальные и горизонтальные нагрузки здания. Кроме того, жесткость каркаса обеспечивается плитами-распорками, укладываемыми в междуэтажных перекрытиях между колоннами.

Строительное производство слагается из отдельных строительных процессов, протекающих в определенной последовательности на строительно-монтажной площадке и имеющих конечной целью возведение новых зданий и сооружений. Возведение зданий и сооружений связано с выполнением в определенной технологической последовательности разнообразных строительных работ, которые делят на общестроительные, отделочные, специальные, транспортные и погрузочно-разгрузочные.

К общестроительным относят следующие виды работ:

♦ земляные – разработка котлованов, траншей под фундаменты зданий, планировка площадок, транспортирование, обратная засыпка и уплотнение грунта;

♦ свайные – забивка свай и устройство свайных фундаментов;

♦ каменные – возведение стен, столбов и других конструктивных элементов зданий из кирпича, искусственных и природных камней, мелких блоков и других каменных материалов;
