Перекрытия совмещают ограждающие и несущие функции. Междуэтажные перекрытия 6 разделяют в здании смежные по высоте помещения.

Перекрытие над подвалом называется цокольным 13, а над верхним этажом – чердачным.

Перегородки 5 разделяют внутреннее пространство здания в пределах одного этажа на отдельные помещения. Перегородки в отличие от стен не воспринимают нагрузки.

Крыша – ограждающая и несущая конструкция – защищает здание от атмосферных осадков, от потерь теплоты через покрытие 10. Крыши бывают чердачными и бесчердачными. Последние выполняют функции крыши и потолка. Их называют совмещенными.

Совмещенная крыша состоит из железобетонных несущих элементов – плит или панелей перекрытия, пароизоляции, термоизоляции и рулонного кровельного ковра.

Лестницы располагают в помещениях с капитальными стенами (в лестничных клетках). Часть лестницы между площадками называют лестничным маршем 15.

Оконные проемы 4 устанавливают в наружных стенах, заполняют их оконными блоками.

Дверные проемы служат для входа в здание, перехода из одного помещения в другое или выхода на балкон.

Для отделки и украшения интерьера (внутреннего пространства здания) и экстерьера (фасада) используют различные виды штукатурок и архитектурные детали (рис. 1.2).

Цоколь 9 может быть отделан цементными или каменными штукатурками. В стенах устраивают ниши 2 прямоугольной, полуциркульной, круглой формы, которые оформляют тягами, пилястрами, колоннами. Внутри ниш часто устанавливают статуи, вазы или картины.

Пилястра 7 – плоский вертикальный выступ на поверхности стены – имеет базу, капитель, иногда каннелюры (продольные желобки). Колонны – вертикальные опоры – обычно круглого сечения с капителью, базой, пьедесталом.

Стены украшают различными карнизами, филенками 10, рустами 4 и лопатками (узкими вертикальными полосами). Карнизы бывают лобовыми, завершающими верх здания, или междуэтажными, отделяющими один этаж от другого. Филенки (рамки) окружают определенное поле стены, потолка, свода. Руст – это кладка или облицовка стены здания рустованными либо выпуклыми камнями. В некоторых случаях отдельные части фасада делают слегка выступающими. Выступы профилируют, образуя раскреповки 18.

Для продления срока службы штукатурки фасадов и защиты ее от атмосферных осадков карнизы устраивают с выносом от поверхности стены не менее чем на 25 см со слезником снизу. Верхние плоскости карнизов и тяг выполняют с уклоном 20 %. Кроме того, все архитектурные детали защищают металлическими покрытиями со свесами и слезниками (капельницами), а детали, выступающие от стены более чем на 50 см, и подоконные сливы независимо от их размеров покрывают оцинкованной кровельной сталью со свесом над деталью не менее 3 см.

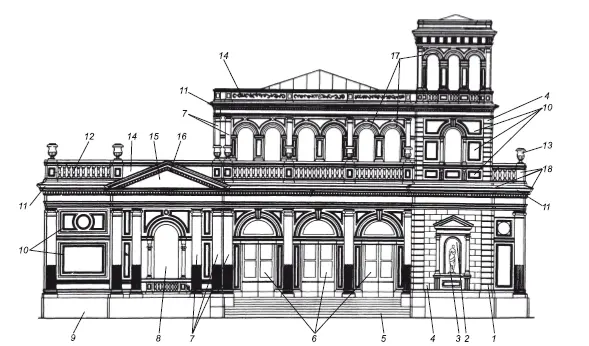

Рис. 1.2. Архитектурные элементы здания: 1 – рустованная лопатка; 2 – ниша; 3 – статуя; 4 – русты; 5 – лестница; 6 – двери; 7 – пилястра; 8 – окно; 9 – цоколь; 10 – филенки; 11 – лобовой карниз; 12 – балюстрада; 13 – акротеры (вазы); 14 – аттик; 15 – поле фронтона; 16 – фронтон; 17 – аркада; 18 – раскреповки

Рис. 1.3. Балкон (а), эркер (б) и лоджия (в):1 – ограждение балкона; 2 – стена эркера; 3 – поперечные стены здания

Окна 8 и двери 6 также могут служить украшением фасада. По форме они бывают прямоугольными, полуциркульными, круглыми, овальными. Оформляют их наличниками, карнизами, контрналичниками, сандриками. Под окнами делают пьедесталы, балюстрады 12. Полуциркульные двери и окна часто располагают рядом, образуя арку. Аркада 17 – это ряд повторяющихся одинаковых проемов, перекрытых арками.

Нижние наружные откосы оконных проемов выполняют из цементного раствора с железнением и затем покрывают кровельной оцинкованной сталью с уклоном от окон.

Стены часто завершают парапетами и аттиками 14. Парапет – стенка высотой 70 – 100 см, проходящая по краю крыши. Верхнюю часть парапета отделывают цементным раствором, железнят и покрывают оцинкованной сталью или облицовывают парапетными камнями.
