Ведение состава изделия может быть организовано как снизу вверх, когда сначала в системе создаются изделия-детали, из которых составляются сборочные единицы, агрегаты, системы и изделие в целом, так и сверху вниз, когда сначала создается объект «конечное изделие», определяется состав входящих в него систем, затем подсистем и т.д. до конкретной детали. На практике, как правило, используются оба подхода. Однако при проектировании сложных машиностроительных изделий превалирующим является вариант организации работ сверху вниз. В этом случае на этапе предварительной проработки определяется функциональный состав изделия и соответствующая ему структура на уровне агрегатов, систем и подсистем. Эта работа выполняется силами отдела проектов. Одним из результатов этой работы является дерево состава изделия (рисунок 1.6), ветвями которого являются объекты, дальнейшая детализация которых на этапе рабочего проекта проводится силами функциональных подразделений предприятия.

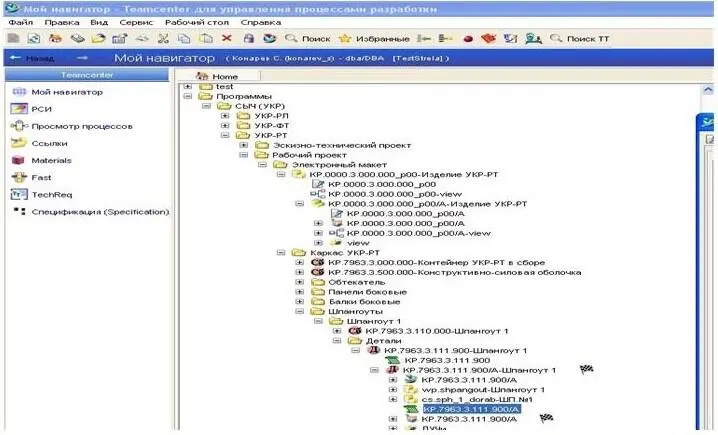

Рисунок 1.6 – Фрагмент окна PDM-платформы Teamcenter на предприятии ОАО «ПО «Стрела» – Дерево состава изделия (шпангоут)

3 Описание свойств изделия.

Каждое изделие обладает рядом свойств, характеристик. Эти свойства могут быть как уникальными для данного изделия (идентификация и наименование), так и общими, носящими универсальный характер. Например, самолет обладает летно-тактическими характеристиками, у двигателя есть высотно-скоростные характеристики, у локатора – дальность обнаружения цели в различных условиях. Большинство изделий имеют геометрическую форму. Для производства каждого изделия необходимы технические требования, или условия, или стандарт, в соответствии с которыми оно должно быть изготовлено, собрано, проконтролировано или испытано. Эти и другие данные используют на разных этапах жизненного цикла изделия для оценки его характеристик, доказательства их соответствия заданным требованиям, как исходные данные для проектирования конструкции и систем изделия, как информация для производства, эксплуатации и т.д.

Разнообразные данные, необходимые для описания изделия, обобщаются объектом «информационный набор» (рисунок 1.7).

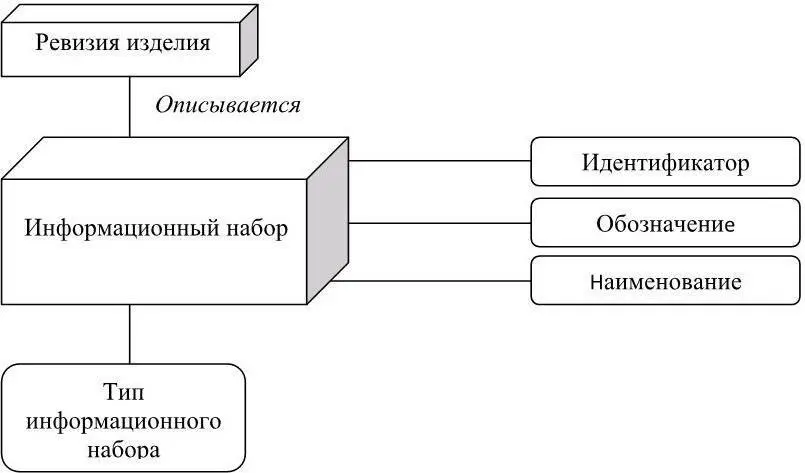

Рисунок 1.7 – Система объектов, описывающих изделие

Как и любой объект электронного описания изделия, информационный набор должен быть идентифицирован и поименован. Кроме того, информационные наборы могут быть разных типов. Тип информационного набора фактически определяет формат представляемых им данных, программные средства, применяемые для его создания, и средства, с помощью которых он может быть воспроизведен или использован в процессе жизненного цикла изделия. Объект «информационный набор» связывается с объектов «ревизия изделия», свойства которого он описывает. Тип информационного набора и соответствующие ему программные средства регистрируются в PDM-системе, обеспечивая возможность создавать, модифицировать, сохранять и использовать разнообразные описания свойств изделия из одной точки доступа.

Обязательным информационным набором, как правило, является геометрическая модель изделия выполненная с помощью CAD-системы, применяемой на предприятии. Иногда в проекте используют разные CADсистемы, например, при совместной разработке изделия в кооперации с другими предприятиями. В этом случае полезным оказывается представление геометрии изделия в нейтральном формате, читаемом встроенным в PDMсистему просмотровщиком. Такое «легкое» представление удобно также во всех случаях, когда потребителю информации достаточно только ознакомиться с уже готовым решением, но не модифицировать его. Другие информационные наборы используются в соответствии с принятыми стандартами и решаемыми задачами.

Совокупность определенных выше объектов представляет упрощенную логическую модель данных изделия машиностроительного производства, позволяющую построить его структуру и связать воедино всю информацию, описывающую изделие и его компоненты и тем самым построить электронное описание изделия.

4 Организация доступа к данным.

Объем информации, содержащейся в электронном описании изделия, чрезвычайно велик и требует некоторых усилий по обеспечению оперативного доступа пользователей к необходимым данным. Для того, чтобы пользователь мог работать с объектами базы данных PDM-системы, необходимо создать его точку входа в систему (обычно это домашняя папка или страница пользователя) с этими объектами. Данная связь осуществляется путем создания стандартизованной системы папок, размещаемой в рабочем пространстве пользователя. Система папок как бы создает общие правила доступа к проектным данным и облегчает навигацию в базе данных. Следует подчеркнуть, что папки PDM-системы служат механизмом организации путей доступа к данным. Они в отличие от папок операционной системы могут поддерживать и иерархические структуры путей к данным. Содержательно система папок определяется характером работ предприятия. Как правило, целесообразно создать структуры, стандартизирующие доступ к проектным данным, стандартам и личным папкам пользователей.
