Для создания электронного описания изделия используют очень широкий спектр программных средств и систем, главная роль в котором, безусловно, принадлежит системе управления данными продукта – PDMсистеме (Product Data Management – управление данными продукта). Под управлением PDM-системы создается, организуется в законченную структуру и сохраняется информация, составляющая предмет электронного описания изделия [51].

Рассмотрим основные задачи, решаемые на различных этапах жизненного цикла изделия с помощью PDM-системы.

1 Ведение модели организационной структуры предприятия.

Именно с моделирования организационной структуры начинается процесс внедрения PDM-системы на любом предприятии, осваивающем информационные технологии. Для моделирования организационной структуры в большинстве случаев достаточно следующих информационных объектов (рисунок 1.2).

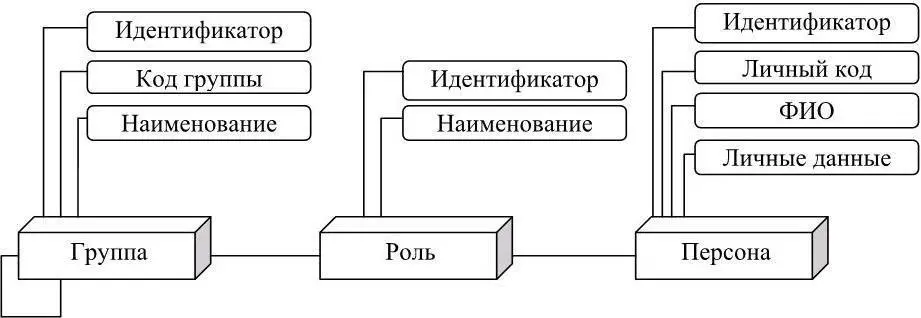

Рисунок 1.2 – Схема объектов для моделирования оргструктуры [52]

Группа – описывает подразделения организационной структуры предприятия.

Персона – содержит сведения о работниках предприятия, имеющих доступ к PDM-системе.

Роль – указывает на функцию, выполняемую персоной в производственном процессе.

Набор этих объектов позволяет вести любую иерархическую структуру организации.

Введем иерархическую структуру предприятия ОАО «ПО «Стрела» (рисунок 1.3). В приведенной структуре не рассматривается система управления персоналом.

2 Ведение состава изделия.

Основу электронного описания изделия составляет иерархическое представление его структуры. Рассмотрим конструкции, используемые при создании такого представления.

Упрощенная схема объектов, идентифицирующих изделие, представлена на рисунке 1.4.

Под изделием понимается все то, что уже производится или может быть произведено. Это может быть самолет, агрегат, элемент силовой конструкции, подшипник, насос, фильтр, крепежное изделие и т.д. Изделие может быть простым, состоящим из одной детали, и сложным – сборочная единица, узел, агрегат, система. Для того, чтобы различать изделия, они должны иметь уникальный идентификатор. Кроме того, каждое изделие имеет свое обозначение и наименование, а также некоторый набор описательных атрибутов.

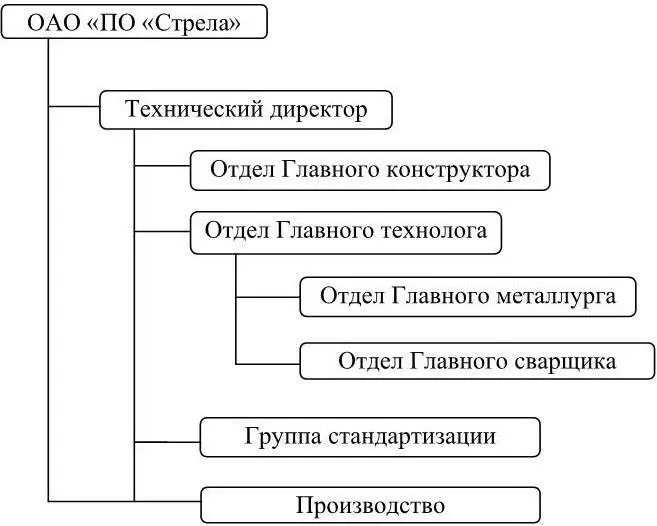

Рисунок 1.3 – Модель организационной структуры ОАО «ПО «Стрела»

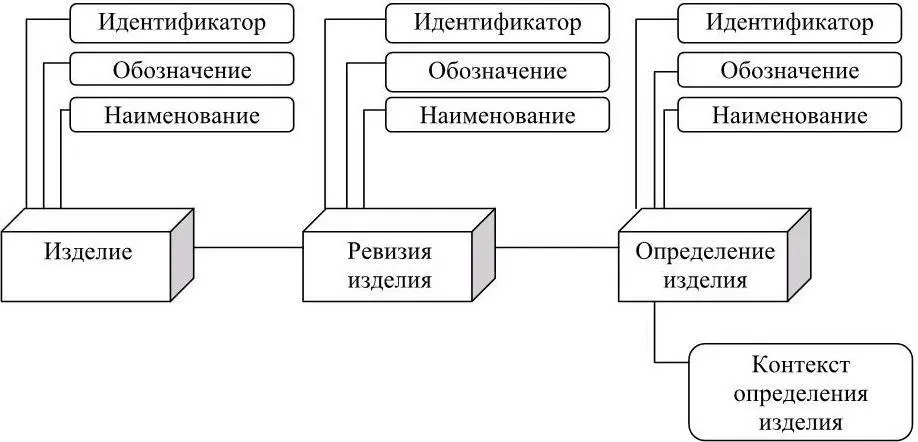

Рисунок 1.4 – Упрощенная схема объектов, идентифицирующих изделие

Процесс разработки, как правило, носит итерационный характер. Уточняются требования к изделию, появляются новые решения, вносят свои коррективы технологии производства и условия эксплуатации. Для отражения изменений, не влияющих на функциональность и взаимозаменяемость изделия, используется объект «ревизия изделия». У изделия может быть одна или несколько ревизий. Для конкретизации состава ревизии изделия используют объект «определение изделия». Определение изделия всегда рассматривается в некотором контексте. Контекст фактически определяет категорию разработчиков и/или пользователей электронного описания изделия. Конструктор, разрабатывающий изделие, формирует его структуру чаще всего по функциональному принципу – система, подсистема, блок и т.д. Технолог, проектирующий сборку какого-либо агрегата, включает в его состав части систем, размещенных в этом агрегате. Эксплуатанта состав изделия интересует с точки зрения того, как оно обслуживается. Поэтому изделие должно быть определено по крайней мере в трех контекстах – как спроектировано, как построено и как эксплуатируется.

Определение изделия связывается с составляющими изделиями с помощью объекта «отношение между изделиями» (рисунок 1.5).

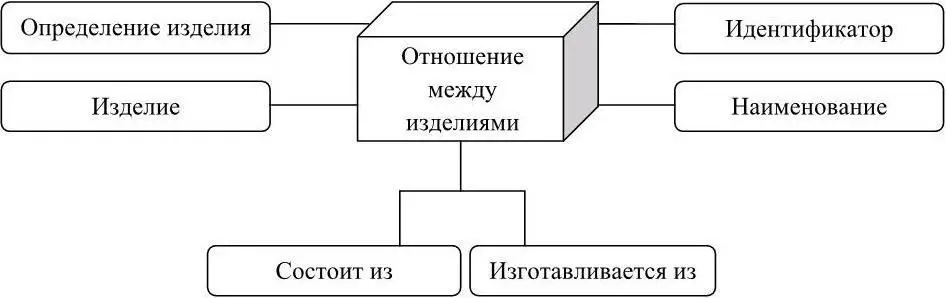

Рисунок 1.5 – Упрощенная схема объектов, описывающих отношения между изделиями

Отношения между изделиями могут быть разных типов, среди которых наиболее используемыми являются «состоит из» и «изготавливается из».

На этапе конструкторской проработки совокупность этих типов определений изделия позволяет однозначно определить состав изделия и применяемые материалы [51].
