С приближениемϕк нулю работа адгезии переходит в работу когезии, равную W k =2σ 12. Таким образом, ГИМ 1 должен хорошо смачивать защищаемую поверхность 2, что характеризуется большим значением cosϕ 1, но плохо смачивается водой 3, что характеризуется малым значением cosϕ 2.

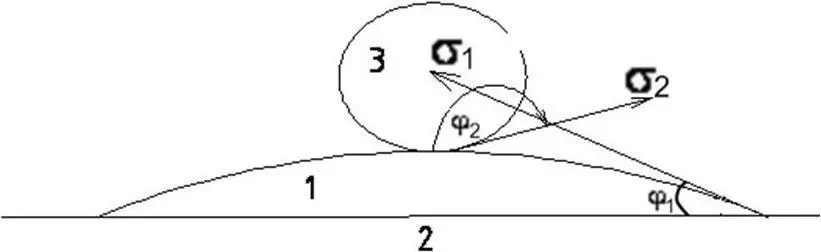

ϕ 1– краевой угол смачивания между фазами 1 и 2;
ϕ 2– краевой угол смачивания между фазами 1 и 3.
Рисунок 10 – Схема действия сил поверхностного натяжения на поверхности гидроизоляционного материала, смачиваемого водой
Таким образом, необходимо сочетать факторы, способствующие понижению σ 23и повышению σ 13, с экспериментальным определением величины углаϕи вычислением обеих значений cosϕ.
Если ГИМ при испытании не дает тупого угла смачивания водой (отрицательного значения cosϕ), то на поверхность конструктивного материала следует нанести тонкий слой пленкообразного гидрофобного вещества. Создание гидрофобной поверхности (наружной и внутри пор) является одним из основных условий хорошей гидроизоляции.
Несмачиваемость поверхности гидроизоляционного слоя – необходимое, но не достаточное условие эффективной защиты конструкции от воздействия воды, т.к. последняя может проникать в материал вследствие капиллярного подсоса. В зависимости от степени гидрофобности стенок капилляра, их способности смачиваться водой изменяется высота или глубина подсоса воды. Если стенки капилляров гидрофобны, то вода в них не заходит, а оказавшаяся в них вода опустится ниже уровня окружающей водной среды.

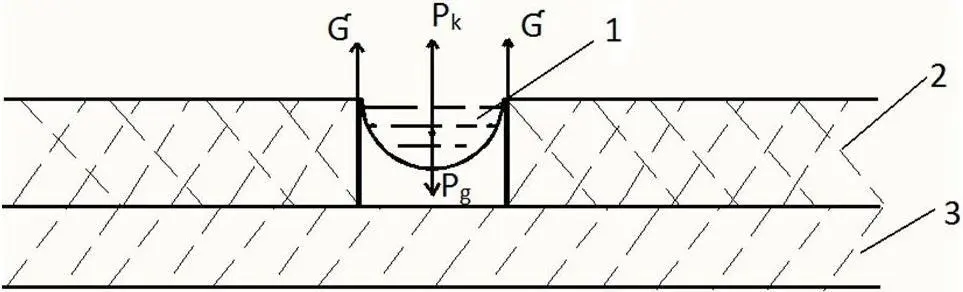

Проникание воды в капилляры и поры материала предотвращается давлением, возникающим на менисках и направленным вдоль оси. Схема действия сил в капилляре гидрофобного материала представлена на рисунке 11.
1 – вода; 2- слой гидроизоляционного материала; 3- конструкция.
Рисунок 11 – Схема действия сил в капилляре
Величина капиллярного давления воды рассчитывается по формуле где σ – поверхность натяжения воды на границе с воздухом (при 20 °C равно 72,8 дин/см);
g – ускорение свободного падения, 9,81 м/с 2;
ϕ— краевой угол смачивания у менисков;
cosϕ— характеристика смачивания;
r – радиус капилляров или пор, см.
Таким образом, для повышения качества ГИМ необходимо уменьшать «r», увеличивать «ϕ».
Это достигается:
1) уменьшение «r»: максимальным уплотнением гидроизоляционной массы;
проектированием состава зернистой смеси ГИМ по принципу наибольшей плотности с последующим заполнением оставшихся пустот вяжущим веществом;
2) увеличение «ϕ» у менисков: достигают теми же способами, что и при снижении смачиваемости наружной поверхности гидроизоляционного покрытия (гидрофобизация).
Необходимо также предохранять поверхность изоляционного покрытия от посторонних наносов, не допуская механического проникновения их в поры. Наносы, обычно гидрофильные по своей природе, уменьшают краевой угол смачивания.
Таким образом, для предотвращения проникания капиллярной воды необходимо повышать плотность слоя изоляции и снижать полярность поверхности внутренних пор, капилляров и других полостей в материале, в том числе путем предварительной гидрофобизации заполнителей физической или химической адсорбцией.
Однако, проникновение воды вовнутрь ГИМ может происходить и вследствие диффузии ее от мест с большей концентрацией в места с меньшей концентрацией. Местами концентрации воды являются «внутренние дефекты» структуры (гидрофильные частицы твердой высокодисперсной фазы), а также поверхностноактивные вещества (ПАВ), коллоидно растворяющие воду.
Для замедления диффузии необходимо:
1) не допускать в вяжущем водорастворимых примесей;
2) ограничивать в вяжущем содержание ПАВ с тем, чтобы после объединения вяжущего с минеральными компонентами не оставалось ПАВ в свободном состоянии;
3) тщательно обрабатывать композиционные смеси в мешалках.
3.2 Регулирование структурно-механических свойств ГИМ
Наряду с гидроизолирующей способностью ГИМ должны обладать достаточной прочностью, деформативностью и рядом других свойств.
Свойства ГИМ зависят от состава и структуры материалов, т.е. количество и качества вяжущего вещества, качества и количества наполнителей и заполнителей, технологии приготовления ГИМ, пористости материала. Основное свойство ГИМ – механическая прочность, определяемая при определенной температуре и скорости приложения нагрузки – обусловлено в основном прочностью вяжущего вещества оптимальной структуры, соотношением фаз и качеством заполнителя. Под соотношением фаз понимают количественное (по массе) соотношение дисперсной среды (С) и дисперсной фазы (Ф), т.е. С/Ф. Дисперсная среда в разных ГИМ – вода (цемент, бетон), битум, полимер, олигомер, коллоидный или истинный раствор и др., а дисперсная фаза – цемент и другие минеральные вяжущие, порошкообразные или иные наполнители.
