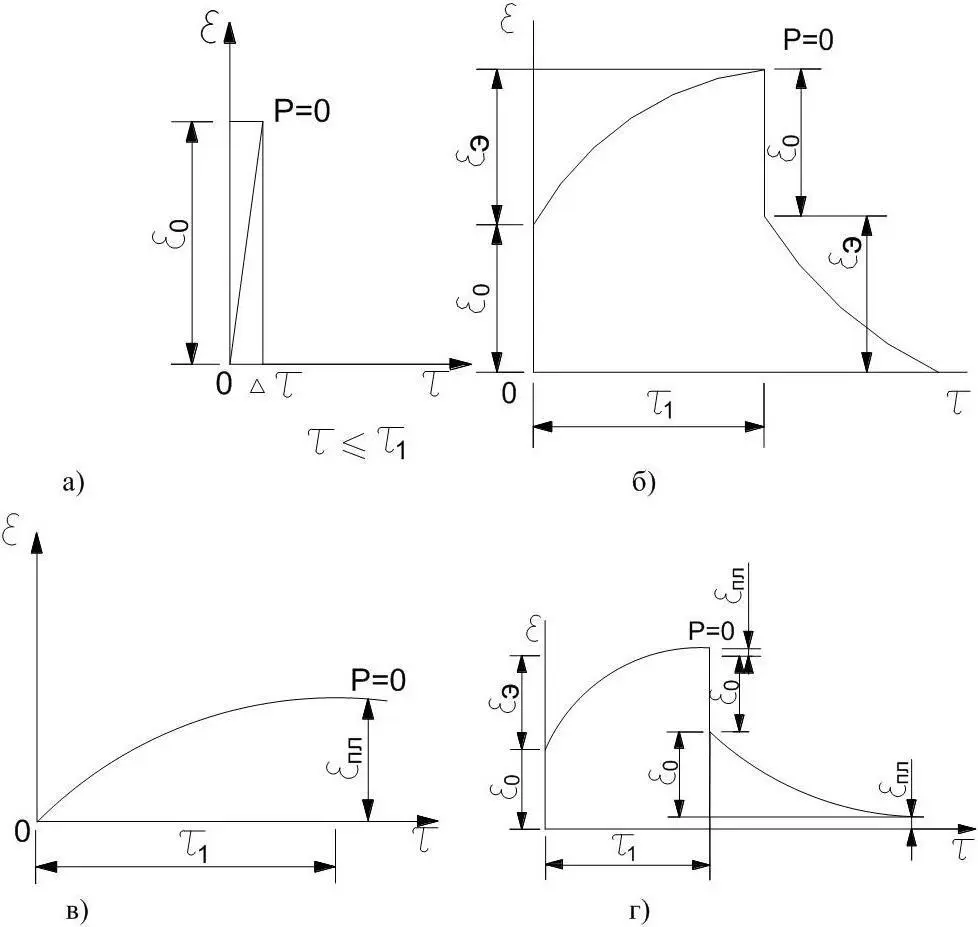

а – упругая деформация; б – упругоэластическая деформация; в – пластическая деформация; г – упруговязкопластическая деформация

Р – нагрузка; ε о– упругая деформация; ε э– эластическая деформация; ε пл– пластическая деформация

Рисунок 4 – Графики зависимости деформаций (ε) от времени (τ) действия нагрузок

Рисунок 5 – График текучести (а) и ползучести (б)

Материал, подвергшийся воздействию внешних сил, способен самопроизвольно снимать часть внутренних напряжений за счет молекулярных перемещений и перестройки структуры со снижением упругой энергии и переходом ее в теплоту до состояния устойчивого равновесия в новых условиях. Процесс снижения напряжений в материале при постоянной деформации, строго зафиксированной жесткими связями, называется релаксацией. Время, в течение которого напряжение в материале понижается в е=2,72 раза, называется временем или периодом релаксации (Q). У жидких ГИМ Q~10 ±10с, у твердых Q~10 10с и более (т. е. десятки, сотни лет). С повышением температуры и при отсутствии химических превращений период релаксации уменьшается.

При малых периодах наблюдения (нагружения), значительно (в несколько десятичных порядков) меньших периода релаксации материал ведет себя как упругохрупкое тело, а при длительных периодах воздействия нагрузки (наблюдения) тот же материал, даже под воздействием собственной массы, обнаруживает ньютоновское (вязкое) течение (лед).

Вязкое течение может наблюдаться при эксплуатации ГИМ на вертикальных поверхностях. Его значение рассчитывают по формуле

где Е – жесткость;

Q – период релаксации.

Таким образом, удлинение материала без разрывов будет зависеть от жесткости Е и времени релаксации Q.

Прочностные свойства характеризуют способность материала не разрушаясь сопротивляться внутренним напряжениям, возникающим под воздействием механических, тепловых и других факторов. Для ГИМ прочность выражается пределом прочности при разрыве, сжатии, сдвиге, пределом упругости и т.д.

Эти величины являются условными, т.к. зависят от методики испытания материалов и, как правило, не учитывают продолжительности действия нагрузки.

Если для ГИМ с кристаллизационной структурой эти условные показатели хрупкого разрушения можно считать достоверными вследствие огромных периодов релаксации, то в отношении вязко-пластичных материалов при испытании следует учитывать фактор времени.

В случае нехрупко-пластичного разрушения образца обычно определяют лишь условный предел прочности, принимая за него величину частного от деления нагрузки, при которой происходит нарастание деформаций без увеличения усилия (регистрируется на шкале силоизмерителя), на площадь начального поперечного сечения образца в форме цилиндра или призмы. Полимеры испытывают при температуре 20 °C.

Изучая кинетику развития деформаций при постоянной нагрузке или кинетику развития напряжений при постоянных деформациях, получают числовые данные для построения реологических кривых в системе координат ε/σ, где ε – градиент скорости деформации.

По реологической кривой устанавливается предельное напряжение сдвига σ к, соответствующее пределу текучести материала.

Сопротивление материала ударному действию нагрузки измеряется количеством работы, затрачиваемой на разрушение образца, принятого по стандарту, отнесенной к единице его объема (кг·см/см 3) или к площади поперечного сечения (кг·см/см 2).

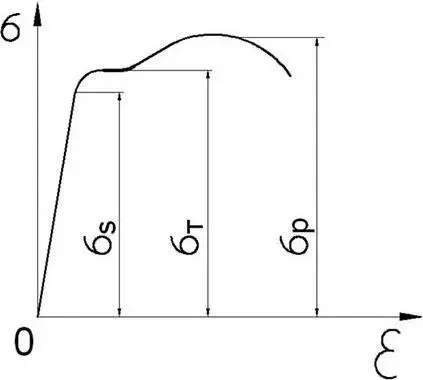

σ s– предел упругости; σт – преде л текучести; σ р– предел прочности

Рисунок 6 – График предельных напряжений

где σ – напряжения; ε – деформации; η – текучесть

Рисунок 7 – Реологическая кривая

Твердость – способность материала сопротивляться проникновению в него других, более твердых тел. Метод определения твердости основан на вдавливании в испытуемый образец стального шарика или на перемещении по поверхности образца специального твердого наконечника (индентора). Мерой твердости служит отношение нагрузки к площади отпечатка.
