Владимир Турчанинов - Технология кровельных и гидроизоляционных материалов

Технология – наука о процессах и способах производства. Химическая технология – наука о методах и процессах химической переработки сырья в продукты, материалы и изделия.

При большом разнообразии технологии ГИМ можно выделить ряд типичных процессов и переделов общих для многих технологий. К ним относятся: подготовительные работы, перемешивание отдозированных компонентов, формование смеси и ее уплотнение, специальная обработка материалов и изделий.

Цель подготовительных работ – придание сырью технологичного состояния, удобного для прохождения его по всей последовательности технологических операций. В них входят: дробление, помол, распушка и другие способы диспергирования сырья; фракционирование и очистка поверхности частиц; обогащение, т.е. повышение однородности сырья по массе и по качественным показателям. Эти операции зачастую совмещаются с физико-химической обработкой с целью повышения активности поверхности частиц или изменения ее полярности, поверхностного натяжения и др. К подготовительным операциям относятся также нагревание компонентов, высушивание и увлажнение.

Перемешивание отдельных сырьевых компонентов и всей смеси – основная технологическая операция. При перемешивании наблюдаются процессы смачивания, растворения, набухания, формирования гетерогенных многофазных систем.

В производстве кровельно-гидроизоляционных и антикоррозионных материалов, особенно с использованием полимеров, выбор типа смесителя определяет качество перемешивания, структуру (на микро- и макроуровне) готовой продукции.

Наиболее распространено механическое перемешивание в роторных смесителяхпринудительного действия.

Основой частью таких смесителей служит ротор, т.е. вращающийся вал с насаженным на нем фигурным валком. В рабочей камере смесителя расположены два валка, вращающихся навстречу друг к другу с разными скоростями. В камеру с помощью плунжера периодически подается перемешиваемая масса из отдозированных компонентов. Выгрузка перемешанной смеси осуществляется через днище, оборудованное скользящей дверцей, приводимой в действие пневмоцилиндром.

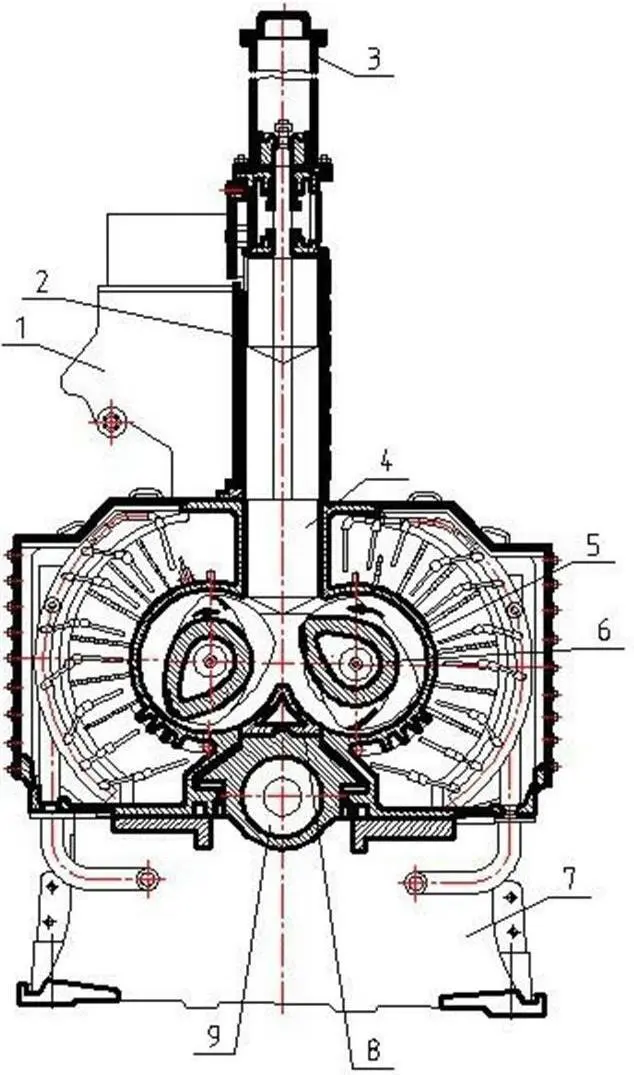

1 – загрузочная воронка; 2 – откидная дверца; 3 – пневматический цилиндр; 4 – запирающее устройство; 5 – камера смесителя; 6 – фигурные смесительные роторы; 7 – фундаментная чугунная плита; 8 – скользящая дверца разгрузочного устройства; 9 – пневматический цилиндр для перемещения нижнего затвора

Рисунок 12 – Роторный смеситель

Наряду с роторными используются смесители других конструкций как периодического, так и непрерывного действия: барабанные – стальные цилиндры, вращающие на цапфах; лопастные – имеют два лопастных вала, вращающихся навстречу друг к другу с разной скоростью и перемешивающие смесь в горизонтально либо вертикально расположенном корпусе; валковые – со смешением на вальцах, вращающихся навстречу друг другу при некотором зазоре между ними; червячные – типа шнеков; гравитационные – со свободным перемешиванием при падении смеси под действием силы тяжести.

Смесители СМБ.Имеют два вала, оборудованные Z-образными лопастями и расположенными в корпусе, состоящем из двух полуцилиндров. Привод от электродвигателя осуществляется на один из роторов, а на второй передается через шестереночную пару, расположенную снаружи корпуса. Смесь пластифицируется при прохождении ее через узкий зазор между корпусом и поверхностью ротора.

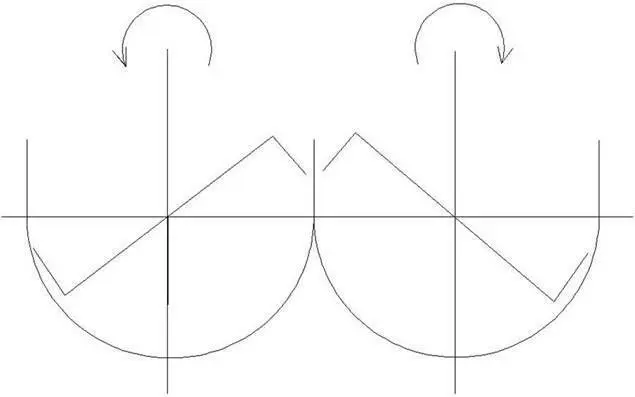

Рисунок 13 – Схема смесителя СМБ

Для выгрузки готовой смеси корпус посредством винтового механизма поворачивается вокруг оси приводного вала ротора на угол от 120° до 130°.

Некоторые смесители СМБ разгружаются посредством шнека, расположенного в нижней части корпуса. Рабочий объем смесителей: 100, 200, 400, 600 дм 3.

Резиносмеситель (РС).Перемешивание осуществляется двумя роторами. У смесителя вместо крышки корпуса сверху располагается поршень с пневматическим приводом. В закрытом положении поршень увеличивает поверхность пластификации и качество ее. Возрастает производительность смесителя. Смесь выгружается через низ рабочей камеры, днище которой состоит из двух створок, открывающихся при помощи гидропривода. Рабочий объем смесителей 72, 250 и 600 дм 3.
