Валентин Красник - Правила устройства электроустановок в вопросах и ответах. Глава 1.8. Нормы приемо-сдаточных испытаний. Пособие для изучения и подготовки к проверке знаний

Вопрос 65.У каких трансформаторов производится измерение сопротивления короткого замыкания?

Ответ. Измерение производится у трансформаторов 125 МВ-А и более. Для трансформаторов с РПН сопротивление короткого замыкания измеряется на основном и обоих крайних ответвлениях.

Значения сопротивления короткого замыкания не должны превышать значения, определенного по напряжению КЗ трансформатора на основном ответвлении, более чем на 5 % (п. 7).

Вопрос 66.Какие трансформаторы подвергаются испытаниям бака с радиаторами и как настоящее испытание производится?

Ответ. Испытаниям подвергаются все трансформаторы, кроме герметизированных и не имеющих расширителя. Испытание производится:

у трансформаторов напряжением до 35 кВ включительно – гидравлическим давлением столба масла, высота которого над уровнем заполненного расширителя составляет 0,6 м, за исключением трансформаторов с волнистыми баками и пластинчатыми радиаторами, для которых высота столба масла принимается равной 0,3 м;

у трансформаторов с пленочной защитой масла – созданием внутри гибкой оболочки избыточного давления воздуха 10 кПа;

у остальных трансформаторов – созданием избыточного давления азота или сухого воздуха 10 кПа в надмасляном пространстве расширителя.

Продолжительность испытания во всех случаях – не менее 3 ч. Температура масла в баке при испытаниях трансформаторов напряжением до 150 кВ включительно – не ниже 10 °C, остальных – не ниже 20 °C.

Трансформатор считается маслоплотным, если при осмотре после испытания течь масла не обнаружена (п. 9).

Вопрос 67.Каковы правила испытания трансформаторного масла?

Ответ. Свежее масло перед заливкой вновь вводимых трансформаторов, прибывающих без масла, должно быть испытано по показателям табл. 1.8.33 (пункты 1–6, 7-12 таблицы).

У трансформаторов напряжением до 35 кВ масло рекомендуется испытывать по показателям пп.1–7 табл. 1.8.33, такая же рекомендация действительна и для трансформаторов напряжением 110 кВ и выше, а у трансформаторов с пленочной защитой масла – дополнительно по п.10 этой таблицы.

У трансформаторов напряжением 110 кВ и выше, а также блочных трансформаторов собственных нужд рекомендуется производить хроматографический анализ растворенных в масле газов.

У трансформаторов мощностью до 630 кВ-А проверку масла допускается производить только по пп. 1 и 2 (визуально) табл. 1.8.33 (п. 13).

Вопрос 68.Каковы должны быть результаты при испытании трансформатора включением толчком на номинальное напряжение?

Ответ. В процессе 3-5-кратного включения трансформатора на номинальное напряжение не должны иметь место явления, указывающие на неудовлетворительное состояние трансформатора.

Трансформаторы, смонтированные по схеме блока с генератором, рекомендуется включать в сеть подъемом напряжения с нуля (п. 14).

Вопрос 69.Каковы должны быть измеренные значения сопротивления изолинии каскадных трансформаторов тока?

Ответ. Должны быть не менее приведенных в табл. 1.8.13 (п. 1).

Таблица 1.8.13

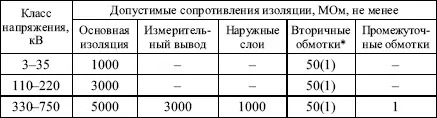

Сопротивление изоляции каскадных трансформаторов тока

Сопротивления изоляции вторичных обмоток приведены: без скобок – при отключенных вторичных цепях; в скобках – с подключенными вторичными цепями.

Вопрос 70.Каковы должны быть измеренные значения tg δ, приведенные к температуре 20 °C?

Ответ. Такие измеренные значения должны быть не более указанных в табл. 1.8.14 (п. 2).

Таблица 1.8.14

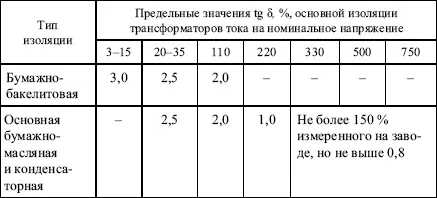

Значения tg δ основной изоляции трансформаторов тока

Вопрос 71.Какая изоляция трансформаторов тока испытывается повышенным напряжением промышленной частоты 50 Гц?

Ответ. Испытывается следующая изоляция:

основная изоляция – значения испытательного напряжения приведены в табл. 1.8.16;

изоляция вторичных обмоток – значение испытательного напряжения вместе с присоединенными к ним цепями принимается равным 1 кВ (п. 3).

Вопрос 72.Каковы правила снятия характеристик намагничивания?

Ответ. Характеристика снимается повышенным напряжением на одной из вторичных обмоток до начала насыщения, но не выше 1800 В. При наличии у обмоток ответвлений характеристика снимается на рабочем ответвлении.
