Валентин Красник - Правила устройства электроустановок в вопросах и ответах. Глава 1.8. Нормы приемо-сдаточных испытаний. Пособие для изучения и подготовки к проверке знаний

Вопрос 54.Какова продолжительность проверки работы электродвигателя на холостом ходу или с ненагруженным механизмом?

Ответ. Продолжительность такой проверки должна быть не менее 1 ч (п. 5).

Вопрос 55.Как определяются условия включения трансформаторов?

Ответ. Такое определение следует производить в соответствии с указаниями завода-изготовителя (п. 1).

Вопрос 56.Каким должно быть сопротивление изоляции обмоток трансформаторов напряжением до 35 кВ включительно мощностью до 10 МВ-А т дугогасящих реакторов?

Ответ. Должно быть не ниже следующих значений (п. 2):

Вопрос 57.Каким должно быть сопротивление изоляции сухих трансформаторов при температуре 20–30 °C?

Ответ. Должно быть для обмоток с номинальным напряжением:

до 1 кВ включительно – не менее 100 МОм;

более 1 кВ до 6 кВ – не менее 300 МОм;

более 6 кВ – не менее 500 МОм (п. 2)

Вопрос 58.Каким должно быть сопротивление изоляции для остальных трансформаторов (кроме трансформаторов, рассмотренных в ответах на вопросы 56 и 57)?

Ответ. Это значение сопротивления изоляции, приведенное к температуре измерений на заводе-изготовителе, должно составлять не менее 50 % исходного значения (п. 2).

Вопрос 59.Каковы должны быть значения тангенса угла диэлектрических потерь (tg δ), приведенные к температуре измерений на заводе-изготовителе?

Ответ. Эти значения не должны отличаться от исходных значений в сторону ухудшения более чем на 50 %.

Измерения сопротивления изоляции и tg δ должны производиться при температуре обмоток не ниже:

10 °C – у трансформаторов напряжением до 150 кВ;

20 °C – у трансформаторов напряжением 220–750 кВ.

Измерение tg δ трансформаторов мощностью до 1600 кВ-А не обязательно (п. 2).

Вопрос 60.Каковы предельные значения испытательного напряжения при испытании изоляции обмоток вместе с вводами повышенным напряжением промышленной частоты?

Ответ. Эти значения приведены в табл. 1.8.12 (п. 3).

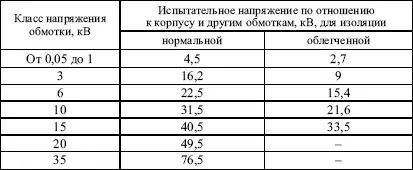

Таблица 1.8.12

Испытательное напряжение промышленной частоты внутренней изоляции силовых маслонаполненных трансформаторов и реакторов с нормальной изоляцией и трансформаторов с облегченной изоляцией (сухих и маслонаполненных)

Вопрос 61.Как производится измерение сопротивления обмоток постоянному току и каким должно быть его значение?

Ответ. Производится на всех ответвлениях. Сопротивление должно отличаться не более чем на 2 % сопротивления, полученного на таком же ответвлении других фаз, или от данных завода-изготовителя.

Значения сопротивления обмоток однофазных трансформаторов после температурного перерасчета не должно отличаться более чем на 5 % исходных данных (п. 4).

Вопрос 62.Каковы правила проверки коэффициента трансформации?

Ответ. Проверка производится на всех ступенях переключения. Коэффициент трансформации должен отличаться не более чем на 2 % значений, полученных на том же ответвлении на других фазах, или от данных завода-изготовителя. Для трансформаторов с РПН разница между коэффициентами трансформации не должна превышать значения ступени регулирования (п. 5).

Вопрос 63.У каких трансформаторов производятся измерения потерь холостого хода?

Ответ. Производятся у трансформаторов мощностью 1000 кВ-А и более при напряжении, подводимом к обмотке низшего напряжения и равном указанному в протоколе заводских испытаний (паспорте), но не более 380 В. У трехфазных трансформаторов потери холостого хода измеряются при однофазном возбуждении по схемам, применяемым на заводе-изготовителе (п. 7).

Вопрос 64.Каким должно быть измеряемое значение потерь холостого хода?

Ответ. У трехфазных трансформаторов при вводе в эксплуатацию соотношение потерь на разных фазах не должно отличаться от соотношений, приведенных в протоколе заводских испытаний (паспорте), более чем на 5 %.

У однофазных трансформаторов при вводе в эксплуатацию отличие измеренных значений потерь от исходных не должно превышать 10 % (п. 7).
