отсутствие или недостаточное крепление грунта;

превышение критической высоты разработки грунта без крепления;

нарушение правил разборки креплений;

скатывание по откосу грунта или камней на работающих в котловане;

несоблюдение безопасных способов погрузки грунта в транспортные средства.

При работе экскаваторы, бурильные и сваебойные установки должны устанавливаться на спланированную площадку и закрепляться инвентарными (переносными) упорами. Грунт, извлеченный из котлована или траншеи, следует размещать на расстоянии не менее 0,5 м от бровки выемки. При работе экскаватора запрещается производство каких-либо других работ со стороны забоя и нахождение людей в радиусе действия экскаватора плюс 5 м.

Минимальное расстояние по горизонтали от основания откоса выемки до ближайших опор машины допускается принимать в соответствии с табл. 8.1.

Таблица 8.1

Расстояние от основания откоса выемки до машины

Рытье котлованов и траншей с откосами без крепления в нескальных грунтах выше уровня грунтовых вод или в грунтах, осушенных с помощью искусственного водопонижения, допускается производить в соответствии с табл. 8.2.

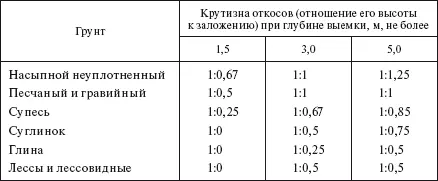

Таблица 8.2

Крутизна откосов при рытье котлованов без креплений

Примечание. При напластовании различных видов грунта крутизну откосов для всех пластов подлежит назначать по наиболее слабому виду грунта.

При загрузке автомобилей грунтом с помощью экскаваторов и кранов шоферу запрещается находиться в кабине автомашины, если она не оборудована защитным козырьком.

Производство земляных работ в зоне подземных коммуникаций (электрокабелей, газопроводов и пр.) допускается только по письменному разрешению организации, ответственной за эксплуатацию этих коммуникаций. К разрешению должен быть приложен план (схема) с указанием расположения и глубины заложения коммуникаций. До начала работ необходимо установить знаки, указывающие места расположения подземных коммуникаций. Земляные работы в зоне действия подземных коммуникаций должны производиться под наблюдением мастера, а в охранной зоне электрических кабелей, находящихся под напряжением, кроме того, и под наблюдением работников электрохозяйства.

Запрещается разработка грунта механизированным способом на расстоянии менее 2 м от боковой стенки котлована и менее 1 м под верхом трубы, кабелями других коммуникаций. Рытье котлована на глубину более 0,5 м непосредственно вблизи опоры линии электропередачи и в зоне расположения подземных коммуникаций должно производиться по наряду-допуску.

Разработка котлованов и траншей способом естественного замораживания без устройства креплений допускается на глубину до 4 м, если скорость и глубина промерзания обеспечивают безопасность работ. Разработку сухих песчаных грунтов следует производить независимо от их промерзания с установкой креплений или с устройством откосов.

При разработке грунта в зимних условиях необходимо производить прогрев грунта. На прогреваемом участке устанавливаются ограждения и предупредительные знаки.

При монтаже опор и фундаментов опор монтажная площадка принимается по акту организации, производящей монтаж. При приемке проверяют:

состояние и соответствие подъездных путей;

наличие наружных и подземных коммуникаций в зоне работы машины;

наличие источника электроснабжения необходимой мощности; расстояние от места монтажа до воздушной линии электропередачи.

Опоры и фундаменты опор следует устанавливать с использованием грузоподъемных машин, транспортных средств, такелажа, инструмента и приспособлений.

Перед подъемом опоры руководитель работ должен проверить исправность тяговых механизмов, такелажных приспособлений, правильность закладки якорей и установки расчалок, а также правильность и надежность крепления всего такелажа под нагрузкой. Для этого опора поднимается на высоту 200–300 мм и производится проверка правильного положения конструкций опоры. При обнаружении в процессе осмотра каких-либо недостатков опору следует опустить на землю и исправить все замеченные дефекты. После этого опору следует вновь поднять на 200–300 мм и повторить проверку. Подъем опоры в проектное положение разрешается только при полном отсутствии дефектов. Устранять дефекты на поднятой опоре запрещается.
