Примеры условного обозначения шин:

обычного профиля —8,25R20(240R508) или 8,25–20 (240–508), где 8,25 – ширина профиля шины, дюйм; 20 – посадочный диаметр, дюйм; 240 – ширина профиля шины, мм; 508 – посадочный диаметр, мм; R – радиальные;

широкопрофильная шина 1300x530—533, где 1300 – условный наружный диаметр; 530 – условная ширина профиля; 533 – условный диаметр обода.

Технические характеристики шин пневматических, применяемых для автомобильного транспорта и строительно-дорожных машин, приведены в табл. 6.25—6.28.

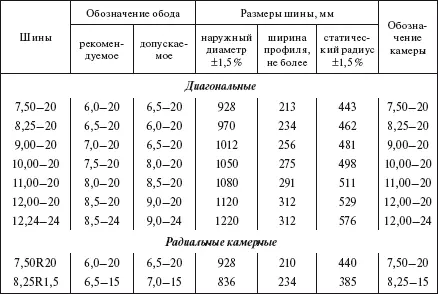

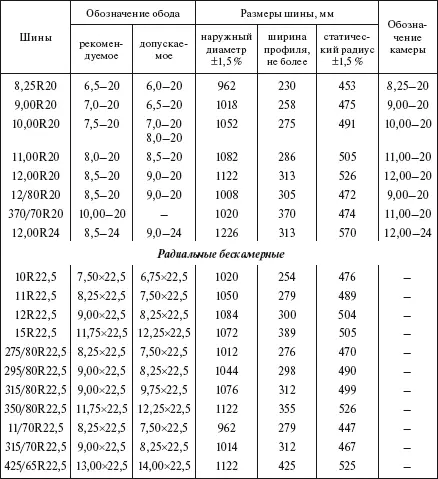

Таблица 6.25

Шины пневматические для грузовых автомобилей и автоприцепов (ГОСТ 5513-97)

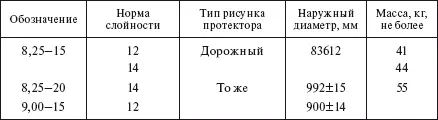

Таблица 6.26

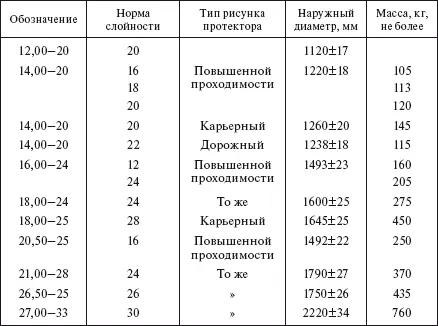

Шины пневматические для строительных, дорожных, подъемно-транспортных и рудничных машин (ГОСТ 8430–2003)

Примечания. 1. Шины с дорожным рисунком протектора предназначены для эксплуатации на дорогах с усовершенствованным покрытием I, II, III категорий.

2. Шины с рисунком протектора повышенной проходимости предназначены для эксплуатации в условиях бездорожья и на мягких грунтах.

3. Шины с карьерным рисунком протектора предназначены для эксплуатации в карьерах, рудниках и шахтах.

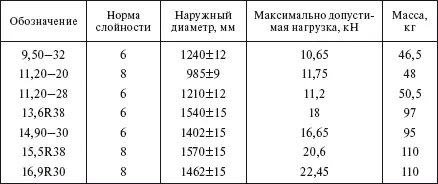

Таблица 6.27

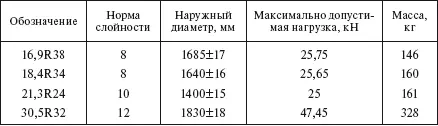

Шины пневматические для тракторов (ГОСТ 7463–2003)

Таблица 6.28

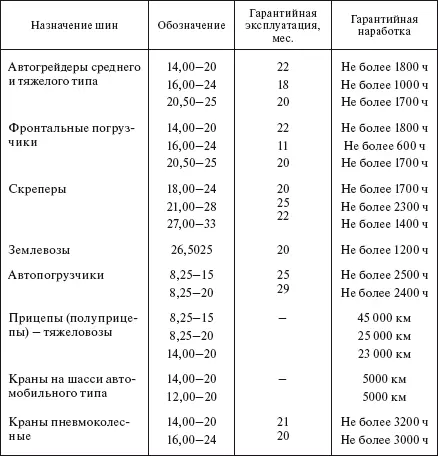

Гарантийная эксплуатация и наработка шин в пределах гарантийного срока (ГОСТ 8430–2003)

Технические характеристики стартерных аккумуляторных батарей приведены в табл. 6.29.

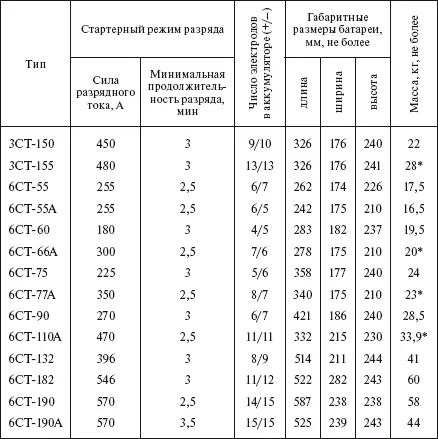

Таблица 6.29 Стартерные аккумуляторные батареи (ГОСТ 959—2002)

* Масса с электролитом; остальные данные для батарей без электролита.

На монтаже опор во всех ответственных элементах такелажа применяются стальные канаты (табл. 6.30).

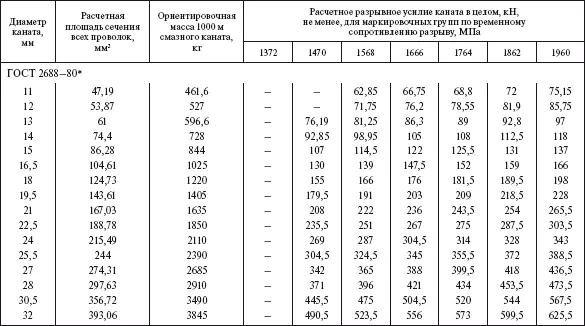

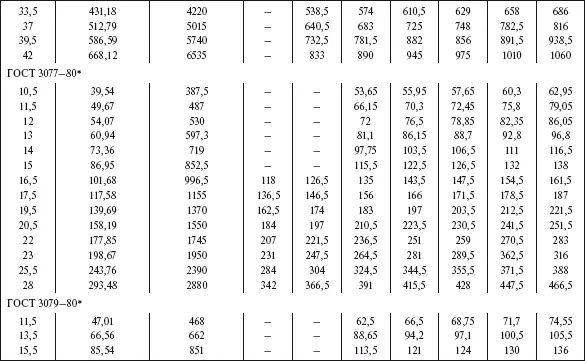

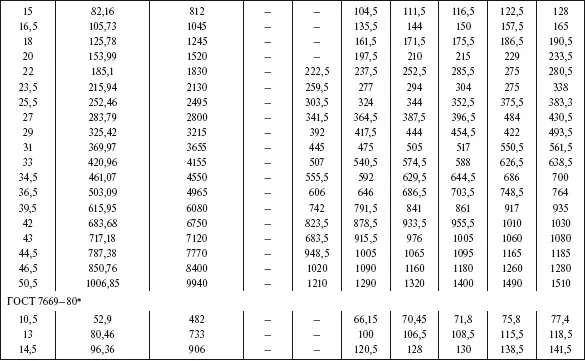

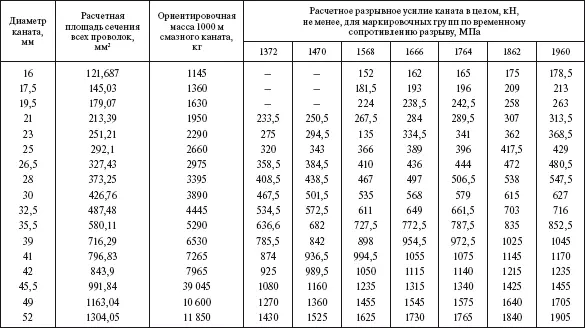

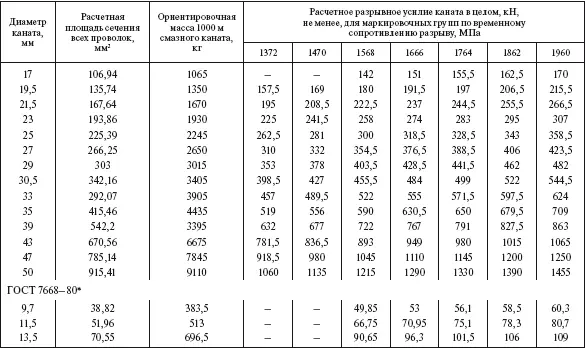

Таблица 6.30

Стальные канаты

Канаты типа ТК (с точечным касанием), имеющие одну органическую сердцевину следующих видов, различающихся по числу проволок в прядях.

Проволоки одинакового диаметра:

1) канат, состоящий из 6 х 19 = 114 проволок по ГОСТ 3070—88* для оттяжек и гибких связей, не подверженных изгибу;

2) канат, состоящий из 6 х 37 = 222 проволок по ГОСТ 3071—88* для лебедок, полиспастов, стропов и т. п.;

Проволоки различного диаметра (все канаты для лебедок, полиспастов, стропов и т. п.):

1) канат, состоящий из 6 х 37 = 222 проволок по ГОСТ 3079—80*;

2) канат, состоящий из 6 х 36 = 216 проволок по ГОСТ 7668—80*.

Для выполнения такелажных работ обычно применяются канаты с временным сопротивлением материала проволоки 1400–1600 МПа. Наибольшее допускаемое растягивающее усилие Р на канат определятся по формуле

Р = S/K,

где S – разрывное усилие каната в целом, принимаемое по данным справочников в зависимости от временного сопротивления материала проволоки; К – коэффициент запаса прочности каната (для грузовых канатов с машинным приводом он равен 5, с ручным приводом – 4, для стропов – 6, для оттяжек – 3,5).
