В архитектуре используются методы снижения радиолокационной заметности: отсутствие вертикальных поверхностей, скругленные углы. Корабль может принимать на борт легкий вертолет, однако его боевое использование ограничено.

ФРЕГАТ YUBETSU

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Ishikari DE 226 Ф. «Mitsui», Tama no 17.05.79 18.03.80 28.03.81

Yubari DE 227 Ф. «Sumitomo», Урага 09.02.81 22.02.82 18.03.83

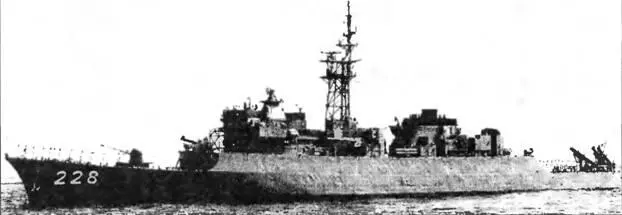

Yubetsu DE 228 Ф. «Hitachi», Майдзуру 14.01.82 25.01.83 14.02.84

Водоизмещение, т:

стандартное… 1470 1200 2*

полное… 1760 1*, 1450 2*

Главные размерения, м:

длина наибольшая… 91,85, 84,7 2*

ширина наибольшая… 10,8, 10,0 1*

осадка при полном водоизмещении… 3,6

Главная энергетическая установка:

тип… дизель-газотурбинная,

только с раздельной работой двигателей

количество х тип ГТД -

- суммарная мощность, л.с… 1 х ТМЗВ -24 700

количество х тип ДА,-

- суммарная мощность, л.с… 1 х 6DRV-35/44 - 4 700

количество гребных винтов…2 ВРШ

Скорость хода наибольшая, уз:

под ГТ…25

под ДД…19

Дальность плавания ходом 10 уз, мили… 13 800

Экипаж, чел.. 98, 90 2*

Вооружение:

комплексы противокорабельных ракет:

тип комплекса…«Harpoon»

количество ПУ х направляющих (тип ПУ)…2x4 (ТПК),2x2 (ТПК) 1*

боекомплект…8 ПКР RGM-84C, 4 ПКР RGM-84C:

Артиллерийские комплексы:

количество АУ х стволов (тип АУ).1 x 1 -76/62 («ОТО Breda DP»]

СУ…тип 2-21

количество АУ 2*стволов (тип АУ)…1 x 1 - 20/76-мм (Мк 15 «Vulcan Phalanx») 1*

Противолодочное:

количество ТА х труб (тип ТА)…2 х 3 -324-мм (тип 68)

тип торпед…89

количество РБУ х направляющих (тип РБУ). I х 4 -375-мм («Bofors» Mk 71 В4)

СУ противолодочного оружия…Мк 114 ASW FCS

Радиоэлектронное:

БИУС…OYQ-5

РЛС обнаружения. ВЦ и НЦ…OPS-28C 1*, OPS-28B

РЛС навигационная… OPS-19В

средства РТР…NOLQ-6C

активные средства РЭП…OLT-3

пассивные средства РЭП

(количество ПУ х направляющих)… SRBOC Мк 36 (2 х 6- 130-мм ПУ)

ГАС с подкильной антенной… OQS-4

1* На DE 227-DE 228 .

2* На DE 226 .

3* Зарезервировано место. В настоящее время не установлен .

Заказаны по программе 1977 г. Проект Ishikari разработан на основе проекта Chikudo с участием специалистов ВМС США. Фрегат предназначен для борьбы с подводными лодками в прибрежных районах. В то же время его вооружение позволяет поражать надводные корабли и вести борьбу со средствами воздушного нападения. У Ishikari гладкопалубный стальной корпус с надстройкой в центральной части. Корпус имеет значительные коэффициенты площади ватерлинии, в том числе и в носовой части. Почти на всем протяжении он имеет двойное дно. Междонное пространство используется в качестве топливных, масляных и водяных цистерн. Фрегат оснащен активной системой успокоения качки с бортовыми рулями. Все помещения оборудованы системой кондиционирования воздуха. Управление движением и маневрированием корабля, а также ГЭУ автоматизировано. ГТД и ДД работают через разобщительные муфты на главный первичный редуктор с раздвоением мощности, а затем с использованием двух вторичных редукторов на два вала. ГТД размещена в специальном модуле, на котором смонтированы газогенератор, его воздухоприемник и звукоизолирующий кожух, силовая турбина с кожухом и газовыхлопным патрубком. ДД также размещена на модуле. Модули ГЭУ снабжены амортизирующими опорами.

Yubari является развитием Ishikari. По архитектуре и конструкции корпуса, составу вооружения и оборудования он повторяет прототип. Различия заключаются в увеличенных размерах корпуса. Первоначально планировали построить серию из пяти однотипных кораблей. Однако ввиду их высокой стоимости ограничились двумя единицами. Кроме того, по мнению специалистов, Yubari и Ishikari не совсем соответствуют предъявляемым к ним требованиям. В частности, указывают на плохие мореходные качества, невысокую скорость хода, слабость противолодочного и зенитного вооружения (установленный ЗАК «Vulcan Pha-lanx» имеет ограниченные сектора обстрела).
