Ю. Апальков - Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

боекомплект…16 ЗУР

СУ…GWS 22 с РЛС типа 904

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…1x2 - 114/45 (Мк 6 «Vickers»)

СУ…MRS 3 GFCS с РЛС типа 903

количество АУ х стволов (тип АУ)…2x2 - 20-мм («Oerlicon» Мк 9)

Противолодочное:

количество ТА х труб (тип ТА)…2 х 3 -324-мм (Мк 32)

тип торпед…Мк 46 мод. 2; «Murene» 2*

Авиационное:

количество х тип вертолетов… 1 х «Couguar» 2*; 1 х «Bell» 260В 1*

оборудование ВПП… светотехническое

тип ангара… стационарный, палубный

Радиоэлектронное:

БИУС…SP 100

РЛС обнаружения ВЦ…тип 965/966

РЛС обнаружения НЦ…тип 9920 2*тип 994 1*

РЛС навигационная…тип 1006

средства РТР…UA 8/9, FH 12 и «Elta»

активные средства РЭП…тип 668

пассивные средства РЭП

(количество ПУ х направляющих)…2 х «Corvus» (3x8 ПУ),

«Barricade» (2 х 24-67-мм ПУ) ГАС с подкильной антенной…тип 184 М/Р

ГАС с подкильной антенной ЦУ… тип 170В 1*

ГАС бокового обзора и классификации

цели с подкильной антенной…тип 162М

1* На Ministro Zenteno .

2* На Condell и Lynch (после модернизации)

Корабли данного типа практически полностью повторяли проект Leander с расширенным корпусом - «broad beamed». Condell и Lynch изначально строились для ВМС Чили, a Ministro Zenteno и General Baquedano входили в состав флота Великобритании (соответственно Achilles и Ariadne). Первый передали Чили в сентябре 1990 г., а второй -в июне 1992 г. Lynch в 1989 г. на государственной верфи в Талкагуа-но прошел средний заводской ремонт с установкой ПКРК и модернизацией РТВ. На Condell подобный ремонт провели там же в 1993 г. Одновременно на корабле установили БИУС.

Ministro Zenteno и General Baquedano были отремонтированы и модернизированы (в частности, РЛС типа 994 заменили на более совершенную типа 992Q, демонтировали буксируемую ГАС и расширили ВПП для вертолета «Couguar») на верфи британских ВМС в Девонпорте непосредственно перед передачей их Чили. В настоящее время данные корабли считаются морально устаревшими (несмотря на проведенную модернизацию) из-за несовершенного вооружения и радиотехнических средств. General Baquedano в 1998 г. был выведен из состава флота и продан на слом.

Фрегаты, входящие в состав ВМС Эквадора, предназначены для контроля за экономической зоной и поддержки полицейских сил в борьбе с контрабандой.

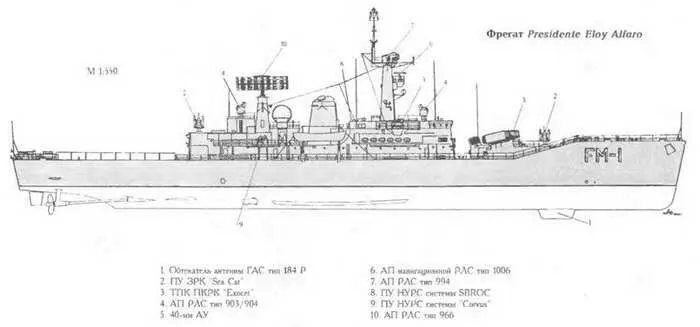

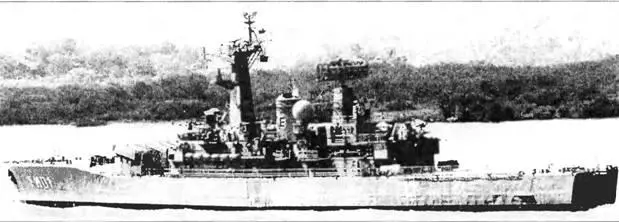

ФРЕГАТ PRESIDENTE ELOY ALFARO

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Presidente Eloy Alfaro (б. Penelope, F 127) FM 01 «Vickers Armstrong Ltd», Ньюкасл [Великобритания) 14.03.61 17.08.62 31.10.63

Moran Valverde (б. Danae, F 47) FM 02 «HM Dockyard», Девонпорт 16.12.64 31.10.65 07.09.67

Водоизмещение, т:

стандартное… 2 450

полное… 3 200

Главные размерения, м:

длина наибольшая (по КВЛ)… 1 13,4 (109,7)

ширина наибольшая…12,5

осадка наиболее выступающей частью… 5,8

Главная энергетическая установка:

тип… ПТУ

количество х тип ТЗА -

- суммарная мощность, л.с…2 х Y 160 - 30 000

количество х тип главных котлов

(параметры пара)…2 х «Babcock amp; Willcox» (38,7 кг/см2; 450°С)

количество гребных винтов…2 ВФШ

Скорость хода наибольшая, уз…28

Дальность плавания ходом 15 узг мили…4 ООО

Экипаж, чел. (в том числе офицеров)… 248 (20)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса… «Exocet»

количество ПУ х направляющих (тип ПУ)…,…2x2 (ТПК)

боекомплект… 4 ПКР ММ 38

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…2 х 1 -40/60 (Мк 9 «Bofors»)

количество АУ х стволов (тип АУ)…2х 1- 20/70-мм

(GAM-В01 «Oerlicon»/BMARC)

Авиационное:

количество х тип вертолетов… 1 х «Ве11» 412 ЕР

оборудование ВПП…светотехническое

Радиоэлектронное:

БИУС… CAAIS DBA (1) с системой Link Y

РЛС обнаружения ВЦ… тип 966

РЛС обнаружения НЦ…тип 994

РЛС навигационная…тип 1006

РЛС СУО… тип 903/904

средства РТР… UA 8/9

активные средства РЭП…тип 667/668

пассивные средства РЭП

(количество ПУ х направляющих)…2 * «Corvus» (3x8 ПУ)

и 2 х SRBOC (2x6 - 130-мм ПУ Мк 36)

ГАС обнаружения подводных целей с подкильной антенной… тип 184Р

ГАС миноискания и классификации донных объектов с подкильной антенной… тип 162М

Данные корабли относятся ко второй группе английских модернизированных фрегатов типа Leander («Batch 2 Exocet») и являются ударными кораблями с ПКР. Корабли прошли модернизацию на верфи ВМС Великобритании в Девон по рте: Danae с августа 1979 г. по сентябрь 1980 г., a Penelope с января 1980 г. по декабрь 1981 г. Модернизационные работы включали в себя замену носовой оконечности корпуса (для обеспечения прочности его конструкции), увеличение длины и полезной площади ангара для вертолета, демонтаж 114-мм АУ и ее барбета, перепланировку части внутренних помещений, зашивку ниши демонтированной РВУ «Limbo» и увеличение площади ВПП, замену рулевой машины и вертолета «Wasp» на вертолет «Lynx» (уже в Эквадоре на кораблях стал базироваться «Bell» 206В, а с 1998 r.-«Bell» 412ЕР), модернизацию ГЭУ (включая полную замену трубок в котлах), установку ПКРК, БИУС, третьей ПУ ЗРК (с соответствующим переоборудованием погребов боезапаса и системы его подачи), противолодочных 324-мм ТА (впоследствии были демонтированы), системы замещения топлива водой. Оба фрегата вывели из состава ВМС Великобритании 25.04.1991 г. и после среднего ремонта передали ВМС Эквадора. Presidente Eloy Alfaro ушел в Южную Америку в июле 1991 г., а Moran Valverde - в августе 1991 г. ПУ ЗРК «Sea Cat» оставлены, но сами ракеты и СУО демонтированы. Имеются большие проблемы с состоянием ЭУ. ЭЭУ включает в себя два ТГ мощностью по 950 кВт и два ДГ -по 500 кВт. Запас топлива -460 т. Благодаря хорошей мореходности фрегаты могут использовать оружие при волнении моря до пяти баллов. По мнению специалистов, данные корабли морально устарели и не способны эффективно решать поставленные перед ними задачи. В первую очередь, это объясняется несовершенством оружия и радиотехнических средств.
