Михаил Барятинский - «ПАНТЕРА» СТАЛЬНАЯ КОШКА ПАНЦЕРВАФФЕ

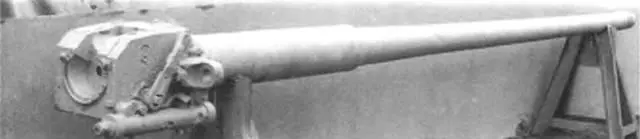

Ствол пушки KwK 42 без тормоза отката, накатника и дульного тормоза.

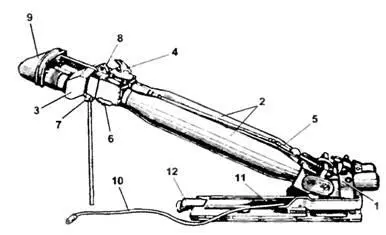

Телескопический бинокулярный прицел TZF 12:

1 - объективная часть; 2 - телескопические трубы; 3 - окулярная часть; 4 - механизм установки углов прицеливания и выверки по высоте и направлению; 5 - карданный валик; 6 - рычаг включения светофильтров; 7 - механизм для установки окуляров на уровне глаз; 8 - проушина для закрепления прицела к крыше башни; 9 - налобник; 10 - провод освещения шкал для ночной стрельбы; 11 - салазки прицела; 12 - стопорный винт салазок.

Бинокулярный прицел состоял из двух труб, левая из которых отличалась от правой отсутствием сетки со шкалами прицеливания. Он имел 2,5-кратное увеличение и поле зрения 30°. Основным недостатком бинокулярного прицела TZF12 было малое увеличение, обеспечивавшее ведение прицельного огня на дистанциях не свыше 2000 м, что не позволяло в полной мере использовать великолепные баллистические характеристики пушки KwK42.

Монокулярный прицел TZF12a по устройству представлял собой правую трубу бинокулярного прицела, но в отличие от последнего имел переменное увеличение - 2,5- и 5-кратное Поле зрения соответственно составляло 30° и 15°. Прицел TZF12a обеспечивал ведение прицельного огня на дистанциях до 4000 м.

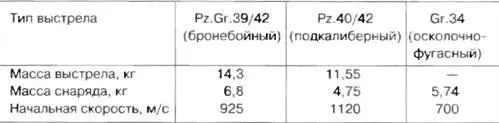

Боекомплект пушки состоял из 79 выстрелов у Ausf.D и А и 82 выстрелов у Ausf.G. Выстрелы укладывались в нишах подбашенной коробки, в отделении управления и в боевом отделении.

Боекомплект пулеметов составлял для моделей D и А 5100, а для G - 4800 патронов.

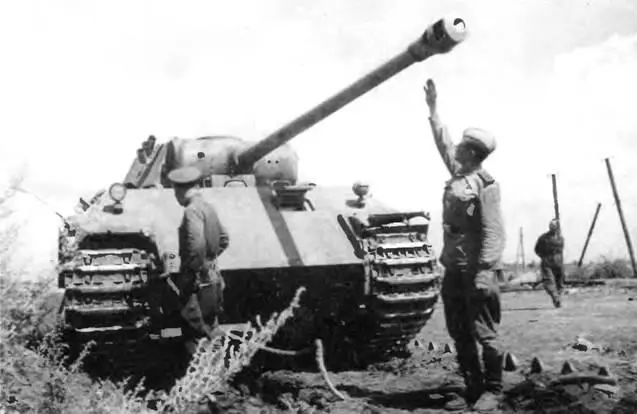

Советские солдаты осматривают подбитую «Пантеру» Ausf.D. Курская дуга, июль 1943 года. Высота линии огня у «Пантеры» составляла 2260 мм - рукой не достать!

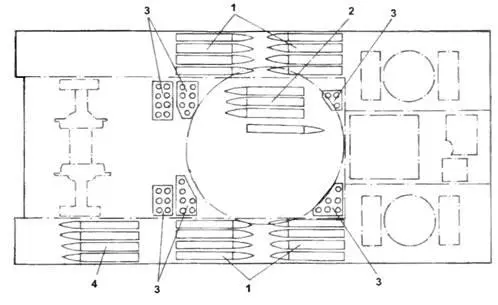

Схема укладки боекомплекта. 75-мм выстрелов: 7 - укладка в нишах корпуса, 2 - укладка на полу боевого отделения. 3- вертикальная укладка, 4 - укладка в отделении управления.

Загрузка 75-мм выстрелов через командирский люк танка.

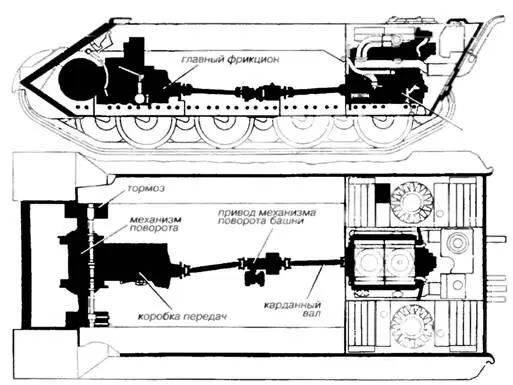

Схема трансмиссии танка

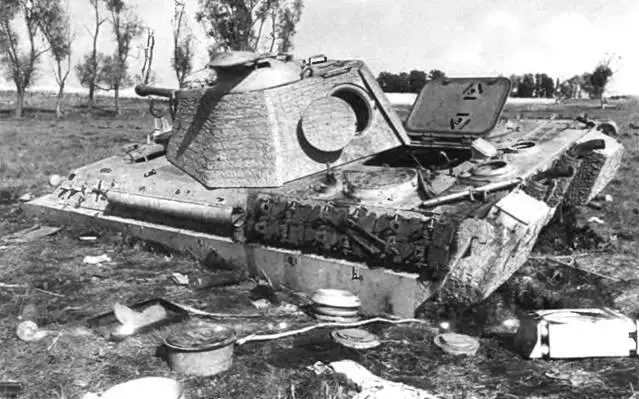

Завязшая в болоте и брошенная экипажем «Пантера» модели G. Восточная Пруссия, 1944 год. Видны открытые люки над двигателем, кормовой башенный и командирский. Крышка люка механика-водителя оторвана.

Завести «Пантеру» вручную было делом нелегким. Для этого привлекалось не менее двух членов экипажа.

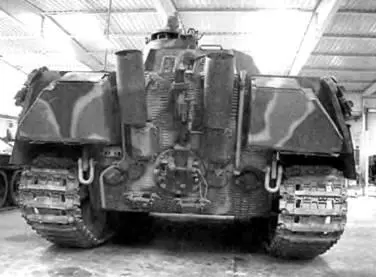

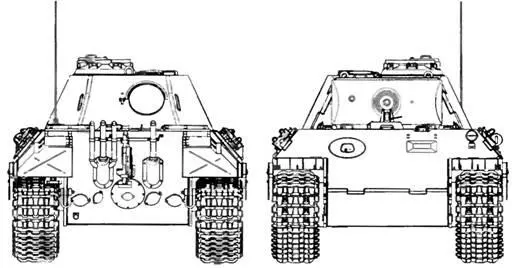

Вид на кормовой лист корпуса «Пантеры» Ausf.G позднего выпуска, о чем можно судить по пламегасителям на выхлопных трубах.

В качестве вспомогательного вооружения танки модификаций А и G оснащались «устройством ближнего боя» (Nahkampfgerat) - мортиркой калибра 26 мм, в боекомплект которой входили дымовые (12 шт.), осколочные (20 шт.) и осколочно-зажигательные (24 шт.) снаряды. Мортирка располагалась в правой задней части крыши башни.

На танке «Пантера» устанавливался 12-цилиндровый карбюраторный четырехтактный двигатель Maybach НL-230P3O мощностью 700л.с. при 3000 об/мин (на практике число оборотов не превышало 2500). Диаметр цилиндра 130 мм. Ход поршня 145 мм. Цилиндры располагались V-об-разно под углом 60°. Степень сжатия 6.8. Сухая масса двигателя 1200 кг.

Топливо - этилированный бензин с октановым числом не ниже 74. Емкость пяти бензобаков 730 л. Подача топлива принудительная, с помощью четырех диафрагменных насосов Solex. Карбюраторов - четыре, марки Solex 52FFJIID.
