Кроме того, в передней части крыши корпуса устанавливались четыре (у варианта G - два) перископических прибора наблюдения (по два для механика-водителя и радиста) и имелось вентиляционное отверстие, прикрытое броневым колпаком, перед которым монтировалась стойка для фиксации ствола пушки в походном положении.

Кормовая часть корпуса делилась на три отсека внутренними водонепроницаемыми переборками. Два крайних при преодолении водных преград вброд могли заливаться водой. В центральный же отсек, где находился двигатель, вода не поступала. Крайние отсеки закрывались сверху броневыми решетками, четыре из них служили для притока воздуха, охлаждавшего радиаторы, а две средние - для его отвода.

Надмоторная часть закрывалась крышкой с двумя вентиляционными отверстиями.

В днище танка были предусмотрены люки для доступа к торсионам подвески, к спускным кранам систем питания, охлаждения и смазки, к водооткачиваюшей помпе и к спускной пробке картера коробки передач.

БАШНЯ, имевшая форму усеченного конуса, - сварная, с соединением листов в шип и наклоном стенок в 65*. В передней части башни влитой маске полуцилиндрической формы устанавливались пушка, спаренный с ней пулемет и прицел.

Командир танка ведет наблюдение за местностью через один из перископов командирской башенки.

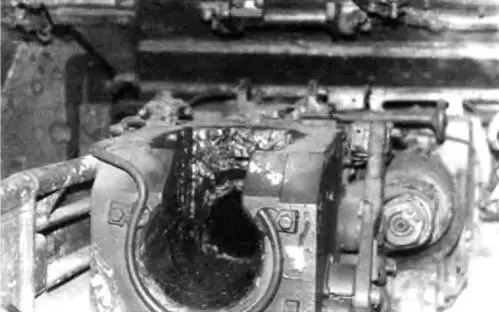

Казенная часть 75 мм пушки KwK42 танка Ausf.G находящегося в танковом музее в Кубинке. По понятным причинам затвор пушки отсутствует.

Башня приводилась во вращение гидравлическим поворотным механизмом мощностью4 кВт. Скорость поворота зависела от частоты вращения коленчатого вала двигателя. При 2500 об/мин полный оборот башни осуществлялся за 17 с вправо и 18 с влево. При выключенном двигателе башня поворачивалась вручную. При этом из-за неуравновешенности башни ее поворот вручную при крене свыше 5' был невозможен

На крыше башни устанавливалась командирская башенка с шестью (позже с семью) смотровыми приборами

Основное вооружение «Пантеры» - пушка 7,5 cm Kwкалибров - 5250 мм; вместе с дульным тормозом - 5535 мм. Масса составляла 1000 кг, а всей установки вместе с маской - 2650 кг. Предельная длина отката- 420 мм. Вертикальная наводка - в пределах от - 8" до +18°.K 42 калибра 75 мм, производившаяся на заводе фирмы Rheinmetall-Borsig в Дюссельдорфе. Ствол орудия имел длину 70

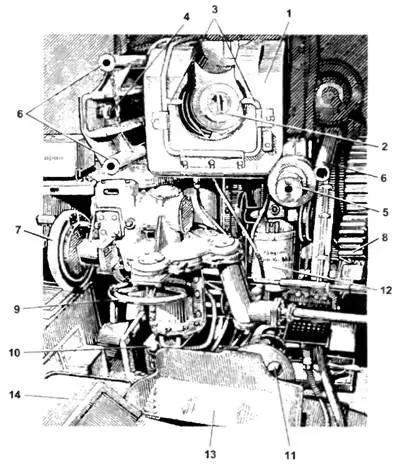

Боевое отделение танка:

1 - казенная часть пушки; 2 - клин затвора, 3 - трубопровод для продува канала ствола, 4 - указатель отката; 5 - цилиндр полуавтоматики; 6 - гнездо для установки ограждения пушки; 7 - маховик подъемного механизма; 8 - сектор подъемного механизма, 9 - маховик ручного поворотного механизма; 10 - рычаг управления гидравлическим поворотным механизмом; 11 -рычаг включения гидравлического поворотного механизма; 12 - уравновешивающий механизм пушки; 13 - гильзоулавливатель; 14 - сиденье наводчика

Пушка снабжалась вертикальным клиновым затвором и полуавтоматикой копирноготипа. Полуавтоматика располагалась на правой стороне казенника (закрывающий механизм) и на люльке (копирное устройство). Противооткатные устройства состояли из гидравлического тормоза отката и воздушно-жидкостного накатника. Подъемный механизм пушки - секторного типа.

Выстрел из пушки производился с помощью стационарного электроспуска, кнопка которого находилась на рукоятке маховика подъемного механизма.

В боевом отделении под сиденьем наводчика устанавливался воздушный компрессор для продувки ствола пушки после каждого выстрела. Воздух для продува ствола отсасывался из короба гильзоулавливателя.

С пушкой был спарен 7.92-мм пулемет MG 34. Курсовой пулемет размещался в лобовом листе корпуса в бугельной (Ausf.D или в шаровой (Ausf А и G) установках. Командирские башенки модификаций А и G были приспособлены под монтаж зенитного пулемета MG 34.

Танки Ausf.D оснащались бинокулярным телескопическим ломающимся прицелом TZP12, a Ausf.А и G - монокулярным TZF12a. При изменении вертикального угла установки вооружения изменялось и положение объективной части прицелов, окулярная же часть ос-таЕ*алась неподвижной, что обеспечивало работу с вооружением на всем диапазоне вертикального угла наведения без изменения положения стреляющего. Прицелы изготавливались фирмой Karl Zeiss в Йене.
