Закладываем в полость на заднем конце коленчатого вала шариковый подшипник (радиальный однорядный с одной защитной шайбой 60203 или 80203С9; размеры 17х40х12).

Перед установкой маховика проверяем, нет ли незаметных повреждений на его рабочей поверхности. Глубокие кольцеобразные риски, задиры следует опилить плоским напильником. Обод маховика подлежит замене, если длина зубьев менее 7 мм. Если зубчатый венец маховика изношен мало, то зубья венца опиливают ровно напильником. Если зубья сильно изношены, надо сбить венец маховика, нагреть его до температуры 180–200 °C (во избежание отпуска зубьев маховика превышать указанную температуру не следует) и посадить его на маховик с другой стороны. Торцы зубьев запилить на конус для облегчения захода шестерни стартера в зацепление.

Одновременно шлифуется и ведущий диск сцепления. При уменьшении толщины диска и маховика снижается давление пружины на ведомый диск. Поэтому кожух сцепления (корзину) разбирают и при сборке под термоизоляционные шайбы подкладывают металлические шайбы, толщина которых равна толщине снятого металла на корзине и маховике.

Затем к коленчатому валу приворачивают маховик, предварительно надев на болты стопорные пластины. Гайки крепления затянуть моментом 7,6–8,3 кгс?м, их следует законтрить, отогнув один из усов стопорной пластины на грань гайки.

Из дерева сделайте простое козловое приспособление с горизонтальными металлическими призмами (рис. 6) и (в случае замены маховика) произведите статическую балансировку коленчатого вала с маховиком. Дисбаланс (более тяжелая сторона повернется вниз) устраняют высверливанием металла из маховика со стороны сцепления на радиусе 150 мм сверлом диаметром 10 мм на глубину не более 12 мм. Расстояние между центрами отверстий – не менее 14 мм. Коленчатый вал с маховиком на призмах должен останавливаться после вращения в случайных положениях.

Рис. 6. Приспособление для статической балансировки коленчатого вала с маховиком.

На первую коренную шейку коленчатого вала надевают заднюю упорную шайбу баббитовой стороной к щеке вала (толщина шайбы: номинальная 2,5–0,05 мм, первая ремонтная 2,6–0,05 мм).

Задний уплотнитель коленчатого вала в блоке и держателе уплотнителя следует обжать оправкой (рис. 7), а острым ножом обрезать на блоке и держателе выступающие концы набивки. Срез должен быть ровным. Выступание набивки над плоскостью разъема 3–5 мм. Коленчатый вал должен быть с маслосгонной резьбой. Если этой резьбы нет, ее необходимо нанести. Размеры резьбы приведены на рис. 8.

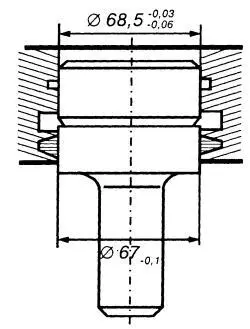

Рис. 7. Оправка для обжима уплотнителя коленчатого вала.

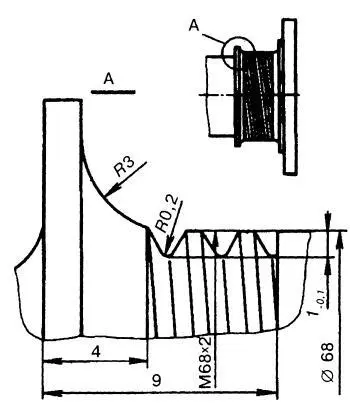

Рис. 8. Маслосгонная резьба на заднем конце коленчатого вала.

Резьбу лучше нарезать на токарном станке. Маслосгонная резьба (винтовая линия) уменьшает давление масла на уплотнитель и увеличивает его работоспособность.

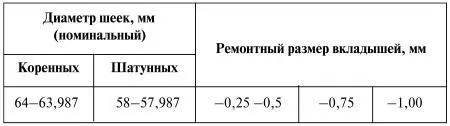

Чистой тряпкой протирают вкладыши коренных подшипников и их постели, куда вкладывают вкладыши; чистым маслом для двигателя смазывают вкладыши коренных подшипников и шейки коленчатого вала, после чего вал укладывают в блок цилиндров (под постели вкладышей на блоке желательно подложить очень тонкую прозрачную бумагу).

Затем переднюю упорную сталебаббитовую шайбу ставят баббитовой стороной вперед так, чтобы штифты, запрессованные в блок и переднюю крышку, входили в пазы шайбы. Толщина передней шайбы должна быть в пределах 2,35–2,45 мм.

Заднюю упорную сталебаббитовую шайбу надевают на коленчатый вал.

При установке крышек коренных подшипников необходимо, чтобы метки (или цифры), обозначающие номер подшипника, были размещены с одной стороны и находились друг против друга. Посадить крышки коренных подшипников на свои места можно легким постукиванием резинового молотка. Усик задней упорной сталебаббитовой шайбы должен войти в паз крышки.

На шпильки надевают шайбы, приворачивают гайки крепления крышек и равномерно их подтягивают. После каждой затяжки динамометрическим ключом гаек моментом 10–11 кгс?м, начиная с первой крышки, поворачивают коленчатый вал монтажкой, вращая храповик или маховик, который должен свободно вращаться при небольшом усилии. Если усилие поворота большое, из постели вкладыша следует удалить тонкую прозрачную бумагу, заложенную ранее, снова повторить операцию крепления первой крышки и законтрить гайки.
