Су-35 в момент выполнения «Кобры»

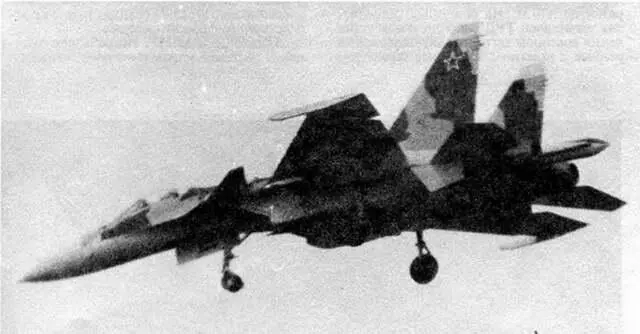

Су-35 при заходе на посадку

По мнению генерального конструктора М. П. Симонова, Су-35 следует отнести к реактивным истребителям 5-го поколения. Тем самым этот самолет ставится в один ряд с перспективным американским истребителем Локхид F-22А, первый полет которого намечен лишь на 1997 г. Несмотря на то, что Су-35 является глубокой модернизацией ранее созданного Су-27, нельзя не признать, что такая оценка этой машины имеет под собой весьма весомые основания.

Многофункциональный истребитель Су-35 выполнен по схеме «триплан» (сочетание нормальной аэродинамической схемы и переднего горизонтального оперения). ПГО включено в общую электродистанционную систему управления самолетом и способно отклоняться в диапазоне углов -50/+10 градусов. Помимо улучшения характеристик устойчивости и управляемости на больших углах атаки (в частности, на Су-35 практически полностью удалось устранить тряску, сильно затрудняющую пилотирование и прицеливание на подобных режимах), ПГО выполняет и ряд других важнейших функций. Так, оно способствует смещению вперед аэродинамического фокуса самолета, что приводит к значительному уменьшению статической устойчивости. Посредством ПГО возможно «управление» степенью неустойчивости самолета, которая меняется в зависимости от нагрузки на внешних узлах подвески. При полетах на малой высоте в турбулентной атмосфере ПГО является активным и пассивным демпферм продольных колебаний и тряски, что повышает безопасность полета, уменьшает нагрузки на планер и увеличивает комфорт а, следовательно и боеспособность летчика в условиях болтанки. Аэродинамические усовершенствования, примененные на Су-35, позволили добиться снижения аэродинамических нагрузок на фюзеляж и корневые части крыла, что, в свою очередь, обеспечило достижение установившейся перегрузки 10 без усиления конструкции планера (максимальная установившаяся перегрузка, достигнутая на истребителях других типов, не превышает в настоящее время 9).

Конструкция планера нового истребителя в целом подобна планеру самолета Су-27, однако при создании Су-35 использованы новые алюминиево-литиевые сплавы, значительно расширено применение композиционных материалов. Усилены стойки шасси (что обусловлено возросшей взлетной массой самолета), под крылом добавлено два узла внешней подвески, что позволило увеличить вес вооружения с 6000 до 8000 кг.

По сравнению с Су-27 несколько увеличена высота и хорда вертикального оперения истребителя. Кессоны килей, выполненные из углепластика, используются также в качестве топливных баков.

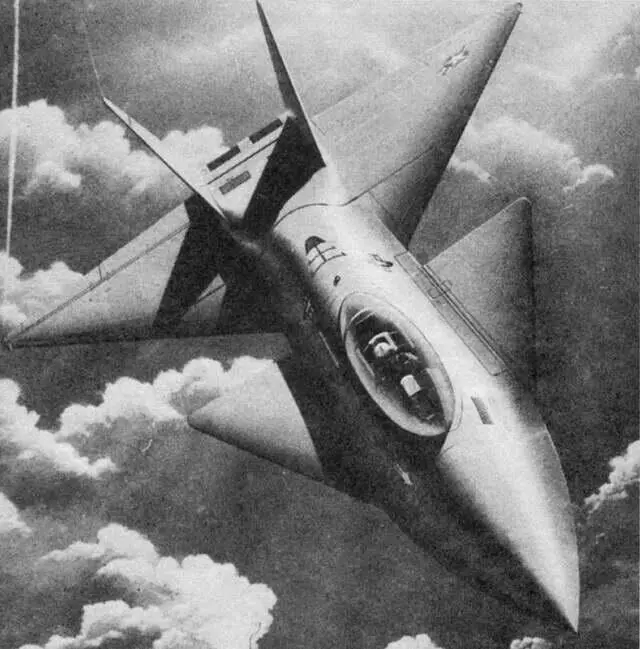

Один из американских проектов истребителя с поворотными плоскими соплами

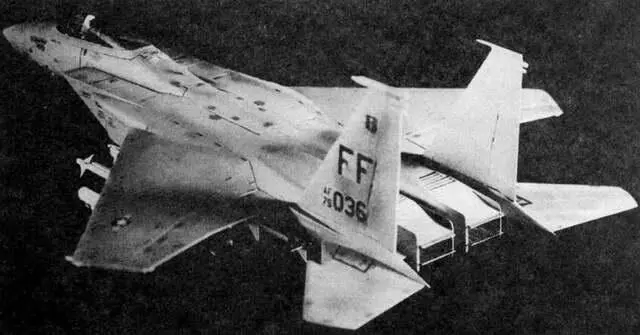

Демонстрационная модель самолета F- 15с плоскими поворотными соплами

СИЛОВАЯ УСТАНОВКА. На самолетах опытной серии установлены двигатели АЛ-31ФМ (2x13800 кгс) - дальнейшее развитие AJI-3L На серийных истребителях установлен ТРДЦФ с системой управления вектором тяги, что улучшает маневренные и взлетно-посадочные характерис

тики самолета, а также, за счет эффекта суперциркуляции, способствует росту подъемной силы, создаваемой фюзеляжем. Управление двигателями осуществляется посредством цифровой системы.

ОБОРУДОВАНИЕ. Истребители оснащены системой управления вооружением с

когерентной импульсно-доплеровской помехоустойчивой РЛС Х-диапазона, имеющей плоскую антенную решетку с электронным сканированием по углу места и механическим - по азимуту. Сектор обзора РЛС составляет +/-90 град, во всех направлениях. Дальность обнаружения типовой цели класса «истребитель* превышает 100 км, БРЛС сопровождает на проходе до 16 целей и обеспечивает одновременный пуск ракет по четырем целям.

В 1992 г, на НПО «Фазотрон* началась разработка перспективной БРЛС с фазированной антенной решеткой, предназначенной для размещения на новой модификации истребителя Су-35. К концу 1994 г. на наземных стендах уже прошли испытания некоторые ключевые элементы этой станции. Сектор обзора ФАР составляет +/ -60 град., что несколько меньше, чем у станций с механическим сканированием по азимуту. Однако, по утверждению представителей НПО, в новой БРЛС предполагается совмещение электронного и механического сканирования, что позволит увеличить сектор обзора ее антенны на 60 град, во всех направлениях (как по азимуту, так и по углу места). Дальность обнаружения воздушной цели класса * истребитель* у новой станции составит более 160 км. БРЛС будет способна одновременно сопровождать 24 воздушные цели и обеспечивать одновременный обстрел ракетами шести самолетов противника.
