Обе машины построили в 1964 г. На первой из них Е-7С N9 95210101 доводили РЛС и бортовые системы, на второй – № 5210102 (борт «92» красный) – подвеску четырех ракет Серийный вариант Е-7С получил открытое обозначение МиГ-21С и заводской шифр "изделие 95". На нем РЛС Сапфир-21 (в серии получила название С-21 или РП-22) сопрягалась с малогабаритным прицелом АСП-ПФ-21 с ручным вводом дальности до цели. Это позволяло использовать НАР как по воздушным, так и по наземным целям Накладной топливный бак был скопирован с МиГ-21Р и занимал все пространство до начала киля. Двигатель оставили прежним – Р-11Ф2С-300, сохранили и систему СПС, катапультное кресло КМ-1, подвесной пушечный контейнер ГП-9 и другие новшества только что запущенного в производство МиГ-21ПФМ. Новый полноценный автопилот АП-155, поставленный вместо стабилизатора крена КАП-2. позволял не только сохранять положение машины относительно трех осей, но и приводить ее к горизонтальному полету из любого положения с последующей стабилизацией высоты и курса. В состав бортового оборудования ввели усовершенствованную аппаратуру наведения на цель «Лазурь-М» и новую станцию предупреждения об облучении СПО10.

Носовую штангу ПВД установили со смещением вправо Как и разведчик, новый вариант перехватчика имел четыре подкрыльевые точки подвески вооружения и ПТБ Усиленная передняя опора шасси и увеличенная база заделки штока амортизатора основных опор, а также защита ряда узлов и соединений от попадания грязи и пыли, внешняя герметизация люков фюзеляжа и другие конструктивно-технологические усовершенствования наконец обеспечили эксплуатацию этого и последующих вариантов МиГ-21 с малоподготовленных грунтовых аэродромов. МиГ-21С выпускался серийно в Горьком в 1965-68 гг. только для советских ВВС.

К сожалению, несмотря на увеличенный объем топливной системы, расширить радиус действия истребителя практически не удалось Оказалось, что по мере выработки горючего центровка самолета недопустимо смещалась назад, поэтому количество вырабатываемого топлива пришлось ограничить. Дальность полета МиГ-21С на высоте 10000 м составляла без ПТБ – 1240 км, с одним подфюзеляжным ПТБ на 490 л – 1490 км, а с тремя ПТБ на 490 л (без ракет) – 2100 км В НАТО МиГ-21С получил кодовое обозначение Fishbed-J.

Первый (вверху) и второй предсерийные экземпляры МиГ-21С (завод. №№95210101 и 95210102)

Прототип истребителя МиГ-21СМ

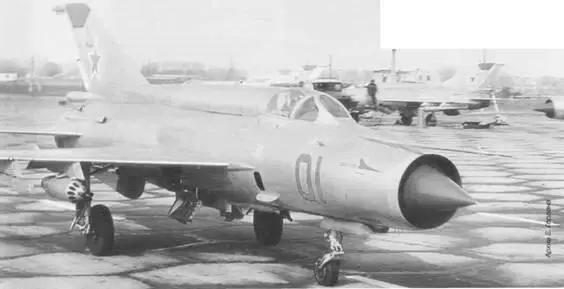

МиГ-21СМ стал одним из самых массовых вариантов «двадцать первого»

В январе 1965 г, на базе МиГ-21С создали носитель ядерного оружия МиГ-21СН (Е-7Н. где Н – от слова носитель), под фюзеляжем которого можно было подвесить атомную бомбу типа РН-25 (позднее – других типов) Эти машины выпускались серийно в небольшом количестве

После этого конструкторы подготовили к запуску в серию экспортную модификацию нового самолета – МиГ-21М («изделие 96», е экспортной документации также обозначался Е-7М) На этой машине устанавливался тот же двигатель, но в экспортном исполнении – Р-11Ф2СК-300 (изделие «37Ф2СКХ где К означало «коммерческий, при этом сам самолет имел ряд существенных отличий от базовой модели. Вместо станции РП-22 применили более старую РП-21МА, сопряженную с доработанным автоматическим прицелом АСП-ПФД По требованию зарубежных заказчиков, пушку ГШ-23Л с боезапасом в 200 снарядов разместили не в контейнере, а в нижней части фюзеляжа перед центральной балкой подвески ПТБ Пушка крепилась на выдвижном лафете и легко опускалась для осмотра или ремонта В связи с ее установкой сократили объем второго фюзеляжного топливного бака, Поэтому подвесной бак пришлось увеличить до 800 л, изменив его форму таким образом, что расстояние от его нижнего контура до поверхности ВПП осталось прежним. Под каждой консолью крыла, как и на МиГ-21С, крепились два пилона, правда, ракеты Р-ЗР из состава вооружения экспортной модели исключили. Масса пустого самолета составляла 5350 кг, а максимальная взлетная – 9800 кг.

В 1969 г московский завод № 30 построил первые 9 серийных МиГ-2Ш. Выпуск этой модификации продолжался до 1971 г. За это время на истребитель стали устанавливать перископ ТС-27АМШ. МиГ-21М е нескольких незначительно отличавшихся между собой вариантах поставляли в Билгарию, ГДР, Египет, Польшу, Сирию. Румынию. ЧССР и Югославию Вариант для стран Варшавского договора получил заводской шифр «изделие 96А». его также иногда называли МиГ-21М вариант «А», Лицензию на выпуск самолета приобрела Индия, и первый экземпляр МиГ-21М индийского производства был передан ВВС этой страны 14 февраля 1973 г.
