Эксперименты с целью совершенствования Ми-4 проводились в ходе почти всей его эксплуатации Один из наиболее примечательных – отстрел в воздухе лопастей воздушного винта для обеспечения безопасного аварийного покидания вертолета. Такой «трюк» выполнил в ноябре 1957 г. летчик-испытатель Гарнаев.
3* Самовозбуждающиеся связанные колебания лопастей, фюзеляжа и шасси вертолета Термин возник в связи с тем. что разрушения винтокрылых Л А чаще всего случались на земле при колебаниях на шасси.
Модификации Ми-4
Модификации вертолета создавались на базе Ми-4. затем – Ми-4А. Так как машины ранних серий в условиях ремзаводов дорабатывались до соответствия Ми-4А, то определить, какая из них построена на основе ранней «чегеерки», а какая на основе модели «А», можно лишь по заводскому номеру и формуляру.

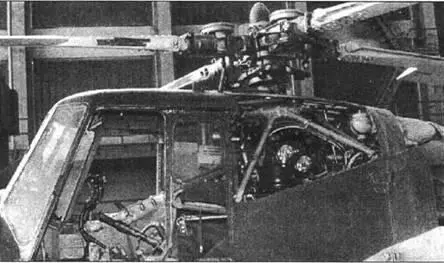

Кабина экипажа, главный редуктор и автомат перекоса Ми-4А

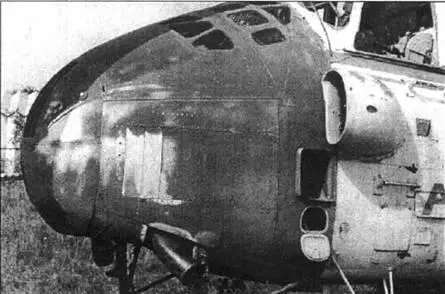

Носовая часть Ми-4А (левый борт)
Транспортно-десантный вариант – самый массовый из серийных (см. тех- описание на вкладке) Предназначался для перевозки грузов (внутри кабины и на внешней подвеске) и пассажиров. Мог легко переоборудоваться в спасательный и санитарный.
Поисково-спасательные варианты. В 1956 г. партия серийных вертолетов прошла соответствующую доработку. Позже в Казани часть машин сразу строилась в таком варианте под обозначением МИ-4СП.
Ми-4СП снабжался стрелой с лебедкой грузоподъемностью до 150 кг, веревочной лестницей, радиостанциями: поисковой АРК-У2, аварийной АВРА-45 и дополнительной РСБ-5. На борт брались надувные плоты и лодки ЛАС-5М для сброса терпящим бедствие на море. В грузовой кабине мог устанавливаться дополнительный 500-литровый бензобак. В состав экипажа входил медработник, рабочее место которого располагалось по правому борту между 1 и 2 шпангоутами.
В 1958 г. приступили к созданию поисково-спасательного вертолета, оснащенного радиотехническими средствами обнаружения Главной особенностью машины (Ми-4ПС) стало наличие РЛС «Рубин-В», ранее апробированной на противолодочном Ми-4М (см. ниже). Кроме того, в кабине установили два дополнительных топливных бака, по бортам смонтировали бомбодержатели для световых маяков и авиабомб-красителей водной поверхности. Вертолет оснастили надувными баллонетами, позволявшими садиться на воду Испытания Ми-4ПС проводились на Химкинском водохранилище в Москве осенью 1959 г. и весной 1960 г. В целом они прошли успешно, отмечалось, что режимы взлета-посадки не представляют трудностей, возможно свободное руление по воде со скоростью 15-20 км/ч. Основным недостатком машины стала значительно возросшая масса пустого снаряженного вертолета. В ОКБ проделали большую работу по повышению весового совершенства Ми-4ПС, после чего он выпускался серийно.
В санитарном варианте в грузовой кабине размещались 8 съемных носилок для лежачих больных, место медработника со столиком и медоборудованием Некоторые Ми-4 переоборудовались в -летающие операционные» В этом случае в грузовой кабине устанавливали операционный стол, хирургическое оборудование, средства освещения. Известны случаи использования «четверки» как «летающей поликлиники» Так. в 1963 г в Тандымским районе Узбекистана (позже – в иных районах) в течение месяца успешно работала бригада врачей, состоявшая из терапевта, фтизиатра, рентгенолога, окулиста, эпидемиолога и акушера-гинеколога. Необходимое медоборудование располагалось на борту.
Вертолет огневой поддержки.
Первые эксперименты по усилению вооружения Ми-4 проводились, причем с положительной оценкой, в 1960 г. На машине монтировались две поперечные балки, на каждую из которых крепилось по три держателя для блоков НУРС либо авиабомб, а в подфюзеляжной кабине устанавливался коллиматорный прицел. В 1961 г вертолет показали группе генералов стран Варшавского договора. В мае 1965 г. два вооруженных Ми-4 и четыре Ми-1 вновь демонстрировались руководству дружественных армий «Четверки», оснащенные уже восемью блоками НУРС УБ-16 и ПТУРСами «Фаланга», сумели поразить все цели.
Когда началось создание транспортно-боевого вертолета Ми-24, для ускорения работ комплекс вооружения К-4В решили опробовать на Ми-4А В 1966 г. этот комплекс установили на вертолет, получивший обозначение Ми-4АВ. «Четверка» превратилась в достаточно грозную боевую машину. Ее вооружение состояло из четырех ПТУРС 9М17М «Фаланга», шести блоков УБ-16-57УМВ с шестнадцатью НУРС С-5 в каждом или шести 100-кг бомб. Вместо последних могли подвешиваться четыре 250-кг бомбы или два зажигательных бака ЗБ-500. В подфюзеляжной гондоле по-прежнему стоял пулемет А-12,7 с боезапасом в 200 патронов.
