Евгений Ружицкий - Американские самолеты вертикального взлета

В 1998-1999 гг. продолжалась оценочные испытания СВВП в вооруженных силах, которые проходили успешно: демонстрировалось выполнение различных боевых заданий. Однако 8 апреля 1990 г. во время посадки СВВП MV-22 для корпуса морской пехоты он потерпел катастрофу, в которой погибли четыре члена экипажа и 15 десантников. На высоте 110 км ( OCR:так в тексте - явная ошибка! ), когда винты были повернуты на 90°, СВВП имел скорость 77 км/ч и продолжал снижаться. Предполагается, что во время снижения воздушные винты попали в режим вихревого кольца, в результате чего произошло резкое уменьшение силы тяги винтов и началось неуправляемое падение.

В 1999 г. фирмы «Белл» и «Боинг» начали разработку тактического военно-транспортного СВВП, создаваемого для замены известного военно-транспортного самолета С-130, В предполагаемом проекте СВВП выполнен по схеме с двумя тандемно расположенными крыльями и четырьмя поворотными винтами от СВВП V-22. Разработка нового СВВП, получившего обозначение QTR (Quart Tilt Rotor - четыре поворотных винта), поддерживается вооруженными силами США,

С 1985 г. в США министерство обороны, Федеральное управление гражданской авиации (РАЛ) и NASA проводили исследова ния проектов гражданских СВВП с поворотными винтами, разрабатываемых на базе проекта СВВП Белл-Боинг V-22 «Оспри». В 1993 г. в конгрессе США представи телями FAA и министерства транспорта США был сформирован комитет, занимающийся изучением возможностей разработки и экономической целесообразности гражданских СВВП с поворотными винтами. Фирмы «Белл» и «Боинг» провели демонстрацию гражданского варианта СВВП V-22, который был признан чрезмерно большим и дорогим для гражданского применения, поэтому фирмами была начата совместная разработка нового гражданскою СВВП ВВ.609, меньшего, чем V-22, и приближающегося но размерам к экспериментальному СВВП XV-15.

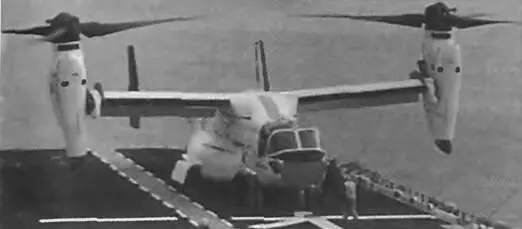

Демонстрация эксплуатации СВВП V-22 на авианосце «Уосп»

СВВП выполнен по схеме высокоплана с прямым крылом, двухкилевым оперением, двумя ГТД и поворотными винтами в гондолах на концах крыла и трехопорным шасси.

Фюзеляж имеет конструкцию типа «полумонокок» с прямоугольным сечением. Длина фюзеляже 17,47 м. Конструкция изготовлена из алюминиевых и титановых сплавов и отличается высоким применением КМ - до 41% (масса фюзеляжа 1800 кг).

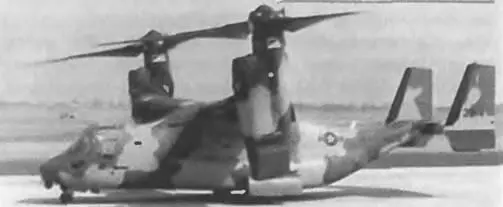

СВВП CV-22 для отрядов специального назначения

В носовой части расположена трехместная кабина экипажа, в которой установлены бронекресла, способные выдерживать попадание пуль калибром 12,7 мм и перегрузку 30g в продольном направлении и 14,5д - в вертикальном. С правой стороны фюзеляжа в передней части находится входная двухсекционная дверь; верхняя секция открывается вверх и внутрь кабины, а нижняя - вниз наружу и имеет встроенный трап. В кабине размером 7,37x1,83x1,8 и объемом 24,3 м3 могут разместиться па сиденьях вдоль бортов 24 десантника с вооружением или 12 раненых на носилках с сопровождающими санитарами или грузы массой до 9070 кг, для загрузки которых имеется лебедка с усилием 907 кг и задний грузовой люк с опускающейся рампой, а в иолу предусмотрены роликовые направляющие. Боковые обтекатели используются для уборки основных опор шасси и размещения дополнительных топливных баков и оборудования систем кондиционирования.

Крыло высокорасположенное, кессонного типа, с двумя лонжеронами и постоянной хордой, равной 2,54 м, имеет небольшой угол обратной стреловидности. Крыло почти полно стью изготовлено из графито-эпоксидных КМ со стыковыми узлами из титановых сплавов. Верхняя и нижняя панели обшивки монолитной конструкции с отфрезерованными нервюрами и стрингерами. Трехсекционные носки консолей крыла изготовлены из алюминиевого сплава с сотовым заполнителем «номекс». Механизация крыла состоит из четырех секций элевонов, внешняя пара которых используется для поперечного управления. Площадь элевонов 4,12 м2. Привод элевонов осуществляется с помощью ЭДСУ и гидроусилителей. Крыло крепится к круговой опоре диаметром 2,3 м, выполненной из нержавеющей стали и обеспечивающей на 90° поворот крыла, устанавливаемого вдоль фюзеляжа при размещении СВВП на палубе авианесущего корабля.

Использование V-22 в боевых операциях
