110-фунтовое казнозарядное орудие Армстронга на деревянном горизонтально-скользящем станке

Одна из самых ранних известных фотографии 110-фунтового казнозарядиого орудия Армстронга ни деревянном горизонтально-скользящем станке. Эта установка была лишь видоизменением предшествующего станка на катках, которые заменил и деревянными брусьями, отъезжающими при выстреле по окованной металлом деревянной платформе – салазкам. Откат воспринимался частью обычным полиспастом, а частью парой компрессоров (левый из них – типа обычной струбцины – виден в задней нижней части ста»«а). Горизонтально-скользящий станок был введен для облегчения горизонтальной наводки тяжелых орудий, передний край его насаживался на штырь у орудийного порта в борту1 , а задний перемещался по металлическому погону на палубе. Металлические погоны использовались также дня смены позиций орудия на палубе- или кдругим портам, или для перемещения орудия в положение «по-походному» (на палубе этом предусматривалось несколько дополнительных штырей). Втулки для штырей и продольные ролики под погоны предусматривались с обоих краев всей установки – и переднего и заднего, а перемещение орудия осуществлялось посредством талей и гантшпугов.

В 1867 г., когда отказались от казнозарядных орудий и вернулись к дульнозарядным, «Уорриор» был полностью перевооружен – он получил четыре 8" и 28 7" дульнозарядных орудий, для салютов оставили четыре 20-фунтовых казнозарядных пушки. Это было самое большое число нарезных орудий калибром выше 6" из когда-либо установленных на британских кораблях. Из них восемь 7" орудий стояли на верхней палубе – два в носу, два чуть позади миделя, еще пара на шканцах и пара на самой корме. Четыре 9-тонных 8" орудия заменили 110-фунтовые орудия у портов на главной палубе, там же на главной палубе стояли и 20 6,5-тонных 7" орудий. Все орудия на главной палубе находились за броней и возвышались над водой на 2,6 м. Перевооруженный позже «Блэк Принс» нёс четыре 8" и только 22 7" орудия.

В «Шипе Ковер» имеется чертеж «Уорриора» с высокой башней в корме, о которой нигде не упоминалось в тексте описания, но о которой говорил его командир Артур А. Кохрэн в своих показаниях перед Комитетом по башенному мореходному кораблю Кольза (1865 г.):

«Я хотел бы показать вам чертеж башни, которая при установке ее на палубе некоторых наших кораблей давала бы им преимущество в бою. Это чертеж неподвижной башни высотой 7,6 м с поворотным орудием, установленном на барбете. Такая высота башни позволит орудию вести навесной огонь, когда вражеский корабль находится вблизи; снаряд будет проходить поверх бортовой брони и пробивать палубы и днище, посредством чего все корабли, забронированные по принятому сейчас принципу, станут бесполезными». Но конструкция эта установлена не была, поскольку это отрицательно сказывалось на остойчивости корабля в целом.

Броня

В отличие от «Глуар», забронированного по всей длине, «Уоориор» нёс плиты из 114-мм низкоуглеродистого кованого железа на 460-мм тиковой подкладке, которые простирались на высоту 4,9 м выше и 1,8 м ниже ватерлинии, на протяжении всего 65 м длины его корпуса. Вместе с 114-мм траверзами в оконечностях бортовая броня образовывала цитадель, в которой были прорезаны порты для 26 орудий, в то время как оконечности корпуса оставались безбронными. В носу и корме на протяжении 26 м шла только тонкая обшивка безо всякой подкладки, которая была так же опасна, как и забракованная обшивка фрегатов типа «Саймум». Даже принимая во внимание, что уязвимые места «Саймума» были прикрыты плохим металлом, а для постройки «Уорриора» использовалось железо лучшего качества, принятие конструкции корпуса, забракованной 12 лет назад, никуда не годилось.

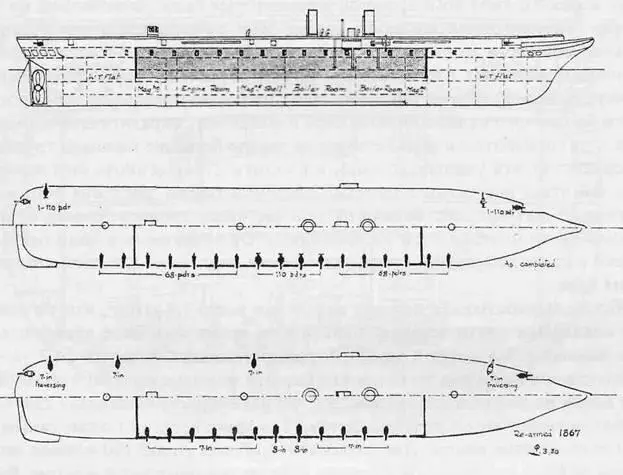

Схема бронирования «Уорриора»

Машинная установка

Тронковые паровые машины фирмы «Пени» были самыми лучшими машинами морского типа того времени, а те, которые были установлены на «Уорриоре» (индикаторная мощность свыше 5000 л.с), долгое время оставались самыми мощными из когда-либо спроектированных для боевого корабля. В тронковых машинах отсутствовали штоки поршней (кривошип соединялся непосредственно через шатун с поршнем), что было вызвано малым пространством машинного отделения по высоте и желанием сократить длину хода поршня, а их горизонтальное расположение давало большие площади трудящихся поверхностей, что уменьшало износ и поломки. Привод винта был левосторонний, так что в результате возвратно-поступательного движения поршней соединенные шатуны действовали на верхние части тронков, спасая от износа нижние части поверхностей подшипников. От тронковых машин отказались только с приходом машин-компаунд – они не подходили для двойного расширения пара.
