Оскар Паркc - Линкоры Британской империи Часть I - Пар, парус и броня

Для такого длинного корпуса трех мачт казалось маловато, и главный строитель флота Болдуин Уолкер хотел поставить на нём 4 или 5 железных мачт. Но возникали трудности с размещением машин и котлов, хотя Уотте признавал, что непреодолимых препятствий для установки железных мачт над машинно-котельными отделениями в конструктивном отношении не будет. Однако «он видел причину в другом, из-за чего это было бы нежелательным», и в итоге приняли трехмачтовую оснастку.

После спуска на воду ожидалось, что «Уорриор» будет оснащен барком, но после достройки оба получили корабельную оснастку с общей площадью парусов 4497 м 2 (включая лиселя). Они стали единственными броненосцами с деревянными мачтами и марсами. Бушприт имел длину 14,9 м и диаметр 1,02 м с соответствующим утлегарем и бом-утлегарем. Но из-за перегрузки носовой части в марте 1862 г. это всё сняли и установили единый бушприт длиной 7,6 м и диаметром 0,6 м, степс которого приходился на верхней палубе (оба корабля не имели возвышенного полубака). И только после добавления полуюта, когда дифферент на нос был устранен, вернулись к первоначальному устройству бушприта.

Хотя оба броненосца и несли меньше парусов, чем самые большие трехдеч-ные деревянные линейные корабли, с суммарной площадью парусности всего в 23 раза больше площади погруженной части мидель-шпангоута, «Уорриор» был более жестким и мог нести все свои паруса при большей силе ветра. Его мачты и реи были крепче и тяжелее в пропорции к их длине, что и позволяло им выдерживать большие нагрузки.

Носовые фигуры

Оба корабля выделялись своими величественными носовыми фигурами и были последними британскими тяжелыми кораблями, которые их имели (не считая «Роднея», 1884 г.). В этом даже прослеживался некоторый смысл – первые броненосцы преемственно воспроизводили богатое носовое убранство своих деревянных предшественников. В дальнейшем декор форштевня ограничивался геральдическим щитом с завитками. Фигура «Уорриора» в настоящее время выставлена в Портсмуте и отреставрирована в первоначальном виде, поскольку щит и меч с рукой отломались при столкновении с «Ройал Оук» в 1868 г. (после этого случая она была отдана на хранение в Оружейную палату). Фигура на «Блэк Принс» имела высоту 4,6 м и воспроизводила воина в черной броне, облаченного в белую с золотом мантию.

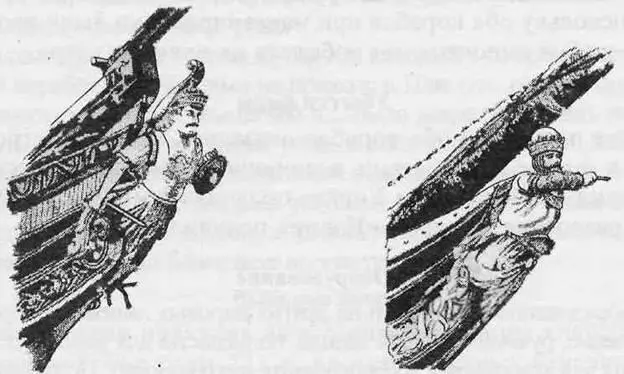

Носовые фигуры «Уорриора» и Блэк Принса»

Оснастка

Рекордная скорость «Уорриора» под всеми прямыми парусами (включая лиселя), составляла 13 уз, и её смог перекрыть только «Ройал Оук», а повторили «Ройал Альфред» и «Монарх». «Блэк Принс», показал по лагу 11 уз при взятых на два рифа марселях и брамселях при ветре в бакштаг силой 7-8 баллов. В 1875 г. деревянные мачты на нём заменили на железные, снятые с «Оушена».

При ходе под парами и парусами «Уорриор» добился весьма неплохих результатов. 15 ноября 1861 г. на испытаниях в сложных условиях он показал по лагу скорость против течения 16,3 уз, а винтовой двухдечный корабль «Ривендж», сопровождавший его, только 11 уз. Снова, в ноябре того же года, он прошел от Портсмута в Плимут на полной скорости за 10 часов – максимальная скорость составила 17,5 уз против течения (при отливе), когда были поставлены все прямые паруса, вплоть до бом-брамселей, при спокойном море и ветре в бакштаг левого борта.

Обе дымовые трубы на нём были телескопическими и убирались, когда корабль шёл под парусами. В октябре 1861 г. их высоту нарастили на 2 м, чтобы обеспечить лучшую тягу в котлах, и в результате на последующих испытаниях скорость «Уорриора» возросла на 0,3 уз (14,4 уз при достигнутых 5469 л.с).

Из-за большой длины корпуса и плохой поворотливости эти корабли ненадёжно делали поворот через фордевинд и оверштаг – их или разворачивало, или они неслись вперед по ветру. На волнении они черпали воду, когда их собратья по эскадре оставались сухими – цена за перегрузку в носовой части в совокупности с V-образной формой корпуса и за живописно оформленный форштевень.

Скуловые кили Для уменьшения бортовой качки оба броненосца впервые были оснащены двумя скуловыми килями, которые оказались даже более эффективными, чем первоначально ожидалось. В отношении мореходности среди всех кораблей «Чёрного линейного флота» 12 их можно было поставить между «Ахиллесом» и «Минотавром», которые были самыми устойчивыми на волне, и «Лордом Уорденом» и «Лордом Клайдом», которые были значительно хуже. Благодаря расположению своих орудий высоко над водой они не испытывали трудностей со стрельбой из 68-фунтовых орудий на качке вплоть до углов крена в 10°-15».
