Рулевой привод

Слабым местом проекта было отсутствие защиты головы руля и рулевого привода, которые были оборудованы в соответствии с практикой парусного флота, когда можно было предусмотреть запасные румпели и штуртросы, а серьезную опасность представляло только прямое попадание в голову руля.

Подразделение на отсеки

Чтобы уменьшить риск затопления небронированных оконечностей при попаданиях в них снарядов, применили систему внутреннего подразделения корпуса на водонепроницаемые отсеки, которых всего насчитывалось 92. Эту главную особенность проекта нельзя было применить на кораблях с деревянным корпусом, хотя они и разделялись лёгкими переборками. Впервые также машины, котлы, уголь, боезапас и пр. были разгорожены переборками, что стало почти стандартной особенностью для последующих батарейных броненосцев.

Двойное дно

Оно располагалось в средней части корпуса на протяжении 57 шпангоутов под машинно-котельными отделениями, но в остальной части корпуса обшивка была одинарной, и при её повреждении вода затопляла расположенные здесь отсеки.

Вес корпуса

Одной из составляющих успеха при проектировании судна является наличие избытка веса, характеризующего несущую способность корабля по сравнению с реальным весом корпуса необходимой прочности. Но из-за совершенной новизны вопроса и недостатка опыта корпус «Уорриора» весил 4969 т, а его несущая способность была всего 4281 т. Несколько лет спустя вес подобного же корпуса уже не превысил бы 3300 т.

Орудийные порты

Для затребованного исходным проектным заданием вооружения из 20 пушек с каждого борта на стандартных колёсных лафетах следовало иметь такие же большие орудийные порты как и на «Глуар». Но после того, как они уже были прорезаны, приняли на вооружение более практичную систему орудийного станка на бортовом штыре. Новый тип станка позволял придать орудию угол горизонтальной наводки порядка 25°-30° при ширине порта всего 0,6 м. Поэтому уже прорезанные порты закрыли 178-мм плитами до необходимой ширины и подкрепили их с наружной стороны, так что это не мешало производить наводку. В результате борта «Уорриора» имели по сравнению с «Глуар» только узкие амбразуры.

Вооружение

Согласно первоначальному проекту на главной палубе по каждому борту имелось только 19 портов, в которых стояло 38 68-фунтовых гладкоствольных пушек, в то время как еще две должны были стоять на верхней палубе в носу и в корме. Но поскольку в процессе достройки «Уорриора» были готовы первые казнозарядные 110-фунтовые орудия Армсторнга, два таких орудия установили на верхней палубе вместо прежних 68-фунтовых, а ещё четыре 70-фунтовых казнозарядных орудия были добавлены в качестве салютных. В батарее число орудий в оконечностях уменьшили для экономии веса и отказались от орудий, стоящих за пределами бронированного каземата. После вступления корабля в строй на его главной палубе в средней части стояли по четыре 110-фунтовых и по 13 68-фунтовых орудий с каждого борта. Конечно, если бы в наличии имелось достаточное число 110-фунтовых орудий, вооружение состояло бы целиком из них. Однако опытный расстрел башни проекта кэптена Кольза, установленной на борту «Трасти», из 68- и 110-фунтовых орудий, проведенный в сентябре 1861 г., продемонстрировал, что по бронепробиваемости новое казнозарядное орудие уступало 68-фунтовому. Это оказалось довольно неожиданным выводом, который ошеломил и смутил Комитет морской артиллерии: в результате число 110-фунтовых орудий на «Уорриоре» так и не было увеличено.

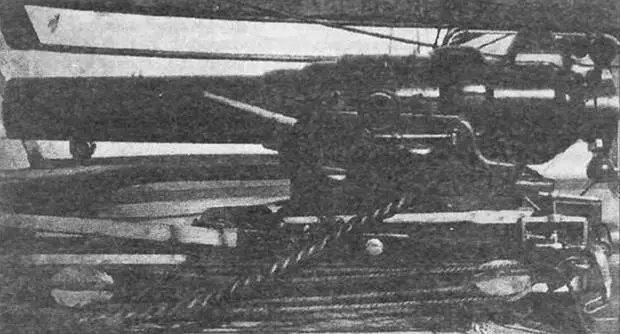

110-фунтовая (7”) пушка Армстронга

В конце 50-х гг. XIX столетия, после продолжительном серии испытаний и экспериментов со многими образцами нарезных и гладкоствольных орудий, было принято решение о перевооружении Королевского флота казнозарядными орудиями системы Армстронга. Самое большое из этих орудии. 110-фунтовая пушка калибра 7" (фото вверху), была принята на вооружение в 1861 г. и заменила 68-фунтовое гладкоствольное орудие. Оно не оказалось удачным, поскольку стало причиной серии несчастных случаев на флоте (в основном из-за того, что не было предусмотрено ясного способа убедиться для заряжающего в полном закрытии замка) и плохо пробивало броню по сравнению с современными ему дульнозарядными орудиями усовершенствованной конструкции. Начиная со второй половины 60-х гг. оно было снято с вооружения вместе с 40-фунтовым казнозарядным орудием примерно такой же длины, но более лёгких пропорций, хотя такие же средне- и мелкокалиберные орудия Армстронга (6-. 9-. 12- и 20- фунтовые), показавшие себя сравнительно безопасными в службе, остались на вооружении кораблей флота еще на несколько лет и были в итоге сменены уже следующим поколением скорострельных орудий.
