Энциклопедия современной военной авиации 1945 – 2002 ч 2 Вертолеты

максимальная 270 280 -

крейсерская 230 235 220

Потолок, м

статический – 3700 3500

динамический 4300 4300 -

Дальность, км-

практическая 800 460 -

перегоночная – 740 -

Масса, кг:

максимальная взлетная – 11500 12500

нормальная взлетная 11000 11000 –

максимальная на внешней подвеске 4000 4000 -

Габариты вертолета, м

диаметр несущего винта 15,9 15,9 15,9

длина в сложенном виде 12 25 12,25 12,25

ширина в сложенном виде 3,8 3,8 3,8 высота до втулки верхнего

винта 5,4 5,4 5,4

Двигатель: ТВЗ 117КМ, л .с 2 по 2200 2 по 2200 2 по 2200

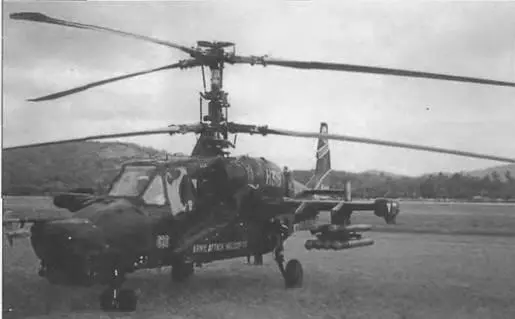

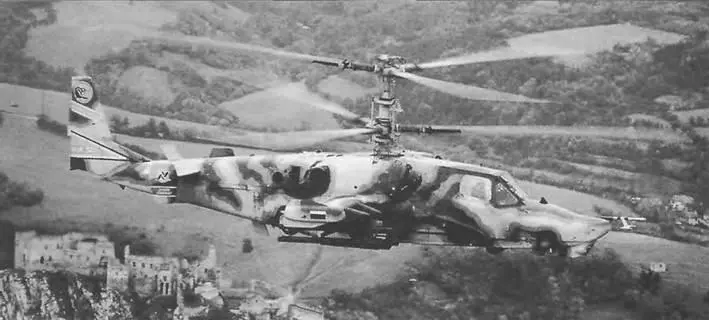

Ка-50 (код НАТО – «Hokum») предназначен для огневой поддержки сухопутных войск на поле боя днем и ночью в простых и ограниченно сложных метеоусловиях на предельно малых высотах.

Работы по созданию вертолета начались на фирме «Камов» в 1977 г. По замыслу разработчиков, по своим характеристикам он должен был противостоять новому американскому вертолету огневой поддержки АН-64 «Апач», проектирование которого тогда шло полным ходом. Первый полет Ка-50 состоялся в 1982 г.

Компоновка вертолета – его фюзеляж, хвостовое оперение, убирающееся шасси и относительно большое крыло – приближается к самолетной. Экипаж вертолета состоит из одного летчика, что привело к высокой степени автоматизации всех систем управления вертолетом и его вооружением.

Применение симметричного соосного несущего винта обеспечило простоту управления вертолетом в ручном, а главное, в автоматическом режиме, отличную маневренность, взлет и посадку при ветре любой силы и направления. Такой винт повысил боевую живучесть вертолета, позволил обеспечить компактность силовой передачи и значительно снизить потери мощности двигателей. Кроме этого, наличие соосного винта позволяет применять фигуру пилотажа (так называемую «воронку»), обеспечивающую вертолету сосредоточенный огонь по точечной цели. В то же время постоянное перемещение машины в «воронке» относительно противника по азимуту и углу места чрезвычайно затрудняет прицеливание по ней Несущие винты имеют по 3 полужесткие лопасти.

Вертолет способен перемещаться боком (скользить) со скоростью 80 км/ч и назад со скоростью 90 км/ч. Перемена направления движения на противоположное происходит за несколько секунд. Ка-50 – единственный в мире вертолет, который способен в течение 12 часов «висеть» на одном месте

Вертолет оснащен двумя газотурбинными двигателями ТВЗ-117К мощностью по 2200 л.с. каждый, которые оборудованы пылезащитными экранно-вы- хлопными устройствами и установлены с боков фюзеляжа над крылом При выходе из строя одного из них вертолет способен продолжать полет на другом двигателе.

Основу боевой мощи Ка-50 составляют противотанковые УР «Вихрь» и пушка 2А42. Комбинированная боевая часть сверхзвуковой ракеты «Вихрь» оснащена несколькими взрывателями различного действия, что в сочетании с высокоточной, помехозащищенной (лазерной) системой наведения позволяет одинаково эффективно поражать на дальностях до 10 км как бронированные (до 900 мм с динамической защитой) наземные цели, так и перемещающиеся со скоростью до 800 км/ч воздушные объекты. Ракета имеет высокую скрытность применения: противник узнает об атаке только в момент попадания. Под крылом на четырех точках подвески вооружения могут размещаться до 16 сверхзвуковых ПТУР, до 80 НАР калибра 80 мм. Возможно применение других видов съемного вооружения.

Пилоны для подвески оружия выполнены поворотными в вертикальной плоскости до 10°. При необходимости на всех точках подвески можно расположить топливные баки. При снаряжении оружия большую помощь оказывают встроенные в пилоны электромеханические лебедки. С их помощью можно подвесить боеприпасы массой до 500 кг. Сверхзвуковые ракеты подвешиваются целым блоком, а процесс укладки патронных лент в контейнеры боепитания пушки предельно упрощен и механизирован

Мощная пушечная установка 2А42 (калибр 30 мм, боекомплект 500 снарядов) имеет возможность индивидуального прицеливания в вертикальной плоскости и по азимуту, селективное питание и переменный темп стрельбы Это позволило на 30% повысить эффективность поражения воздушных и наземных легкобронированных целей.
