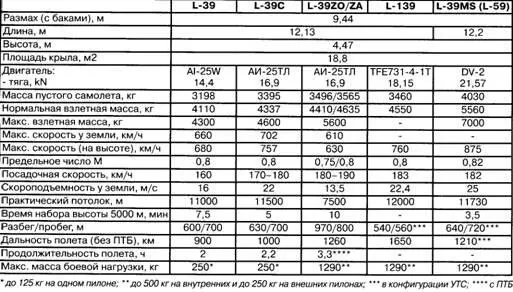

Воздушная система обеспечивает герметизацию фонаря кабины пилотов. Двухлитровый воздушный баллон находится в носовом отсеке фюзеляжа. Воздух из баллона под давлением 150 кгс/см 2 поступает в понижающие редукторы, далее под давлением 1,8-2,6 кгс/см 2 – в шланги герметизации фонаря. Система позволяет производить в полете тренировочную разгерметизацию кабины.

Электросистема самолета оснащена источниками электроэнергии постоянного тока. Основным источником является генератор ВГ-7500Я мощностью 9 кВт, установленный на двигателе, аварийным – генератор ЛУН 2117.02 мощностью 3 кВт с приводом от воздушной турбины. Кроме того, имеется аккумуляторная батарея 12САМ-28, которая располагается в носовом отсеке фюзеляжа слева. Питание потребителей переменным током производится через два статических и электромеханический преобразователи. Радиосвязное оборудование, кроме радиостанции РТЛ-11, обеспечивается однофазным переменным током напряжением 115 В и частотой 400 Гц статическим преобразователем ЛУН 2457 мощностью 800-1000 ВА. Трехфазным переменным током напряжением 36 В и частотой 400 Гц питаются через статический преобразователь ЛУН 2456, обладающий мощностью 40 ВА, приборное оборудование, а через электромеханический преобразователь ПТ-500Ц – гироскопические приборы и радионавигационная аппаратура. От сети постоянного тока запускается электростартер ВСУ, работают гироскопические приборы, радиоэлектронное и светотехническое оборудование.

Светотехническое оборудование самолета включает системы: подсвета приборных досок и отдельных пультов; внутрикабинной сигнализации; внешней сигнализации (четыре лампы типа ХС-39, расположенные на стойках шасси и законцовке киля, и аэронавигационные огни типа БАНО-45 на законцовках крыла) и рулежно-посадочного освещения (две фары в носках крыльевых баков).

Пилотажно-навигационное оборудование включает: комбинированный указатель скорости и числа М, высотомер ВД-20, дистанционный авиагоризонт АГД-1, гиромагнитный компас ГМК-1АЭ, комбинированный вариометр с указателем поворота и скольжения, указатели радиокомпаса и радиовысотомера, навигационно-пилотажный прибор НПП и часы типа АЧС-1. Этими приборами либо их указателями оборудованы обе кабины самолета. Кроме того, в передней кабине установлены указатель перегрузок с сигнализацией и аварийный магнитный компас. Питание мембранно-анероидных приборов осуществляется от электрообогреваемых приемников воздушных давлений, находящихся на правой (основной ПВД) и левой (резервный ПВД) плоскостях крыла. В кабине инструктора имеются переключатели и краны, с помощью которых можно имитировать в учебных целях отказ гироскопических и мембранно-анероидных приборов.

Радиоэлектронное оборудование самолета обеспечивает, совместно с ПНО, выполнение полетов днем и ночью в простых и сложных метеоусловиях. Оно подразделяется на радиосвязное, радионавигационное и радиотехническое оборудование. Радиосвязное оборудование состоит из командной УКВ радиостанции РТЛ-11 (либо УКВ-ДЦВ радиостанции Р-832М), автономного самолетного переговорного устройства и СПУ, использующего низкочастотные цепи УКВ радиостанции (только при установке РТЛ-11). Антенна радиостанции щелевого типа размещена под радиопрозрачной законцовкой киля. Радионавигационное оборудование включает: аппаратуру ближней навигации и посадки РСБН-5С («Искра-К»), автоматический радиокомпас РКЛ-41, радиовысотомер малых высот РВ-5 и маркерный радиоприемник МРП-56ПС. Радиотехническое оборудование – комплект СРО-2М, антенны которого находятся в носовой и хвостовой частях фюзеляжа и под радиопрозрачными обтекателями крыльевых баков, а пульт управления и щиток «взрыв-бедствие» – на правом борту передней кабины.

Противообледенительная система воздушно-теплового типа предназначена для защиты от обледенения кромок воздухозаборников и входного направляющего аппарата двигателя, а также козырька фонаря кабины пилотов. Горячий воздух отбирается от последней ступени компрессора двигателя. Включение и выключение ПОС производится как автоматически по радиационному сигнализатору обледенения РИО-3, так и вручную. Крыло и оперение самолета защиты от обледенения не имеют.

Системы жизнеобеспечения. Средства аварийного покидания самолета в полете включают установленные в передней и задней кабинах пиротехнические системы сброса откидных частей фонаря и катапультные установки. Катапультная установка ВС-1 БРИ состоит из катапультного кресла, телескопического стреляющего механизма и порохового ракетного двигателя. Вес летчика с надетым обмундированием и снаряжением не должен превышать 108 кг, а рост «сидя» – 98 см. Для создания нормальных условий экипажу в полете самолет оснащен системой кондиционирования воздуха. Воздух для СКВ отбирается от последней ступени компрессора двигателя и далее через воздухо-воздушный радиатор, турбохолодильник и водоотделитель поступает в два трубопровода: трубопровод наддува кабины и трубопровод вентиляции снаряжения летчиков и индивидуальной вентиляции (душирования). Температура подаваемого воздуха регулируется автоматически либо вручную. На высотах полета до 2000 м избыточное давление в кабине, поддерживаемое автоматически регулятором давления АРД-57В, не превышает 0,05 кгс/см 2 . С набором высоты оно постепенно нарастает и на 7000 м достигает величины 0,21-0,25 кгс/см 2 , а при дальнейшем наборе остается постоянным. Оба летчика, для компенсации действия на организм перегрузок, могут использовать противоперегрузочный костюм, для чего кабины оснащены автоматами давления АД-6Е. На самолете L-39 в учебных целях установлен комплект кислородного оборудования ККО-5. Газообразный кислород под давлением 150 кгс/см 2 находится в четырех цилиндрических баллонах емкостью по 4 л и двух шаровых баллонах по 2 л.
