Запуск двигателя воздушный. Раскрутка ротора высокого давления осуществляется стартером СВ-25ТЛ, к которому воздух подается от вспомогательной силовой установки.

ВСУ представляет собой одновальный газотурбинный двигатель «Сапфир-5», который состоит из одноступенчатого центробежного компрессора, кольцевой противоточной камеры сгорания, двухступенчатой осевой турбины, выхлопного сопла, а также агрегатов и систем, обеспечивает устойчивую регулируемую подачу воздуха для запуска маршевого двигателя. Запуск ВСУ производится электростартером от бортовой аккумуляторной батареи или других источников постоянного тока напряжением 27В. Топливо для работы двигателя «Сапфир-5» подается из самолетной магистрали. Расход топлива на номинальном режиме работы – 50 кг/ч. Воздух отбирается за компрессором, подача воздуха в стартер – 0,4 кг/с, время непрерывной работы, ограниченное системой управления, – 10 мин.

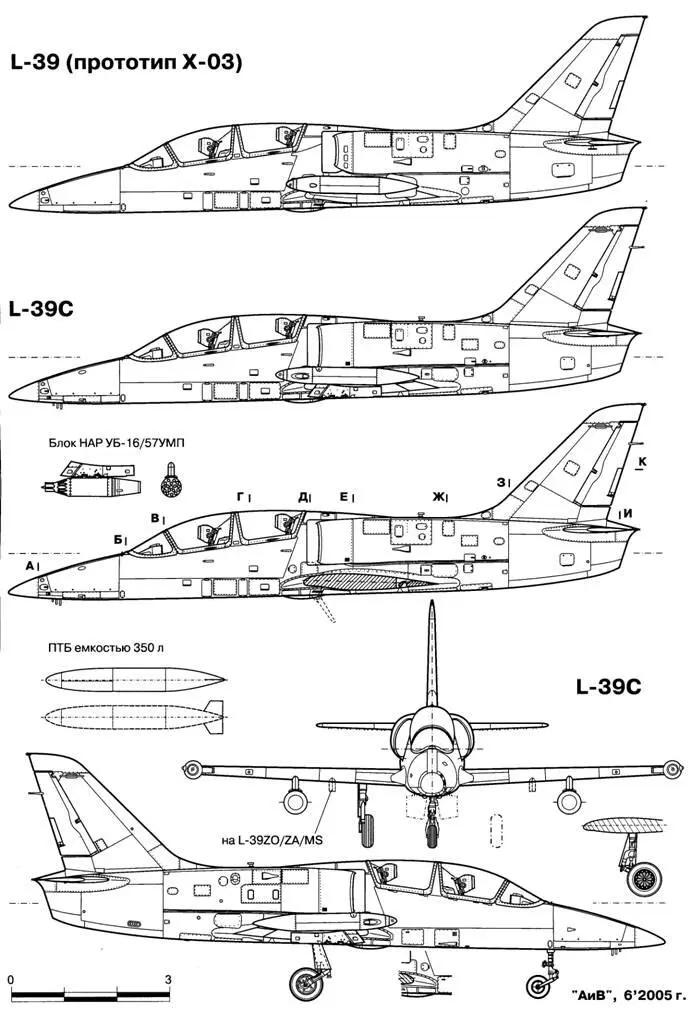

В топливную систему самолета входят: пять фюзеляжных баков (общей емкостью 1100 л); два концевых крыльевых бака (по 200 л); топливный аккумулятор, обеспечивающий подачу топлива к двигателю при полете с отрицательной перегрузкой; трубопроводы и топливная аппаратура; системы управления, контроля, сигнализации и дренажа. Заправка баков топливом производится сверху через три заливные горловины, находящиеся: одна – на втором фюзеляжном баке и по одной – на крыльевых баках. Расходным является фюзеляжный бак № 5. Подача топлива из крыльевых баков в расходный производится путем поддавливания (0,4 кгс/см 2 ) воздухом, отбираемым от компрессора двигателя. Применяемое топливо – керосин марок Т-1, ТС-1, РТ, PL-4/5/6.

Масляная система двигателя – автономная, работающая под давлением. Она выполнена по замкнутой циркуляционной схеме. Выпуск самолета в полет разрешается при наличии масла в баке от 4,5 до 7,5 л. На самолетах с 8-й серии выпуска установлена система защиты двигателя от перегрева с регулятором температуры РТ-12-9, обеспечивающая сигнализацию о достижении температуры газов за турбиной значения 700°С и выключение двигателя при движении самолета по земле, если эта температура возросла до 730°С.

Системой пожаротушения на самолете оснащен только двигательный отсек фюзеляжа. Эта система включает: огнетушитель ОС-2 с огнегасящей жидкостью «7» или фреоном 114В2, соединительные трубопроводы и распылительные коллекторы, а также шесть сигнализаторов, находящихся на шп. 32-37, и светосигнальные табло в кабинах. Включение огнетушителя производится нажатием кнопок пожаротушения любым из пилотов.

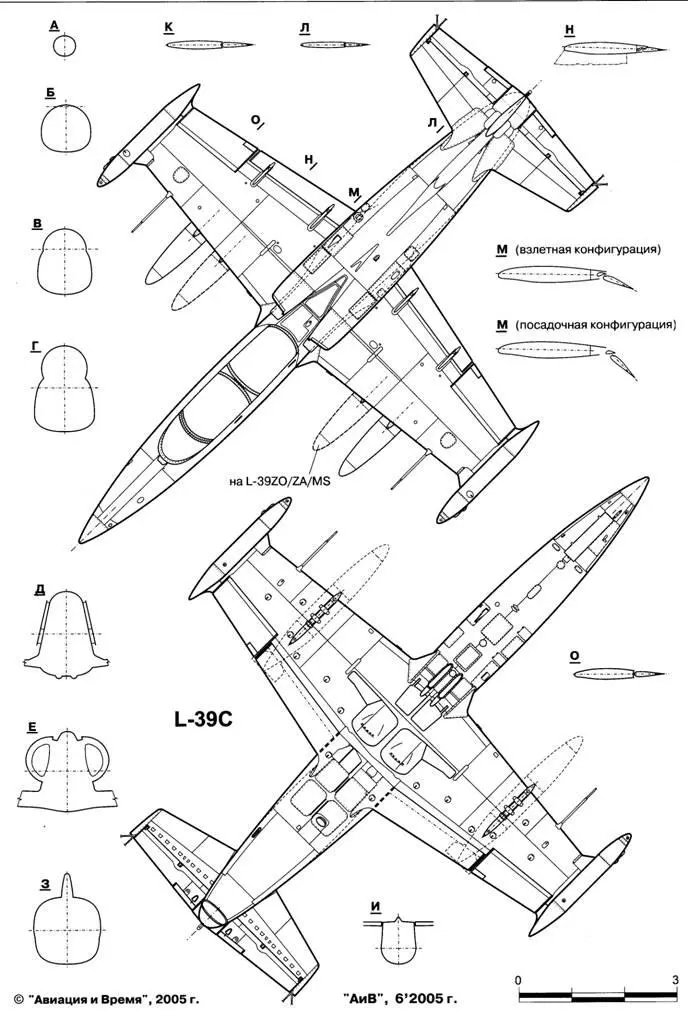

Система управления самолетом – жесткая, состоящая из тяг и качалок. Качалки ручного и ножного управления, установленные в кабинах, сблокированы. В систему управления рулем высоты включен пружинный механизм, вступающий в работу при отклонении руля на 1 Г-13° и уменьшающий усилие на ручке.

Гидравлическая система осуществляет уборку-выпуск стоек и щитков шасси, закрылков, тормозных щитков, воздушной турбины с аварийным электрогенератором и торможение колес. Рабочая жидкость – АМГ-10, номинальное давление – 150 кгс/см 2 . Гидросистема подразделяется на основную и аварийную. Источником давления в основном контуре является гидронасос переменной производительности ЛУН 6101 производительностью 25 л/мин. При авторотации двигателя насос обеспечивает в воздухе все необходимые операции, но за большее время.

Аварийный контур питается от трех гидроаккумуляторов, заряжаемых автоматически до давления 150 кгс/см 2 от основной системы. Аварийная гидросистема позволяет производить выпуск шасси (без закрытия створок), закрылков в посадочное положение и воздушной турбины; уборку тормозных щитков; торможение колес шасси. При падении давления в гидроаккумуляторах до 105 кгс/см 2 обеспечивается только аварийный выпуск шасси и закрылков, уборка тормозных щитков.

Воздушная турбина В-910 с аварийным электрогенератором автоматически выпускается при отказе двигателя или основного источника электропитания и убирается при возобновлении их работы или на посадке после обжатия носовой стойки шасси. Кроме того, предусмотрен принудительный выпуск воздушной турбины летчиком из передней кабины.
