Михаил Барятинский - Танки Второй мировой. Часть I

"Матильды" 5-го механизированного корпуса на марше. На переднем плане танк, вооруженный 76-мм гаубицей. Юго- Западный фронт, октябрь 1943 г.

БОЕВАЯ МАССА, т: 26,95. ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 5715, ширина – 2515, высота – 2565, клиренс – 330,

ВООРУЖЕНИЕ: 1 пушка Мк IX или X калибра 2 фунта, 1 пулемет BESA калибра 7,92 мм, 1 зенитный пулемет Вгеп калибра 7,7 мм, 2 дымовых гранатомета калибра 101,6 мм (устанавливались не на всех танках), БОЕКОМПЛЕКТ: 67 – 92 выстрела, 3150 патронов к пулемету BESA, 2800 патронов к пулемету Вгеп, 8 дымовых гранат.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел N5 24 Мк I.

БРОНИРОВАНИЕ, мм: лоб корпуса – 78, борт – 40…70, корма – 55; лоб башни – 75, борт и корма – 75.

ДВИГАТЕЛЬ: 2 дизеля Leyland, 6-цилиндровых, рядных, жидкостного охлаждения, мощность 95 л.с. (70 кВт) при 2000 об/мин каждый. Правый и левый двигатели невзаимозаменяемы, различались расположением вспомогательных механизмов. Левый по ходу танка обозначался Е-148 или Е-164, а правый – Е-149 или Е-165. Двигатели Е-148 и Е-149 имели алюминиевые картеры, а Е-164 и Е-165 – чугунные.

ТРАНСМИССИЯ: однодисковое сухое сцепление автомобильного типа на каждый двигатель, поперечная передача, 6- скоростная планетарная коробка передач типа Wilson, многодисковые сухие бортовые фрикционы, бортовые передачи и соединяющие их валы.

ХОДОВАЯ ЧАСТЬ: 10 опорных катков (на борт) с металлическими бандажами, сблокированные попарно в пять тележек. Одиночный передний каток несколько большего диаметра, чем опорные, облегчавший преодоление вертикальных препятствий. Ведущее колесо заднего расположения с двумя съемными зубчатыми венцами. Направляющие полозья (выполняли роль поддерживающих катков). Подвеска балансирная с цилиндрическими пружинными рессорами. В каждой гусенице 69 траков шириной 356 мм, шаг трака – 152 мм.

СКОРОСТЬ МАКС., км/ч: 24.

ЗАПАС ХОДА, км: 257.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 24, высота стенки, м – 0,61, ширина рва, м – 2,4, глубина брода, м – 0,91.

СРЕДСТВА СВЯЗИ: радиостанция N919 Мк II.

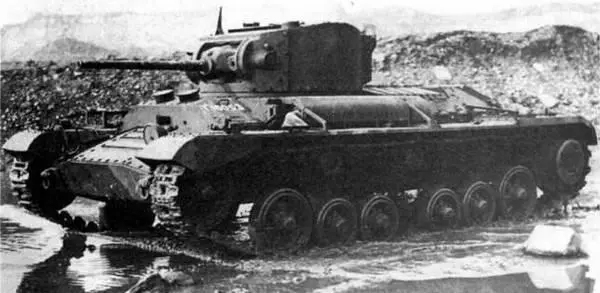

Один из первых серийных танков Valentine I на полигоне. Великобритания, 1939 г.

Наиболее удачный легкий (по принятой в большинстве стран классификации) и наиболее массовый британский танк Второй мировой войны. Разработан в инициативном порядке фирмой Vickers-Armstrong Ltd. в 1938 г. Производился серийно с 1940 до начала 1944 г. За это время тремя английскими компаниями – Vickers, Metro, 3RCW – и двумя канадскими – Canadian Pacific Pailway и Montreal Works было выпущено 8275 танков (в том числе 1420 в Канаде).

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

Valentine I – первый серийный вариант. Гпавной особенностью конструкции корпуса и башни являлось отсутствие каркасов для их сборки, Броневые плиты обрабатывались по соответсвующим шаблонам так, что они взаимно замыкались при сборке. Затем осуществлялось их крепление друг к другу с помощью болтов, заклепок и шпонок. На машине устанавливалась 2- фунтовая пушка, 6-цилиндровый карбюраторный двигатель АЕС А189 мощностью 135 л.с. при 1900 об/мин. В трансмиссию танков с двигателями АЕС входили: одно- дисковый главный фрикцион сухого трения J-151, четырехходовая, пятискорост- ная коробка передач Meadows type 22, коническая поперечная передача, многодисковые сухие бортовые фрикционы и двойные планетарные бортовые передачи Емкость топливных баков 257 л. У части машин на специальном кронштейне

на крыше башни крепилась зенитная установка Lakeman для 7,7-мм пехотного пулемета Вгеп. Боевая масса 15,75 т, экипаж 3 человека.

Valentine II – дизельный двигатель АЕС А190 мощностью 131 л.с. при 1800 об/мин, фальшборты и дополнительный наружный топливный бак, подключенный к системе питания двигателя. Запас хода с наружным баком – 176 км.

Valentine III – трехместная башня с кормовой нишей. Толщина бортов корпуса уменьшена с 60 до 50 мм. Боевая масса 16,75 т, экипаж 4 человека.

Valentine IV – Valentine II с американскими дизелем GMC 6004 мощностью 138 л.с. и трансмиссией.

Valentine V – Valentine III с американскими дизелем GMC 6004 и трансмиссией.

Valentine VI – Valentine IV, изготовленный в Канаде. Отличался от английского варианта рядом узлов и деталей канадского или американского производства, У части танков лобовая деталь корпуса выполнена цельнолитой.
