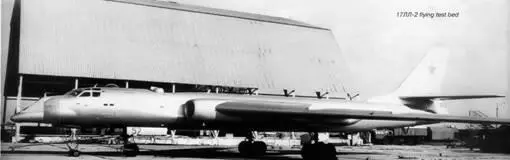

Летающая лаборатория 17ЛЛ-2

Для достижения необходимых аэродинамических характеристик М-17, прежде всего, требовалось создать крыло с уникальными несущими свойствами. Коллектив авторов в составе В.М. Мясищева, В.Н. Арнольдова, А.А. Брука, Ю.А. Горелова, Я.М. Серебрий- ского, С.Г. Смирнова и А.Д. Тохунца разработал оригинальное двухрежимное крыло с изменяемыми в полете формой профиля и площадью (за счет выдвижения хвостовых секций профиля), на которое было получено авторское свидетельство. Крыло скомпоновали из специально разработанных совместно с ЦАГИ суперкритических профилей новой серии П-173.

Параллельно с решением самолетных проблем, только перечисление которых заняло бы несколько страниц (эргономика кабины, конструкция и место расположения основных опор шасси, конфигурация и площадь ГО и т.д.), шла разработка поисково- прицельной станции для обнаружения АДА и целеуказания системе вооружения. Из-за малой радиолокационной заметности аэростатов было решено использовать активную оптическую систему поиска и сопровождения цели. Система содержала обзорный пеленгатор, который обнаруживал цель, следящий пеленгатор и лазерный дальномер (по тогдашней терминологии – квантовый), сопровождающие цель и управляющие огнем пушки в автоматическом режиме с возможностью корректировки. Эта система была разработана в ЦКБ «Геофизика» под руководством главного конструктора Д.М. Хорола и в дальнейшем показала себя с самой лучшей стороны: заданные в ТТЗ дальность и точность обнаружения АДА были значительно превышены. Требования к оптическим характеристикам системы были так высоки, что, например, лобовое стекло дальномера пришлось изготавливать из горного бразильского хрусталя – в СССР не нашлось минерала со столь минимальным количеством примесей и посторонних включений.

Для поражения аэростатов была выбрана подвижная пушечная установка (ППУ), разработанная ММЗ «Дзержинец» на базе прекрасно зарекомендовавшей себя в эксплуатации пушки ГШ-23Л со скорострельностью 3400 выстрелов в минуту и массой всего 47 кг. Потребовалось также создать высокочувствительный взрыватель, срабатывавший от удара о сверхтонкую оболочку аэростата, что стало еще одним шагом в решении задачи поражения АДА 23-мм снарядами. В этом неожиданно помог сопутствующий физический эффект. При повреждении оболочки аэростата осколками образовывались лишь небольшие отверстия, расход газа через которые был недостаточным для снижения АДА. Но, к радости во- оруженцев, при этом возникал реактивный момент, закручивавший легкую оболочку относительно более инерционной подвески. Удерживавшие ее стропы сжимали оболочку, и газ с нарастающей интенсивностью «выдавливался» через пробоины. В дополнение были разработаны специальные снаряды, из которых при срабатывании взрывателя выбрасывались проволочные жгутики, существенно увеличивавшие размеры пробоин.

Многие решения, заложенные в М-17, требовали проведения летных экспериментов, для чего несколько самолетов переоборудовали в летающие лаборатории. 17ЛЛ-1 на базе Ту-16 предназначалась для проведения летных испытаний и отладки двигателя РД-36-51В, который разместили в специальной мотогондоле под фюзеляжем самолета. В полете она с помощью параллелограммного механизма выдвигалась в поток, после чего подавалась команда на запуск двигателя. В ноябре 1978 г. 17ЛЛ-1 передали в ЛИИ, где и были проведены летные испытания РД-36-51В. 17ЛЛ-2 создали на базе Ту-16К-10 для испытаний прицельно-поискового комплекса и подвижной пушечной установки. 17ЛЛ-3 на базе Як-25РВ предназначалась для отладки системы автоматического управления (САУ-17).

Постепенно список нерешенных проблем укорачивался. В конце 1973 г. эскизный проект, содержавший 21 частный проект по системам и комплексам, 26 технических отчетов, 7 заключений головных НИИ, предъявили на суд Государственной комиссии. Одновременно представили и полноразмерный макет самолета. В создании проекта участвовали: 5 министерств, 13 ведущих ОКБ с десятками своих соразработчиков, 7 НИИ промышленности, 4 НИИ Министерства обороны.

Комиссия одобрила проделанную работу и, учитывая глубину и тщательность проработки, рекомендовала проект к внедрению в производство еще до этапа технического проектирования. После этого вовсю заработали конструкторы и технологи, облекая в лаконичную чертежную форму инженерную мысль.
