В. Газенко - Отечественные автоматические винтовки

Ствол изготавливается из цилиндрической заготовки глубоким сверлением на специальных станках под высоким давлением масла. После сверловки канал проходит двойную обработку разверткой, потом электрополировку. Далее заготовка ствола поступает на участок электроэрозии. Затем она погружается в рабочую жидкость на основе керосина, внутрь канала вводится инструмент с точной копией нарезки, и от электроразряда в канале ствола образуются нарезы, и он приобретает точную копию геометрии инструмента. На участке токарной обработки обтачивается внешняя поверхность ствола. После этого ствол проходит термообработку и хромирование канала и патронника.

В 1962 году винтовки конструкции Драгунова и Константинова были отобраны для широких войсковых испытаний в различных климатических зонах (в Туркестанском, Одесском, Московском военных округах). Образец Драгунова успешно прошел все этапы испытаний и был принят на вооружение в 1963 году под наименованием СВД («снайперская винтовка Драгунова»). В этом же году изготовили установочную партию из 200 штук, а с 1964 года началось серийное производство.

Самозарядная снайперская винтовки Драгунова СВД

Для подготовки снайперов Драгунов создал весьма интересную по конструкции тренировочную снайперскую винтовку ТСВ-1 под патрон 5,6-мм кольцевого воспламенения. У нее привычный рамочный приклад, ствольные накладки с шестью вентиляционными отверстиями с каждой стороны. Коробка упрощенная, короткая. Ствол укороченный. Принцип работы автоматики основан на свободном откате затвора. Штампосварной магазин вмещает 10 патронов.

Автоматика СВД действует за счет отвода пороховых газов через отверстие в стенке канала ствола. Запирание канала ствола осуществляется поворотом затвора против часовой стрелки на три боевых упора, заходящих в вырезы ствольной коробки, причем в качестве третьего упора используется досылатель патрона. Благодаря этому при тех же поперечных габаритах затвора и угле поворота площадь боевых упоров увеличилась примерно в полтора раза. Кроме того, три опорные поверхности обеспечивают стабильное положение затвора во время выстрела и повышают кучность стрельбы. Главная деталь автоматики – затворная рама, воспринимающая воздействие пороховых газов через газовый поршень и толкатель. Они выполнены как отдельные детали с собственной возвратной пружиной и перемещаются в переднее положение сразу же после отброса рамы назад. Расположенная справа рукоятка перезаряжания изготовлена заодно с затворной рамой. Возвратный механизм имеет две пружины. Ударный механизм курковый, с П-образной боевой пружиной. Принятая конструкция обеспечивает плавность работы автоматики. Спусковой механизм допускает ведение только одиночного огня. Предохранитель флажковый, двойного действия. Он одновременно запирает спусковой крючок и ограничивает движение затворной рамы назад, подпирая рукоятку перезаряжания. Автопуск обеспечивает производство выстрела только при полностью запертом канале ствола. Ударно-спусковой механизм собран в отдельном корпусе. Наличие газового регулятора для изменения скорости отката подвижных частей обеспечивает надежность винтовки в работе.

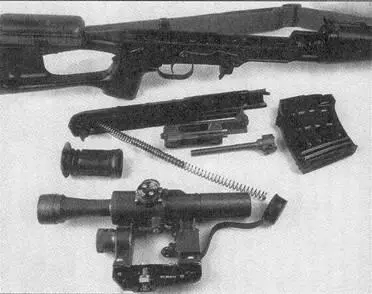

Фрагменты самозарядной снайперской винтовки СВД

На дульной части ствола крепится пламегаситель с пятью продольными прорезами, которые расположены так (две снизу и три сверху), что выходящие при выстреле пороховые газы оказывают стабилизирующее влияние на положение оружия. Кроме того, он маскирует пламя выстрела в ночных операциях и предохраняет ствол от попадания посторонних предметов. Для ведения ближнего боя к пламегасителю крепится стандартный штык-нож. Вырез в деревянном прикладе образует пистолетную рукоятку, что повышает удобство производства выстрела. Для удобства прицеливания на приклад крепится щека.

Винтовка оснащается механическим открытым прицелом с длиной прицельной линии 587 мм, оптическим ПСО-1 (ПСО- 1М2), ночными НСПУМ (СВДН2) или НСПУ-3 (СВДНЗ).

Стрельба из винтовки может вестись обычными винтовочными патронами 7,62x53, в том числе с трассирующими и бронебойно-зажигательными пулями. Для повышения кучности боя к винтовке разработан специальный снайперский патрон с пулей со стальным сердечником, обеспечивающим в 2,5 раза лучшую кучность, чем при стрельбе обычными патронами.
